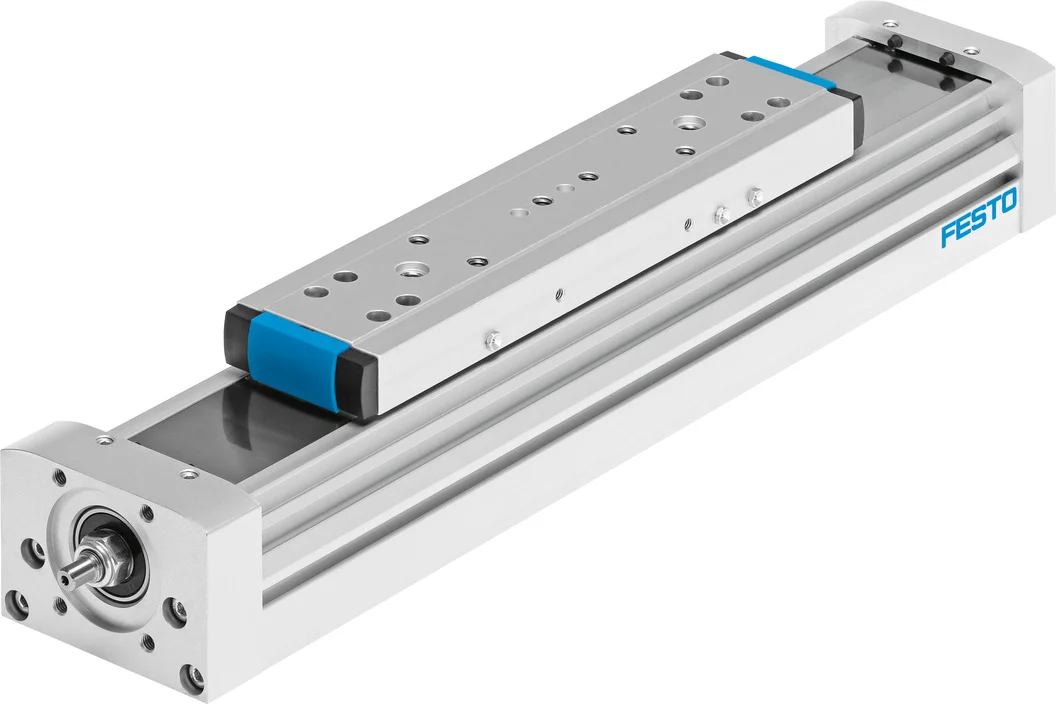

Napęd ze śrubą ELGA-BS-KF-120-200-0H-10P-ML (8041837) serii ELGA - Festo
SKU: OT-FESTO060605
MPN: ELGA-BS-KF-120-200-0H-10P-ML
Producent:
Festo
Cena netto/szt.
15 171,51 zł
18 660,96 zł
brutto/szt.
Opis produktu - Napęd ze śrubą ELGA-BS-KF-120-200-0H-10P-ML (8041837) serii ELGA - Festo
Mocny, dynamiczny - i dobrze zabezpieczony: napęd z śrubą ELGA-BS dzięki swojej precyzji, obciążalności i dynamice sprawia, że przy skokach do 3000 mm pozycjonowanie w trudnych warunkach jest bardzo ekonomiczne. Napęd jest chroniony przez solidną zaślepkę w postaci stalowej taśmy.
- Wewnętrzna, precyzyjna i wytrzymała prowadnica toczna do przenoszenia wysokich obciążeń
- Napęd zapewniający dużą dokładność powtarzalności
- Spełnia największe wymagania dotyczące siły przesuwu i precyzji
- Prowadzenie i śruba pociągowa toczna osłonięte taśmą
- Prędkości do 2 m/s przy dużym przyspieszeniu do 15 m/s²
- Kompaktowy układ sygnalizacji położenia
- Dowolna pozycja montażu silnika
- 34 wstępnie skonfigurowane typy i modułowy system produktów dla niestandardowych wariantów
- Możliwe skoki do 3 m
Dane techniczne
| Skok roboczy | 200 mm |
| Wielkość | 120 |
| Rezerwa skoku | 0 mm |
| Średnica śruby | 25 mm |
| Skok śruby | 10 mm/U |
| Pozycja montażu | dowolny |
| Prowadnica | Prowadnica z łożyskami kulkowymi w obiegu zamkniętym |
| Konstrukcja | Elektromechaniczna oś liniowa |
| Typ silnika | Silnik skokowy |
| Typ śruby | Śruba pociągowa toczna |
| Symbol | 00991211 |
| Zasada pomiaru układu pomiaru położenia | inkrementalny |
| Maks. przyspieszenie | 15 m/s² |
| Maks. prędkość obrotowa | 3600 1/min |
| Maks. prędkość | 0.6 m/s |
| Powtarzalność | +-0,02 mm |
| Czas pracy ciągłej | 100% |
| Zgodność z LABS | VDMA24364-strefa III |
| Stopień ochrony | IP40 |
| Temperatura otoczenia | -10 degC |
| Geometryczne momenty bezwładności powierzchni 2 stopnia Iy | 1240000 mm⁴ |
| Geometryczne momenty bezwładności powierzchni 2 stopnia Iz | 3800000 mm⁴ |
| Moment obrotowy bez obciążenia przy maksymalnej prędkości ruchu | 1.33 Nm |
| Moment obrotowy bez obciążenia przy minimalnej prędkości ruchu | 1 Nm |
| Maks. siła Fy | 5500 N |
| Maks. siła Fz | 6890 N |
| Maks. siła Fy całej osi | 5500 N |
| Maks. siła Fz całej osi | 6890 N |
| Fy o teoretycznej żywotności 100 km (tylko z perspektywy prowadnicy) | 20240 N |
| Fz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy) | 25355 N |
| Maks. moment Mx | 104 Nm |
| Maks. moment My | 680 Nm |
| Maks. moment Mz | 680 Nm |
| Maks. moment Mx całej osi | 104 Nm |
| Maks. moment My całej osi | 680 Nm |
| Maks. moment Mz całej osi | 680 Nm |
| Mx z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy) | 383 Nm |
| My z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy) | 2502 Nm |
| Mz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy) | 2502 Nm |
| Odległość między powierzchnią wózka a środkiem prowadnicy | 87 mm |
| Maks. siła promieniowa na wałku napędowym | 500 N |
| Maks. siła posuwu Fx | 3400 N |
| Skrętny moment bezwładności It | 247000 mm⁴ |
| Masowy moment bezwładności JH na metr skoku | 2.756 kgcm² |
| Masowy moment bezwładności JL na kg obciążenia efektywnego | 0.0253 kgcm² |
| Masowy moment bezwładności JO | 1.038 kgcm² |
| Stała posuwu | 10 mm/U |
| Referencyjna żywotność | 5000 km |
| Ruchoma masa własna | 4459 g |
| Dodatkowa masa na 10 mm skoku | 101 g |
| Ugięcie dynamiczne (obciążenie w ruchu) | 0,05% długości osi, maksymalnie 0,5 mm |
| Ugięcie statyczne (obciążenie podczas postoju) | 0,1% długości osi |
| Materiał pokrywy tylnej | Stop aluminium do przeróbki plastycznej |
| Materiał profilu | Stop aluminium do przeróbki plastycznej |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał taśmy zaślepki | nierdzewna taśma stalowa |
| Materiał pokrywy napędu | Stop aluminium do przeróbki plastycznej |
| Materiał prowadnicy wózka | Stal |
| Materiał prowadnicy | Stal |
| Materiał wózka | Stop aluminium do przeróbki plastycznej |
| Materiał nakrętki pociągowej | Stal |
| Materiał wrzeciona | Stal |
Parametry techniczne - Napęd ze śrubą ELGA-BS-KF-120-200-0H-10P-ML (8041837) serii ELGA - Festo
Zasada pomiaru systemu pomiaru położenia
Inkrementalny
Stała posuwu
10 mm/U
Materiał pokrywy napędu
Stop aluminium, Anodowanie
Materiał wózka
Stop aluminium, Anodowanie
Zapas skoku
0 mm
Materiał pokrywy końcowej
Stop aluminium, Anodowanie
Maks. liczba obrotów
3 600 1/min
Średnica śruby
25 mm
Skok śruby
10 mm/U
Typ śruby
Śruba pociągowa toczna
Maks. siła promieniowa na wałku napędowym
500 N
Materiał nakrętki śrubowej
Stal
Materiał śruby
Stal
Masowy moment bezwładności JL na kg obciążenia roboczego
0.0253 kgcm2
Materiał prowadzenia wózka napędu
Stal
Ciężar dodatkowego wózka
3 600 g
Skręcający moment bezwładności It
247 * 1003 mm4
Fy przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)
20 240 N
Fz przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)
25 355 N
Mx przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)
383 Nm
My przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)
2 502 Nm
Mz przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)
2 502 Nm
Moment obrotowy bez obciążenia przy maks. prędkości przesuwu
1.33 Nm
Moment obrotowy bez obciążenia przy min. prędkości przesuwu
1 Nm
Ugięcie dynamiczne (ruchome obciążenie)
0,05% długości napędu, maks. 0,5 mm
Ugięcie statyczne (obciążenie w stanie spoczynku)
0.1% długości napędu
Prowadzenie
Prowadzenie na łożyskach kulkowych z zamkniętym obiegiem kulek
Stopień ochrony
IP40
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Wielkość
120
Masowy moment bezwładności JH na metr skoku
2.756 kgcm2
Masowy moment bezwładności JO
1.038 kgcm2
Skok roboczy
200 mm
Powtarzalność
±0,02 mm
Maks. Siła posuwu Fx
3 400 N
Pozycja zabudowy
Dowolna
Ciężar dodatkowy na 10 mm skoku
101 g
Konstrukcja
Elektromechaniczna oś liniowaze śrubą pociągową toczną
Przemieszczana masa własna
4 459 g
Temperatura otoczenia
-10 ... 60 °C
Maks. prędkość
0.6 m/s
Maks. siła Fy
5 500 N
Maks. siła Fz
6 890 N
Maks. moment Mx
104 Nm
Maks. moment My
680 Nm
Maks. moment Mz
680 Nm
Materiał prowadnicy
Stal
Materiał profilu
Stop aluminium, Anodowanie
Typ silnika
Silnik skokowySilnik serwo
Maks. przyspieszenie
15 m/s2
Geometryczny moment bezwładności powierzchni 2 stopnia Iy
1 240 * 1003 mm4
Geometryczny moment bezwładności powierzchni 2 stopnia Iz
3 800 * 1003 mm4
Nr kat.
OT-FESTO060605
