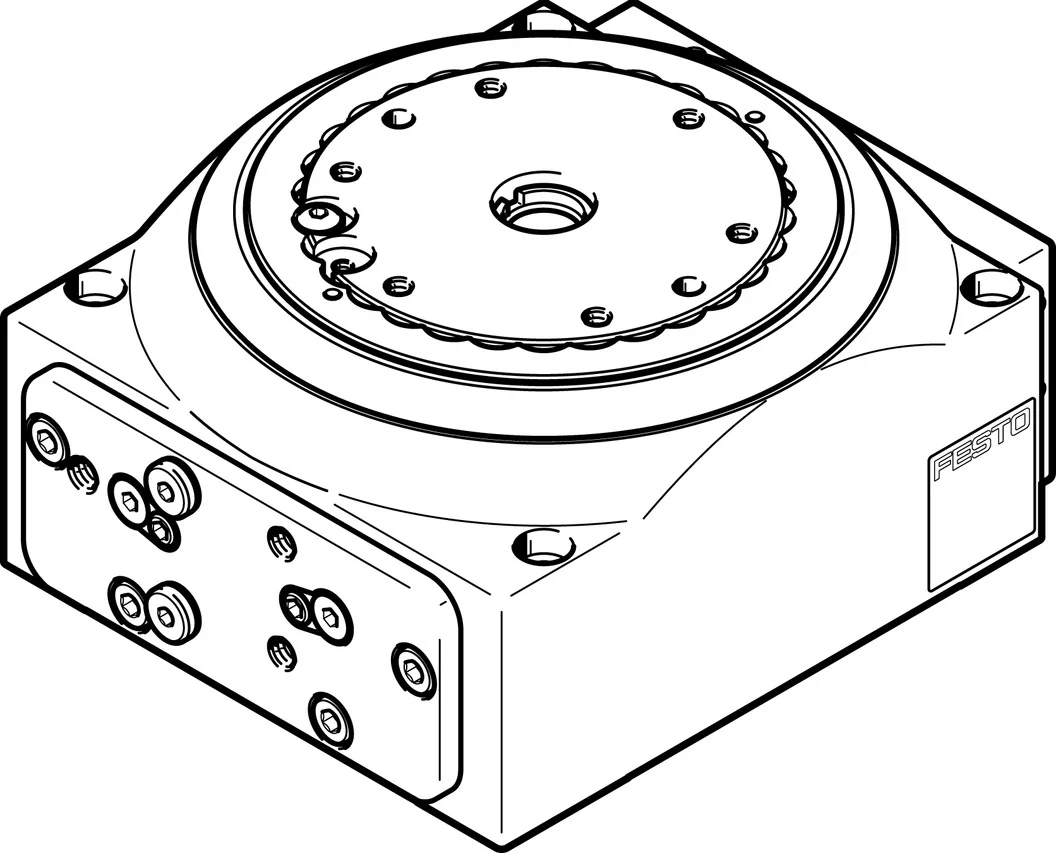

Obrotowy stół podziałowy DHTG-65-2-A (548076) serii DHTG - Festo
SKU: OT-FESTO024722
MPN: DHTG-65-2-A
Producent:
Festo
Cena netto/szt.
10 713,33 zł
13 177,40 zł
brutto/szt.
Opis produktu - Obrotowy stół podziałowy DHTG-65-2-A (548076) serii DHTG - Festo
Stół podziałowy z różnymi podziałami do wyboru, możliwością zmiany kierunku obrotu i dołączonym układem zasilania energią.
- Do zadań dotyczących obracania i montażowych
- Solidna konstrukcja mechaniczna
- Łatwy dobór i uruchomienie
- Średnica tarczy obrotowej: 65, 90, 140, 220 mm
- Dowolne sterowanie kierunkiem obrotów
- Zrównoważona konstrukcja dzięki wydłużonemu okresowi eksploatacji i uproszczonym naprawom
Dane techniczne
| Wielkość | 65 |
| Równoległość tarczy | 0.04 mm |
| Mimośrodowość osiowa płyty | 0.02 mm |
| Koncentryczność płytki | 0.02 mm |
| Dokładność powtarzalności kąta obrotu | 0.03 deg |
| Amortyzacja | Amortyzator, charakterystyka twarda, regulowany |
| Pozycja montażu | dowolny |
| Sposób działania | dwustronnego działania |
| Konstrukcja | Złącze wieńca zębatego |
| Symbol | 00992251 |
| Sygnalizacja położenia | do czujników indukcyjnych |
| Podział | 2 |
| Ciśnienie robocze | 0.3 MPa |
| Ciśnienie robocze | 3 bar |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B2-L |
| Temperatura przechowywania | -20 degC |
| Poziom ciśnienia akustycznego | 70 dB(A) |
| Stopień ochrony | IP54 |
| Temperatura otoczenia | 5 degC |
| Masowy moment bezwładności | 160 kgcm² |
| Maks. dopuszczalna siła osiowa statyczna | 1000 N |
| Maks. moment pull-out, statyczny | 100 Nm |
| Maks. siła promieniowa statyczna | 2000 N |
| Maks. moment obrotowy styczny, statyczny | 100 Nm |
| Teoretyczny moment obrotowy przy 0,6 MPa (6 bar, 87 psi) | 2.1 Nm |
| Waga produktu | 1900 g |
| Typ mocowania | Przy pomocy otworu przelotowego i tulejki centrującej |
| Przyłącze pneumatyczne | Gwint wewnętrzny M5 |
| Materiał tarczy | Stal ocynkowana |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał zderzaka | Stal ocynkowana |
| Materiał pokrywy | Stop aluminium do przeróbki plastycznej |
| Materiał uszczelnień | NBR |
| Materiał obudowy | Stop aluminium do przeróbki plastycznej |
Parametry techniczne - Obrotowy stół podziałowy DHTG-65-2-A (548076) serii DHTG - Festo
Przyłącza pneumatyczne
Gwint wewnętrzny M5
Maks. styczny moment statyczny
100 Nm
Maks. siła poprzeczna statyczna
2 000 N
Maks. statyczny moment uchylny
100 Nm
Maks. siła osiowa statyczna
1 000 N
Podział
2
Powtarzalność kąta obrotu
<= 0.03 deg
Współosiowość płyty
<= 0.02 mm
Bicie osiowe płyty
<= 0.02 mm
Równoległość płyty
<= 0.04 mm
Poziom ciśnienia akustycznego
<= 70 dB(A)
Materiał zderzaków
Stal ocynkowana
Materiał tarczy
Stal ocynkowana
Teoretyczny moment obrotowy przy 0,6 MPa (6 bar, 87 psi)
2.1 Nm
Waga produktu
1 900 g
Konstrukcja
Złącze wieńca zębategoZębatka/zębnikwymuszony przebieg ruchu
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Tryb pracy
Dwustronnego działania
Pozycja zabudowy
Dowolna
Materiał obudowy
Stop aluminium
Wielkość
65
Uwaga dotycząca materiałów
Nie zawierają miedzi i PTFE, Zgodne z RoHS
Sygnalizacja położenia
Przy pomocy czujników indukcyjnych
Sposób montażu
Przy pomocy otworów przelotowych i tulejek centrujących
Materiał uszczelnień
NBR, TPE-U(PU)
Materiał pokrywy
Stop aluminium
Amortyzacja
Amortyzator, charakterystyka twarda, regulowany
Temperatura otoczenia
5 ... 60 °C
Ciśnienie robocze
4 ... 8 bar
Nr kat.
OT-FESTO024722
Pliki do pobrania - Obrotowy stół podziałowy DHTG-65-2-A (548076) serii DHTG - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
