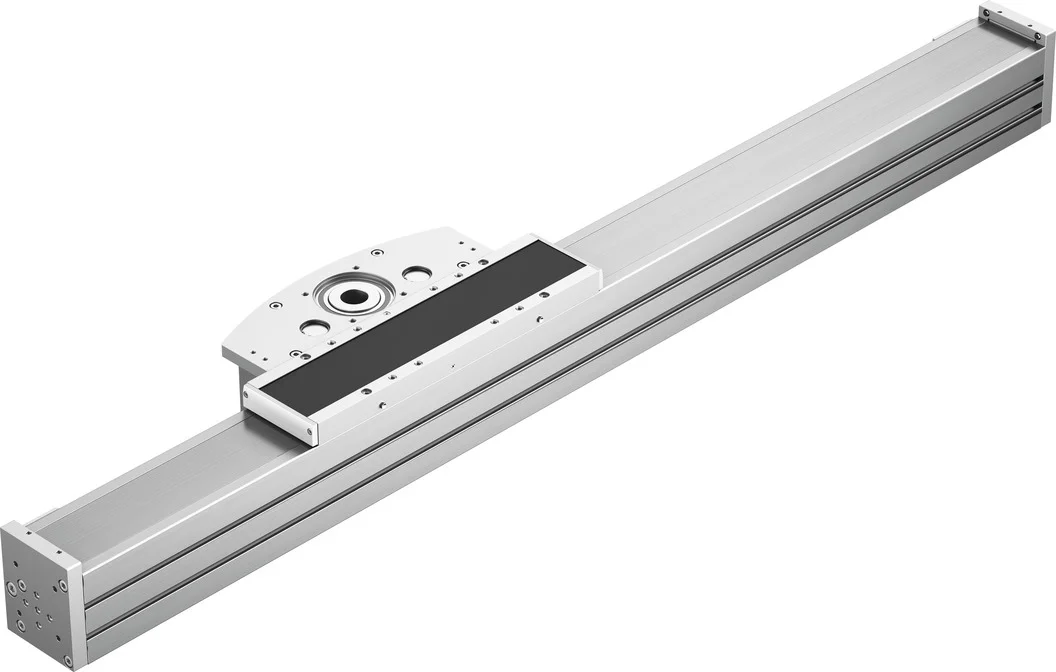

Oś wysięgnikowa ELCC-TB-KF-110-2000-0H-P0-CR (8082418) serii ELCC - Festo
SKU: OT-FESTO081807
MPN: ELCC-TB-KF-110-2000-0H-P0-CR
Producent:
Festo
Cena netto/szt.
33 421,92 zł
41 108,96 zł
brutto/szt.
Opis produktu - Oś wysięgnikowa ELCC-TB-KF-110-2000-0H-P0-CR (8082418) serii ELCC - Festo
Bardzo lekki i jednocześnie bardzo sztywny! Niezależnie od tego, czy chodzi o paletyzację w przemyśle opakowaniowym, czy różne zadania związane z pozycjonowaniem i wymagające długiego skoku: Dynamiczne napędy wysięgnikowe ELCC do obciążen o masie maks. 100 kg zapewniają niewielkie drgania i nawet o 30% krótsze czasy cyklu.
- Napęd zapewniający uzyskanie dużych prędkości i przyspieszeń
- Bardzo niska masa ruchoma dzięki zamontowanej na stałe głowicy napędu
- Duża sztywność dzięki innowacyjnej konstrukcji
- Napęd z paskiem zębatym z prowadzeniem na łożyskach kulkowych obiegowych
- Możliwość pionowego przemieszczania dużych obciążeń do 100 kg
- Możliwość długich skoków do 2 m
- Zrównoważona konstrukcja dzięki wydłużonemu okresowi eksploatacji i uproszczonym naprawom
Dane techniczne
| Średnica efektywna koła zębatego napędu | 68.755 mm |
| Skok roboczy | 2000 mm |
| Wielkość | 110 |
| Rezerwa skoku | 0 mm |
| Podziałka paska zębatego | 8 mm |
| Pozycja montażu | dowolny |
| Prowadnica | Prowadnica z łożyskami kulkowymi w obiegu zamkniętym |
| Konstrukcja | Elektromechaniczna oś wysięgnikowa |
| Symbol | 00991210 |
| Maks. przyspieszenie | 30 m/s² |
| Maks. prędkość | 5 m/s |
| Powtarzalność | +-0,05 mm |
| Klasa odporności korozyjnej wg normy Festo | 0 - Brak obciążenia korozyjnego |
| Zgodność z LABS | VDMA24364-strefa III |
| Stopień ochrony | IP20 |
| Temperatura otoczenia | -10 degC |
| Geometryczne momenty bezwładności powierzchni 2 stopnia Iy | 6830570 mm⁴ |
| Geometryczne momenty bezwładności powierzchni 2 stopnia Iz | 4925970 mm⁴ |
| Maks. moment napędowy | 90 Nm |
| Maks. siła Fy | 20596 N |
| Maks. siła Fz | 20022 N |
| Maks. moment Mx | 317 Nm |
| Maks. moment My | 2368 Nm |
| Maks. moment Mz | 2286 Nm |
| Maks. siła posuwu Fx | 2500 N |
| Masowy moment bezwładności JH na metr skoku | 174.9 kgcm² |
| Masowy moment bezwładności JL na kg obciążenia efektywnego | 11.8 kgcm² |
| Masowy moment bezwładności JO | 157.1 kgcm² |
| Stała posuwu | 216 mm/U |
| Referencyjna żywotność | 5000 km |
| Częstotliwość smarowania w zależności od przebiegu | 1000 km |
| Ruchoma masa przy skoku 0 mm | 10017 g |
| Dodatkowa poruszana masa na 10 mm skoku | 148 g |
| Masa podstawowa przy 0 mm skoku | 27299 g |
| Dodatkowa masa na 10 mm skoku | 148 g |
| Materiał pokrywy tylnej | Stop aluminium, anodowany |
| Materiał profilu | Stop aluminium, anodowany |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał głowicy napędu | Stop aluminium, anodowany |
| Materiał prowadnicy | Stal łożyskowa, powlekana Corrotect |
| Materiał obudowy | Stal wysokostopowa nierdzewna |
| Materiał wózka | Odlew z aluminium, anodowany |
| Materiał elementu mocującego pasek zębaty | Stop aluminium do przeróbki plastycznej, anodowany |
| Materiał paska zębatego | Polichloropren z włóknem szklanym i powłoką nylonową |
Parametry techniczne - Oś wysięgnikowa ELCC-TB-KF-110-2000-0H-P0-CR (8082418) serii ELCC - Festo
Masowy moment bezwładności JL na kg obciążenia roboczego
11.8 kgcm2
Maks. moment My
2 368 Nm
Maks. moment Mz
2 286 Nm
Materiał prowadnicy
Walcowana stal, powłoka Corrotect
Materiał profilu
Stop aluminium, anodowany
Średnica efektywna zębnika napędu
68.755 mm
Podział paska zębatego
8 mm
Maks. przyspieszenie
30 m/s2
Geometryczny moment bezwładności powierzchni 2 stopnia Iy
6 830.57 * 1003 mm4
Geometryczny moment bezwładności powierzchni 2 stopnia Iz
4 925.97 * 1003 mm4
Maks. moment napędu
90 Nm
Maks. moment Mx
317 Nm
Stała posuwu
216 mm/U
Zakładana żywotność
5 000 km
Materiał wózka
Odlew aluminiowy, anodowany
Materiał elementu mocującego pasek zębaty
Stop aluminium, anodowany
Materiał paska zębatego
Polichloropren z kordem z włókna szklanego i powłoką nylonową
Zapas skoku
0 mm
Okres smarowania, w zależności od przebiegu
1 000 km
Materiał pokrywy końcowej
Stop aluminium, anodowany
Materiał głowicy napędu
Stop aluminium, anodowany
Klasa odporności na korozję CRC
0 – Brak odporności na korozję
Stopień ochrony
IP20
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Wielkość
110
Materiał obudowy
Stal wysokostopowa, nierdzewna
Masowy moment bezwładności JH na metr skoku
174.9 kgcm2
Masowy moment bezwładności JO
157.1 kgcm2
Skok roboczy
2 000 mm
Powtarzalność
±0,05 mm
Maks. Siła posuwu Fx
2 500 N
Pozycja zabudowy
Dowolna
Temperatura otoczenia
-10 ... 60 °C
Przemieszczana masa własna przy 0 mm skoku
10 017 g
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku
148 g
Ciężar podstawowy dla 0 mm skoku
27 299 g
Ciężar dodatkowy na 10 mm skoku
148 g
Konstrukcja
Elektromechaniczna oś wysięgnikowa
Prowadzenie
Prowadzenie na łożyskach kulkowych z zamkniętym obiegiem kulek
Maks. prędkość
5 m/s
Maks. siła Fy
20 596 N
Maks. siła Fz
20 022 N
Nr kat.
OT-FESTO081807
