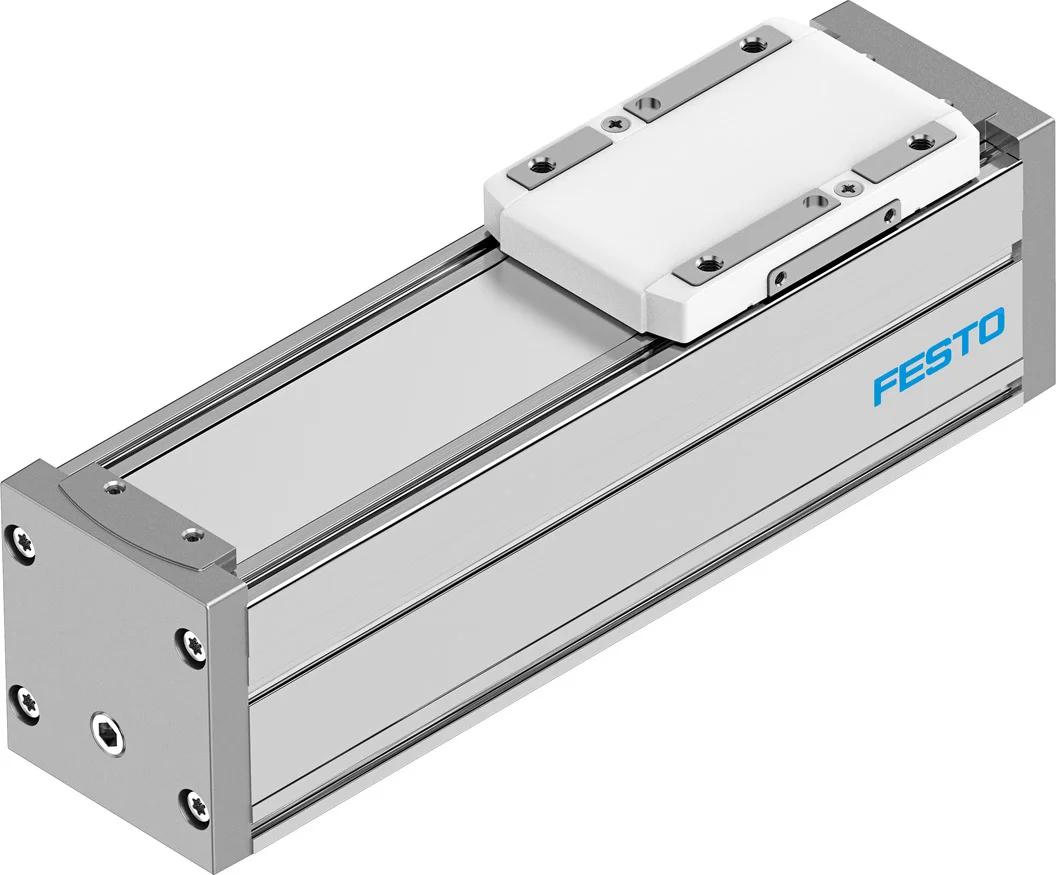

Pasywna oś prowadząca ELFC-KF-60-100 (8062812) serii ELFC - Festo

SKU: OT-FESTO072790 MPN: ELFC-KF-60-100
Producent: Festo
Cena netto/szt. 1 773,00 zł
2 180,79 zł brutto/szt.
Pasywna oś prowadząca ELFC-KF-60-100 (8062812) serii ELFC - Festo
1 773,00 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Pasywna oś prowadząca ELFC-KF-60-100 (8062812) serii ELFC - Festo

Należąca do rodziny ELGC, pasywna oś prowadząca ELFC bez napędu, która przenosi siły i momenty w aplikacjach wieloosiowych dzięki wytrzymałej prowadnicy kulkowej (-KF).

  • Dla osi ze śrubą/paskiem zębatym z prowadnicą toczną ELGA-BS-KF/ELGA-TB-KF (osie napędowe)
  • Napęd liniowy bez napędu, z prowadnicą i dowolnie przesuwanymi wózkami
  • Do przenoszenia większych sił i momentów w aplikacjach wieloosiowych
  • Zwiększona sztywność na skręcanie
  • Redukcja drgań w przypadku obciążeń dynamicznych

Dane techniczne

Skok roboczy100 mm
Wielkość60
Pozycja montażudowolny
ProwadnicaProwadnica z łożyskami kulkowymi w obiegu zamkniętym
KonstrukcjaProwadnica
Symbol00992984
Sygnalizacja położeniado wyłącznika zbliżeniowego
Maks. przyspieszenie15 m/s²
Maks. prędkość1.5 m/s
Czas pracy ciągłej100%
Klasa odporności korozyjnej wg normy Festo0 - Brak obciążenia korozyjnego
Zgodność z LABSVDMA24364-strefa III
Przydatność do produkcji akumulatorów litowo-jonowychNie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy.Wyjątek stanowi nikiel w stali, powierzchnie niklowane chemicznie, płytki obwodów drukowanych, kable, elektryczne złącza wtykowe i cewki
Klasa CleanroomKlasa 7 wg ISO 14644-1
Stopień ochronyIP40
Temperatura otoczenia0 degC
Geometryczne momenty bezwładności powierzchni 2 stopnia Iy441000 mm⁴
Geometryczne momenty bezwładności powierzchni 2 stopnia Iz542000 mm⁴
Maks. siła Fy3641 N
Maks. siła Fz3641 N
Maks. moment Mx29.1 Nm
Maks. moment My31.8 Nm
Maks. moment Mz31.8 Nm
Maks. siła Fy całej osi600 N
Maks. siła Fz całej osi1800 N
Maks. moment Mx całej osi29.1 Nm
Maks. moment My całej osi31.8 Nm
Maks. moment Mz całej osi31.8 Nm
Skrętny moment bezwładności It29800 mm⁴
Siła przesunięcia6.75 N
Referencyjna żywotność5000 km
Interwał konserwacjiSmarowanie na cały okres użytkowania
Fy o teoretycznej żywotności 100 km (tylko z perspektywy prowadnicy)13400 N
Fz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)13400 N
Mx z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)107 Nm
My z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)117 Nm
Mz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)117 Nm
Ruchoma masa własna407 g
Masa podstawowa przy 0 mm skoku1029 g
Dodatkowa masa na 10 mm skoku43 g
Ugięcie dynamiczne (obciążenie w ruchu)0,05% długości osi, maksymalnie 0,5 mm
Ugięcie statyczne (obciążenie podczas postoju)0,1% długości osi
Materiał pokrywy tylnejAluminiowy odlew ciśnieniowy, lakierowany
Materiał profiluStop aluminium, anodowany
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał taśmy zaślepkiNierdzewna stal stopowa
Materiał prowadnicy wózkaStal
Materiał prowadnicyStal
Materiał wózkaAluminiowy odlew ciśnieniowy

Parametry techniczne - Pasywna oś prowadząca ELFC-KF-60-100 (8062812) serii ELFC - Festo

Siła przesunięcia
6.75 N
Materiał prowadnicy
Stal
Materiał profilu
Stop aluminium, anodowany
Maks. przyspieszenie
500 m/s2
Geometryczny moment bezwładności powierzchni 2 stopnia Iy
441 * 1003 mm4
Geometryczny moment bezwładności powierzchni 2 stopnia Iz
542 * 1003 mm4
Materiał wózka
Aluminium-odlew ciśnieniowy
Zapas skoku
0 mm
Materiał pokrywy końcowej
Odlew ciśnieniowy, aluminiowy, malowany
Maks. moment Mz
31.8 Nm
Materiał prowadzenia wózka napędu
Stal
Skręcający moment bezwładności It
29.8 * 1003 mm4
Materiał taśmy maskującej
Stal wysokostopowa, nierdzewna
Fy przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)
2 208 N
Fz przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)
6 624 N
Mx przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)
107 Nm
My przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)
117 Nm
Mz przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)
117 Nm
Ciężar dodatkowy na 10 mm skoku
43 g
Materiał pokrywy
Odlew ciśnieniowy, aluminiowy, malowany
Stopień ochrony
IP40
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Wielkość
60
Czas pracy ciągłej
100 %
Skok roboczy
100 mm
Pozycja zabudowy
Dowolna
Klasa odporności na korozję CRC
0 – Brak odporności na korozję
Temperatura otoczenia
0 ... 50 °C
Konstrukcja
Prowadnica
Przemieszczana masa własna
407 g
Prowadzenie
Prowadzenie na łożyskach kulkowych z zamkniętym obiegiem kulek
Maks. prędkość
1.5 m/s
Maks. siła Fy
600 N
Maks. siła Fz
1 800 N
Maks. moment Mx
29.1 Nm
Maks. moment My
31.8 Nm
Nr kat.
OT-FESTO072790

Pliki do pobrania - Pasywna oś prowadząca ELFC-KF-60-100 (8062812) serii ELFC - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz
