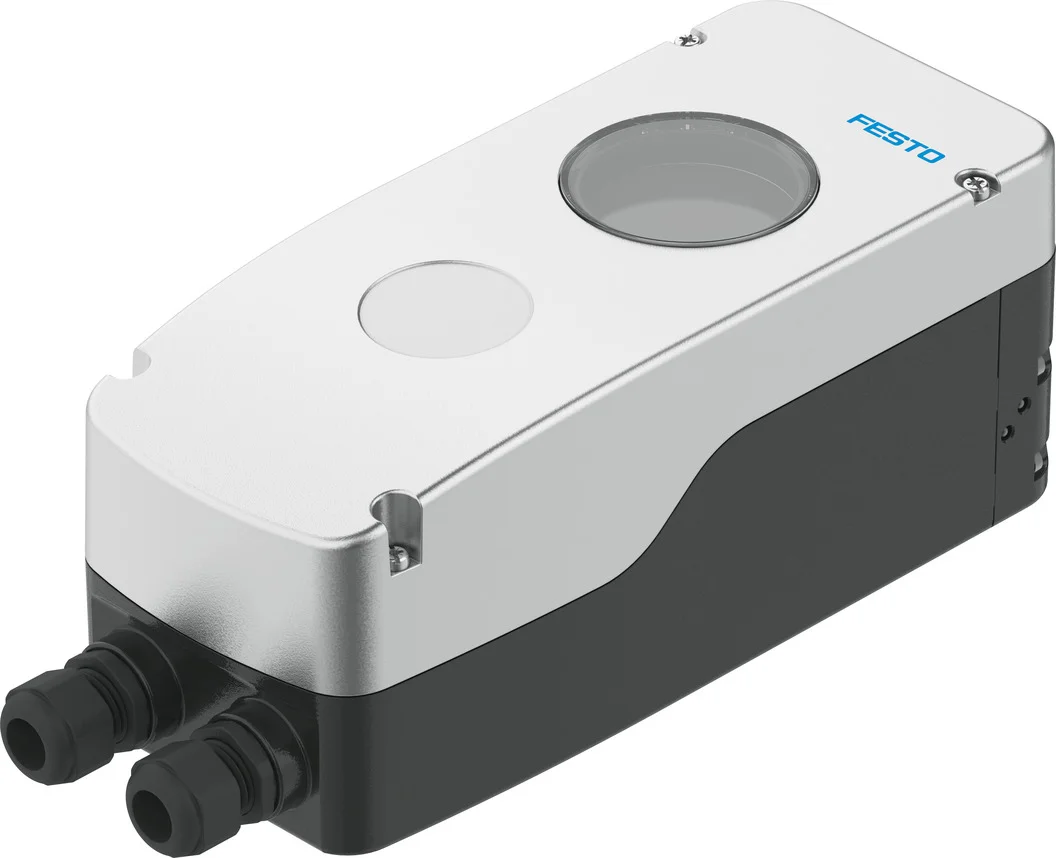

Pozycjoner CMSH-SE-VDE1-D-A-AL-G14-C1M20-HA (8097423) serii CMSH - Festo
SKU: OT-FESTO094650
MPN: CMSH-SE-VDE1-D-A-AL-G14-C1M20-HA
Producent:
Festo
Cena netto/szt.
10 190,64 zł
12 534,49 zł
brutto/szt.
Opis produktu - Pozycjoner CMSH-SE-VDE1-D-A-AL-G14-C1M20-HA (8097423) serii CMSH - Festo
- Inteligentny, cyfrowy, elektropneumatyczny pozycjoner z komunikacją HART
- Szybka i precyzyjna regulacja położenia pneumatycznych napędów wahadłowych i napędów liniowych jednostronnego i dwustronnego działania
- Ze zintegrowanym lub zewnętrznym systemem rejestrowania drogi/kąta
- Uruchamianie, obsługa, konserwacja i diagnostyka na lokalnym wyświetlaczu za pomocą intuicyjnego menu w oprogramowaniu lub przez zdalny dostęp za pośrednictwem transmisji bazującej na EDD (Electronic Device Description) lub FDT (Field Device Tool)
- Technologia 2-przewodowa
- Idealna współpraca z pneumatycznymi modułami rozszerzającymi VTOP
- Wersje z funkcjami zabezpieczającymi
- Zrównoważona eksploatacja dzięki efektywanemu sterowaniu
Dane techniczne
| Konstrukcja | cyfrowy pozycjoner elektropneumatyczny |
| Sposób działania | dwustronnego działania |
| Cechy konstrukcyjne | Bezpieczne wyjście pn. 2 odpowietrzone |
| Pozycja montażu | dowolny |
| Typ mocowania | Przy pomocy osprzętu |
| Zasada pomiaru układu pomiaru położenia | zewn. |
| Wskaźnik | Wyświetlacz LCD, obracany o 90deg za pośrednictwem oprogramowania |
| Opcje ustawień | przy pomocy wyświetlacza i przycisków |
| Czas cyklu | 20 ms |
| Znamionowa wysokość użytkowa | = 2000 m NHN |
| Kategoria przepięcia | II |
| Ciśnienie robocze | 0.14 MPa |
| Ciśnienie robocze | 1.4 bar |
| Ciśnienie robocze | 20.3 psi |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Praca z olejonym powietrzem nie jest możliwa |
| Wydajność powietrza przy Δp = 6 bar | 270 l/min |
| Przyłącze pneumatyczne | G1/4 |
| Ochrona przed zmianą polaryzacji | tak |
| Rezystor końcowy | 3 kOhm |
| Wejścia analogowe, zakres sygnałów | 4 - 20 mA z HART |
| Wejścia analogowe, impedancja wejściowa | 480 Ω przy 20 mA |
| Wejścia analogowe, odporność na przeciążenie | 65 mA |
| Wejścia analogowe, separacja galwaniczna | tak |
| Charakterystyka wejść | 1x wg IEC 61131-2, typ 3 |
| Wejścia cyfrowe, zabezpieczenie przed odwrotną polaryzacją | tak |
| Wejścia cyfrowe, izolacja elektryczna | tak |
| Wejścia cyfrowe, odporność na przeciążenie | 33 V |
| Przyłącze elektryczne 1, funkcja | Wejście analogowe |
| Przyłącze elektryczne 1, rodzaj przyłącza | Listwa zaciskowa |
| Przyłącze elektryczne 1, technika przyłączeniowa | Zacisk sprężynowy |
| Przyłącze elektryczne 1, liczba pinów/żył | 7 |
| Przepust kablowy | 2x M20x1,5 |
| Maks. długość kabla | 30 m dla zewnętrznego czujnika położenia |
| Temperatura otoczenia | -40 degC |
| Uwaga na temat temperatury otoczenia | Wyświetlacz: -30 - 80degC |
| Temperatura przechowywania | -40 degC |
| Klasa klimatyczna | 1K5 wg EN 60721 dla składowania |
| Stopień ochrony | IP66 |
| Odporność na wstrząsy | Test odporności na wstrząsy o stopniu intensywności 1 wg FN942017-5 i EN 60068-2-27 |
| Odporność na drgania | Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6 |
| Stopień zanieczyszczenia | 3 |
| Certyfikacja | RCM Mark |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Materiał obudowy | Aluminium, powlekane proszkowo |
| Materiał wziernika | PC |
| Materiał śrub | Stal, ocynkowana |
| Materiał uszczelnień | EPDM |
| Zgodność z LABS | VDMA24364-strefa III |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Waga produktu | 2520 g |
Parametry techniczne - Pozycjoner CMSH-SE-VDE1-D-A-AL-G14-C1M20-HA (8097423) serii CMSH - Festo
Konstrukcja
cyfrowy pozycjoner elektropneumatyczny
Czas cyklu
20 ms
Waga
2,7 kg
Nr kat.
OT-FESTO094650
Pliki do pobrania - Pozycjoner CMSH-SE-VDE1-D-A-AL-G14-C1M20-HA (8097423) serii CMSH - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
