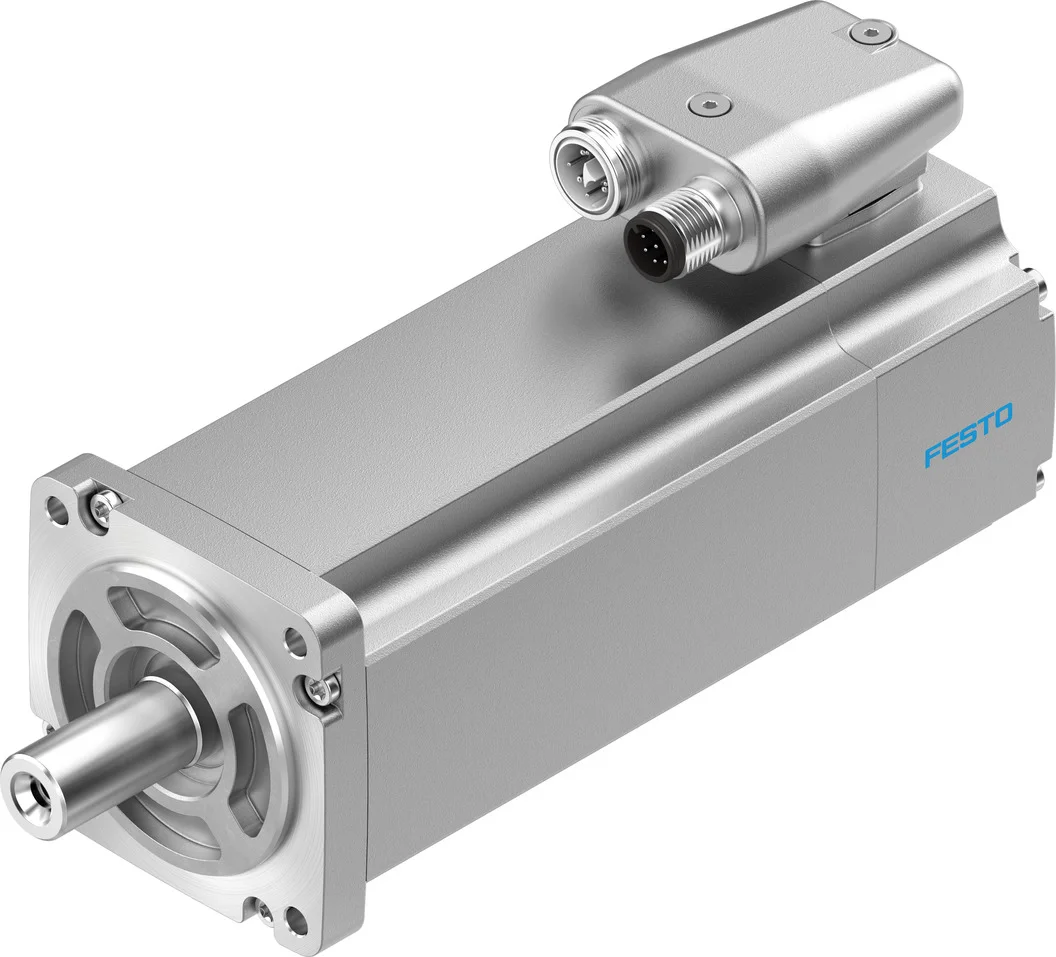

Silnik serwo EMME-AS-60-S-LS-AMB (2089701) serii EMME - Festo
SKU: OT-FESTO038453
MPN: EMME-AS-60-S-LS-AMB
Producent:
Festo
Cena netto/szt.
6 051,38 zł
7 443,20 zł
brutto/szt.
Opis produktu - Silnik serwo EMME-AS-60-S-LS-AMB (2089701) serii EMME - Festo
Niezawodny i mocny synchroniczny silnik serwo AC ze zoptymalizowaną techniką przyłączeniową do dynamicznych zastosowań.
- Bezszczotkowy, synchroniczny silnik serwo z wirnikiem z magnesami stałymi
- Cyfrowy enkoder absolutny jednoobrotowy lub wieloobrotowy
- Niezawodność, dynamika, dokładność
- Zoptymalizowana technika podłączeniowa
- Wersje z Safety Encoder Absolut, Multi Turn, HIPERFACE®
- Stopień ochrony IP54 (na wałku silnika bez uszczelki), IP65 (na wałku silnika z uszczelką), IP65 (dla obudowy silnika i przyłączy zasilania/enkodera)
- Opcjonalnie z hamulcem
Dane techniczne
| Temperatura otoczenia | -10 degC |
| Temperatura przechowywania | -20 degC |
| Względna wilgotność powietrza | 0 - 90% |
| Spełnia normę | IEC 60034 |
| Klasa izolacji | F |
| Klasa ratingowa zgodnie z EN 60034-1 | S1 |
| Stopień ochrony | IP21 |
| Przyłącza elektryczne | Wtyczka |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Klasa odporności korozyjnej wg normy Festo | 0 - Brak obciążenia korozyjnego |
| Zgodność z LABS | VDMA24364-strefa III |
| Certyfikacja | RCM Mark |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Znamionowe napięcie robocze DC | 360 V |
| Napięcie nominalne DC | 360 V |
| Typ uzwojenia | Gwiazda wewn. |
| Liczba par biegunów | 3 |
| Moment obrotowy postojowy | 0.7 Nm |
| Znamionowy moment obrotowy | 0.6 Nm |
| Szczytowy moment obrotowy | 2.8 Nm |
| Znamionowa prędkość obrotowa | 3000 1/min |
| Maks. prędkość obrotowa | 5131 1/min |
| Moc znamionowa silnika | 190 W |
| Prąd ciągły w stanie spoczynku | 0.9 A |
| Prąd znamionowy, silnik | 0.8 A |
| Prąd szczytowy | 3.6 A |
| Stała silnika | 0.75 Nm/A |
| Stała napięcia faza-faza | 49.6 mVmin |
| Rezystancja uzwojenia faza-faza | 26.4 Ohm |
| Indukcyjność uzwojenia faza-faza | 31.9 mH |
| Całkowity wyjściowy moment bezwładności | 0.319 kgcm² |
| Waga produktu | 1650 g |
| Dopuszczalne osiowe obciążenie wałka | 50 N |
| Dopuszczalne promieniowe obciążenie wałka | 250 N |
| Czujnik położenia wirnika | Enkoder bezwzględny, wieloobrotowy |
| Czujnik położenia wirnika, interfejs | HIPERFACE® |
| Zasada pomiaru czujnika położenia wirnika | pojemnościowy |
| Czujnik położenia wirnika, okresy sinusoidalne/kosinusoidalne na obrót | 16 |
| Czujnik położenia wirnika, typowa rozdzielczość | 12 bit |
| Czujnik położenia wirnika, typowa dokładność kątowa | 20 arcmin |
| Moment trzymający hamulca | 2 Nm |
| Napięcie robocze DC, hamulec | 24 V |
| Pobór mocy hamulca | 11 W |
| Masowy moment bezwładności, hamulec | 0.086 kgcm² |
| Cykle przełączania, hamulec | 5 mln uruchomień bez obciążenia (bez tarcia!) |
| MTTF, części składowe | 538 lat, hamulec |
| MTTFd, części składowe | 271 lat, czujnik położenia wirnika |
Parametry techniczne - Silnik serwo EMME-AS-60-S-LS-AMB (2089701) serii EMME - Festo
Dopuszczalne obciążenie osiowe wałka
50 N
Liczba par biegunów
3
Jałowy moment obrotowy
0.7 Nm
Szczytowy moment obrotowy
2.8 Nm
Moc znaminowa silnika
190 W
Stały prąd jałowy
0.9 A
Prąd szczytowy
3.6 A
Stała silnika
0.75 Nm/A
Napięcie stałe, faza-faza
49.6 mVmin
Oporność uzwojenia faza-faza
26.4 Ohm
Indukcyjność uzwojenia faza-faza
31.9 mH
Całkowity moment bezwładności członu napędzanego
0.319 kgcm2
Typ uzwojenia wyłącznika
Gwiazda wew.
Dopuszczalne obciążenie promieniowe wałka
250 N
MTTF, subkomponent
538 lat, hamulec zatrzymujący
MTTFd, subkomponent
271 lat, encoder położenia obr.
Moment trzymania hamulca
2 Nm
Napięcie robocze DC hamulca
24 V
Pobór mocy przez hamulec
11 W
Masowy moment bezwładności hamulca
0.086 kgcm2
Cykle zadzałań hamulca zatrzymującego
5 milionów zadziałań jałowych (bez pracy tarcia!)
Enkoder położenia wirnika, okresy sinusoidalne/kosinusoidalne na obrót
16
Enkoder położenia wirnika, typowa rozdzielczość
12 Bit
Enkoder położenia wirnika, typowa dokładność kątowa
20 arcmin
Względna wilgotność powietrza
0 - 90 %
Stopień ochrony
IP21
Dopuszczenie
RCM Mark, c UL us - Recognized (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Klasa izolacji
F
Czujnik położenia wirnika
Enkoder absolutny, wieloobrotowy
Zgodność z normą
IEC 60034
Klasa odporności na korozję CRC
0 – Brak odporności na korozję
Zgodność z PWIS
VDMA24364-Strefa III
Waga produktu
1 650 g
Maks. liczba obrotów
5 131 1/min
Temperatura przechowywania
-20 ... 70 °C
Temperatura otoczenia
-10 °C do 40 °C
Interfejs czujnika położenia wirnika
HIPERFACE®
Zasada pomiaru czujnika położenia wirnika
pojemnościowy
Nominalne napięcie robocze DC
360 V
Prąd znamionowy silnika
0.8 A
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV, Wg dyrektywy EU dla niskich napięć
System przyłączy elektrycznych
Wtyczka
Napięcie nominalne DC
360 V
Moment znamionowy
0.6 Nm
Prędkość znamionowa
3 000 1/min
Klasa pomiarowa wg EN 60034-1
S1
Nr kat.
OT-FESTO038453
Pliki do pobrania - Silnik serwo EMME-AS-60-S-LS-AMB (2089701) serii EMME - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
