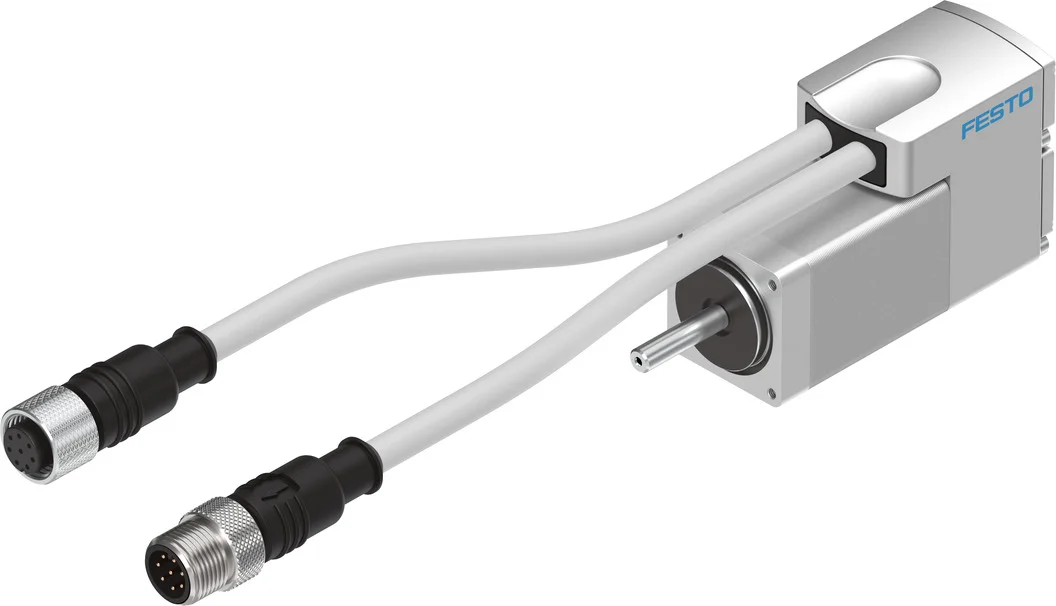

Silnik skokowy EMMS-ST-28-L-SE (1430663) serii EMMS - Festo
SKU: OT-FESTO034673
MPN: EMMS-ST-28-L-SE
Producent:
Festo
Cena netto/szt.
2 248,32 zł
2 765,43 zł
brutto/szt.
Opis produktu - Silnik skokowy EMMS-ST-28-L-SE (1430663) serii EMMS - Festo
Do prostych zadań pozycjonowania o ograniczonych wymaganiach: seria wydajnych silników skokowych w hybrydowej technologii dwufazowej.
- Małe skoki i duże momenty napędowe dzięki 2-fazowej technologii hybrydowej
- Zoptymalizowana technika podłączeniowa
- Cztery wielkości z kołnierzem o wymiarach 28, 42, 57 i 87
- 28 typów dostępnych w magazynie
- Z enkoderem inkrementalnym do pracy w pętli zamkniętej
- Stopień ochrony IP40 (wałek silnika), IP54 (wielkość 42, 27, 87: obudowa silnika i przyłącze wtykowe), IP65 (wielkość28: obudowa silnika i przyłącze wtykowe)
- Opcjonalnie z hamulcem
Dane techniczne
| Temperatura otoczenia | -10 degC |
| Temperatura przechowywania | -20 degC |
| Względna wilgotność powietrza | 0 - 85% |
| Spełnia normę | IEC 60034 |
| Klasa izolacji | B |
| Klasa termiczna wg EN 60034-1 | B |
| Klasa ratingowa zgodnie z EN 60034-1 | S1 |
| Stopień ochrony | IP65 |
| Przyłącza elektryczne | Wtyczka |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B2-L |
| Certyfikacja | RCM Mark |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Znamionowe napięcie robocze DC | 48 V |
| Moment trzymający silnika | 0.09 Nm |
| Maks. prędkość obrotowa | 6000 1/min |
| Kąt skoku pełnego kroku | 1.8 deg |
| Tolerancja kąta kroku | +-5% |
| Prąd znamionowy, silnik | 1.4 A |
| Stała napięcia, faza | 6 mVmin |
| Rezystancja uzwojenia faza | 2.3 Ohm |
| Indukcyjność uzwojenia faza na każdą pojedynczą fazę (nieskojarzona) | 1.4 mH |
| Masowy moment bezwładności wirnika | 0.018 kgcm² |
| Całkowity wyjściowy moment bezwładności | 0.018 kgcm² |
| Waga produktu | 295 g |
| Dopuszczalne osiowe obciążenie wałka | 7 N |
| Dopuszczalne promieniowe obciążenie wałka | 20 N |
| Czujnik położenia wirnika | Enkoder przyrostowy |
| Czujnik położenia wirnika, interfejs | RS422 TTL kanały A-B + impuls zerowy |
| Zasada pomiaru czujnika położenia wirnika | optyczny |
Parametry techniczne - Silnik skokowy EMMS-ST-28-L-SE (1430663) serii EMMS - Festo
Interfejs czujnika położenia wirnika
RS422 TTL AB-channel + zero index
Masowy moment bezwładności wirnika
0.018 kgcm2
Indukcyjność uzwojenia fazy
1.4 mH
Oporność uzwojenia fazy
2.3 Ohm
Napięcie stałe, faza
6 mVmin
Moment trzymania silnika
0.09 Nm
Dopuszczalne obciążenie promieniowe wałka
20 N
Dopuszczalne obciążenie osiowe wałka
7 N
Całkowity moment bezwładności członu napędzanego
0.018 kgcm2
Klasa pomiarowa wg EN 60034-1
S1
Klasa temperaturowa zgodnie z EN 60034-1
B
Znak UKCA (patrz deklaracja zgodności)
Zgodnie z przepisami Wielkiej Brytanii dotyczącymi EMC, Zgodnie z przepisami Wielkiej Brytanii dotyczącymi RoHS
System przyłączy elektrycznych
Wtyczka
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV
Prąd znamionowy silnika
1.4 A
Nominalne napięcie robocze DC
48 V
Temperatura otoczenia
-10 °C do 50 °C
Względna wilgotność powietrza
0 - 85 %
Temperatura przechowywania
-20 ... 70 °C
Maks. liczba obrotów
6 000 1/min
Waga produktu
295 g
Zgodność z PWIS
VDMA24364-B2-L
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Zgodność z normą
IEC 60034
Kąt kroku przy pełnym kroku
1.8 deg
Tolerancja kąta kroku
±5 %
Czujnik położenia wirnika
Enkoder przyrostowy
Klasa izolacji
B
Uwaga dotycząca materiałów
Zgodne z RoHS
Dopuszczenie
RCM Mark, c UL us - Recognized (OL)
Stopień ochrony
IP65
Nr kat.
OT-FESTO034673
Pliki do pobrania - Silnik skokowy EMMS-ST-28-L-SE (1430663) serii EMMS - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
