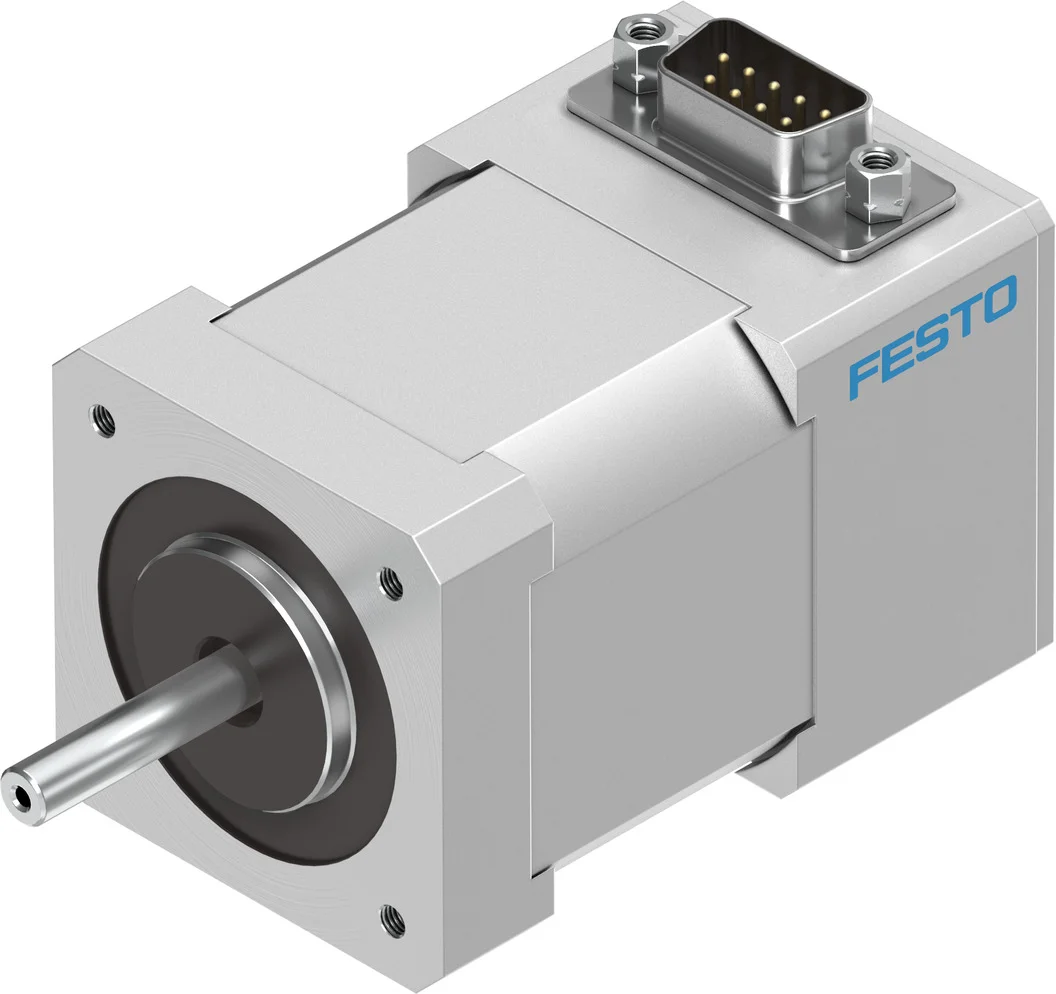

Silnik skokowy EMMS-ST-42-S-S-G2 (1370470) serii EMMS - Festo
SKU: OT-FESTO034678
MPN: EMMS-ST-42-S-S-G2
Producent:
Festo
Cena netto/szt.
892,02 zł
1 097,18 zł
brutto/szt.
Opis produktu - Silnik skokowy EMMS-ST-42-S-S-G2 (1370470) serii EMMS - Festo
Do prostych zadań pozycjonowania o ograniczonych wymaganiach: seria wydajnych silników skokowych w hybrydowej technologii dwufazowej.
- Małe skoki i duże momenty napędowe dzięki 2-fazowej technologii hybrydowej
- Zoptymalizowana technika podłączeniowa
- Cztery wielkości z kołnierzem o wymiarach 28, 42, 57 i 87
- 28 typów dostępnych w magazynie
- Z enkoderem inkrementalnym do pracy w pętli zamkniętej
- Stopień ochrony IP40 (wałek silnika), IP54 (wielkość 42, 27, 87: obudowa silnika i przyłącze wtykowe), IP65 (wielkość28: obudowa silnika i przyłącze wtykowe)
- Opcjonalnie z hamulcem
Dane techniczne
| Temperatura otoczenia | -10 degC |
| Temperatura przechowywania | -20 degC |
| Względna wilgotność powietrza | 0 - 85% |
| Spełnia normę | IEC 60034 |
| Klasa izolacji | B |
| Klasa termiczna wg EN 60034-1 | B |
| Klasa ratingowa zgodnie z EN 60034-1 | S1 |
| Stopień ochrony | IP54 |
| Przyłącza elektryczne | Wtyczka |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B2-L |
| Certyfikacja | RCM Mark |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Znamionowe napięcie robocze DC | 48 V |
| Moment trzymający silnika | 0.5 Nm |
| Maks. prędkość obrotowa | 1740 1/min |
| Kąt skoku pełnego kroku | 1.8 deg |
| Tolerancja kąta kroku | +-5% |
| Prąd znamionowy, silnik | 1.8 A |
| Stała napięcia, faza | 23 mVmin |
| Rezystancja uzwojenia faza | 1.75 Ohm |
| Indukcyjność uzwojenia faza na każdą pojedynczą fazę (nieskojarzona) | 3.3 mH |
| Masowy moment bezwładności wirnika | 0.082 kgcm² |
| Całkowity wyjściowy moment bezwładności | 0.082 kgcm² |
| Waga produktu | 360 g |
| Dopuszczalne osiowe obciążenie wałka | 7 N |
| Dopuszczalne promieniowe obciążenie wałka | 20 N |
| Moment trzymający hamulca | 0.4 Nm |
Parametry techniczne - Silnik skokowy EMMS-ST-42-S-S-G2 (1370470) serii EMMS - Festo
Prąd znamionowy silnika
1.8 A
Masowy moment bezwładności wirnika
0.082 kgcm2
Indukcyjność uzwojenia fazy
3.3 mH
Oporność uzwojenia fazy
1.75 Ohm
Napięcie stałe, faza
23 mVmin
Moment trzymania silnika
0.5 Nm
Moment trzymania hamulca
0.4 Nm
Dopuszczalne obciążenie promieniowe wałka
20 N
Dopuszczalne obciążenie osiowe wałka
7 N
Całkowity moment bezwładności członu napędzanego
0.082 kgcm2
Klasa pomiarowa wg EN 60034-1
S1
Klasa temperaturowa zgodnie z EN 60034-1
B
Znak UKCA (patrz deklaracja zgodności)
Zgodnie z przepisami Wielkiej Brytanii dotyczącymi EMC, Zgodnie z przepisami Wielkiej Brytanii dotyczącymi RoHS
System przyłączy elektrycznych
Wtyczka
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV
Temperatura otoczenia
-10 °C do 50 °C
Nominalne napięcie robocze DC
48 V
Względna wilgotność powietrza
0 - 85 %
Temperatura przechowywania
-20 ... 70 °C
Maks. liczba obrotów
1 740 1/min
Waga produktu
360 g
Zgodność z PWIS
VDMA24364-B2-L
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Zgodność z normą
IEC 60034
Kąt kroku przy pełnym kroku
1.8 deg
Tolerancja kąta kroku
±5 %
Klasa izolacji
B
Uwaga dotycząca materiałów
Zgodne z RoHS
Dopuszczenie
RCM Mark, c UL us - Recognized (OL)
Stopień ochrony
IP54
Nr kat.
OT-FESTO034678
Pliki do pobrania - Silnik skokowy EMMS-ST-42-S-S-G2 (1370470) serii EMMS - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
