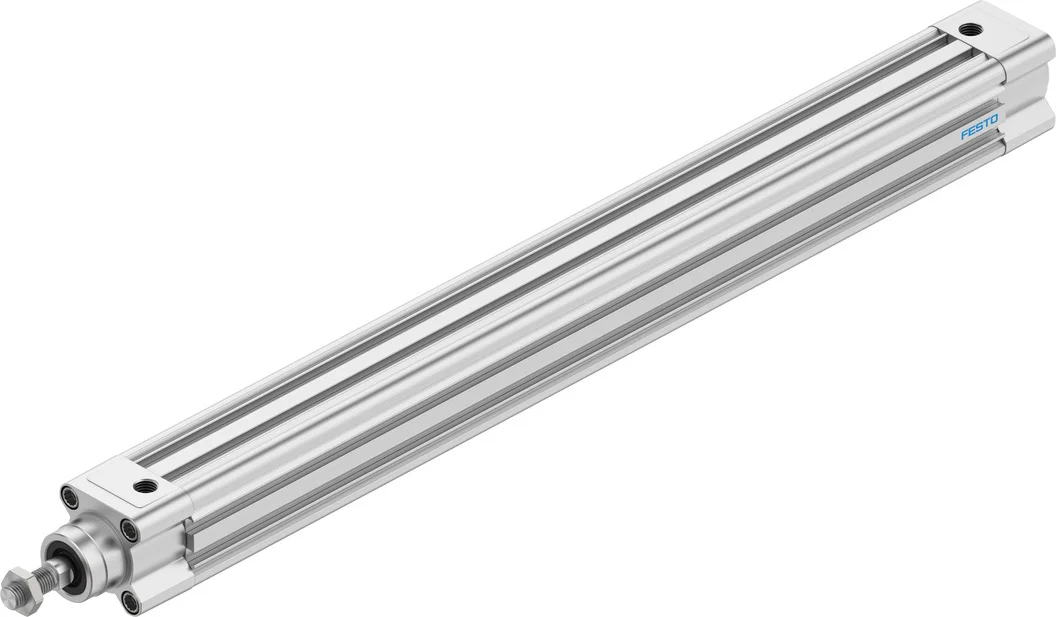

Siłownik ISO 15552 dwustronnego działania DSBC-32-400-D3-PPSA-N3 (8165446) serii DSBC - Festo
SKU: OT-FESTO095421
Producent:
Festo
Cena netto/szt.
857,01 zł
1 054,12 zł
brutto/szt.
Opis produktu - Siłownik ISO 15552 dwustronnego działania DSBC-32-400-D3-PPSA-N3 (8165446) serii DSBC - Festo
Znormalizowany siłownik profilowy wg ISO 15552 z wieloma możliwościami mocowania.
- Samonastawna amortyzacja pneumatyczna w położeniach końcowych oszczędza czas podczas uruchamiania i optymalnie dostosowuje się do zmian obciążenia i prędkości
- ISO 15552 (ISO 6431, VDMA 24562)
- Zrównoważona konstrukcja dzięki wydłużonemu okresowi eksploatacji i uproszczonym naprawom
- Standardowy profil z dwoma rowkami dla montażu czujników
- Szeroki wybór wariantów do indywidualnego zastosowania
- Szeroki wybór osprzętu mocującego do niemal każdego zastosowania
- Z sygnalizacją położenia tłoka
- Warianty zalecane do montażu w instalacjach do produkcji akumulatorów litowo-jonowych
Dane techniczne
| Skok | 400 mm |
| Ø tłoka | 32 mm |
| Gwint na tłoczysku | M10X1,25 |
| Amortyzacja | samonastawna amortyzacja pneumatyczna w położeniu końcowym |
| Pozycja montażu | dowolny |
| Spełnia normę | ISO 15552 |
| Zakończenie tłoczyska | Gwint zewnętrzny |
| Konstrukcja | Tłok |
| Sygnalizacja położenia | do wyłącznika zbliżeniowego |
| Symbol | 00992970 |
| Warianty | Jednostronne tłoczysko |
| Ciśnienie robocze | 0.08 MPa |
| Ciśnienie robocze | 0.8 bar |
| Sposób działania | dwustronnego działania |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura otoczenia | -20 degC |
| Energia uderzenia w pozycjach końcowych | 0.4 J |
| Długość amortyzacji | 17 mm |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie | 415 N |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie | 483 N |
| Ruchoma masa własna | 470 g |
| Ruchoma masa przy skoku 0 mm | 110 g |
| Dodatkowa poruszana masa na 10 mm skoku | 9 g |
| Waga produktu | 1719 g |
| Masa podstawowa przy 0 mm skoku | 480 g |
| Dodatkowa masa na 10 mm skoku | 31 g |
| Typ mocowania | Przy pomocy gwintu wewnętrznego |
| Przyłącze pneumatyczne | G1/8 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał pokrywy | Aluminiowy odlew ciśnieniowy, powlekany |
| Materiał uszczelnienia tłoka | TPE-U(PU) |
| Materiał tłoka | Stop aluminium do przeróbki plastycznej |
| Materiał tłoczyska | Stal wysokostopowa |
| Materiał uszczelnienia-zgarniacza tłoczyska | TPE-U(PU) |
| Materiał uszczelnienia zderzakowego | TPE-U(PU) |
| Materiał tłoka buforowego | POM |
| Materiał rury siłownika | Stop aluminium, anodowany na gładko |
| Materiał nakrętki | Stal ocynkowana |
| Materiał - zgarniacz tłoczyska | TPE-E |
| Materiał łożyska | Połączenie metalu z polimerem |
| Materiał śrub kołnierzowych | Stal ocynkowana |
Parametry techniczne - Siłownik ISO 15552 dwustronnego działania DSBC-32-400-D3-PPSA-N3 (8165446) serii DSBC - Festo
Typ mocowania
opcjonalnie:Przy pomocy gwintu wewnętrznegoPrzy pomocy osprzętu
Przyłącze pneumatyczne
G1/8
Pozycja montażowa
dowolny
Materiał tłoczyska
Stal wysokostopowa
Materiał łożyska
Połączenie metalu z polimerem
Materiał nakrętki
Stal ocynkowana
Materiał tłoka
Stop aluminium do przeróbki plastycznej
Materiał uszczelnienia tłoka
TPE-U(PU)
Konstrukcja
TłokTłoczyskoKorpus z profilu aluminiowego
Materiał rury siłownika
Stop aluminium, anodowany na gładko
Sposób działania
dwustronnego działania
Medium robocze
Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Długość kabla
17 mm
Gwint na tłoczysku
M10X1,25
Zakończenie tłoczyska
Gwint zewnętrzny
Materiał pokrywy
Aluminiowy odlew ciśnieniowy, powlekany
Amortyzacja
samonastawna amortyzacja pneumatyczna w położeniu końcowym
Temperatura otoczenia
-20 °C do 80 °C
Ciśnienie robocze
0.8 bar do 12 bar
Skok
400 mm
Średnica tłoka
32 mm
Nr kat.
OT-FESTO095421
