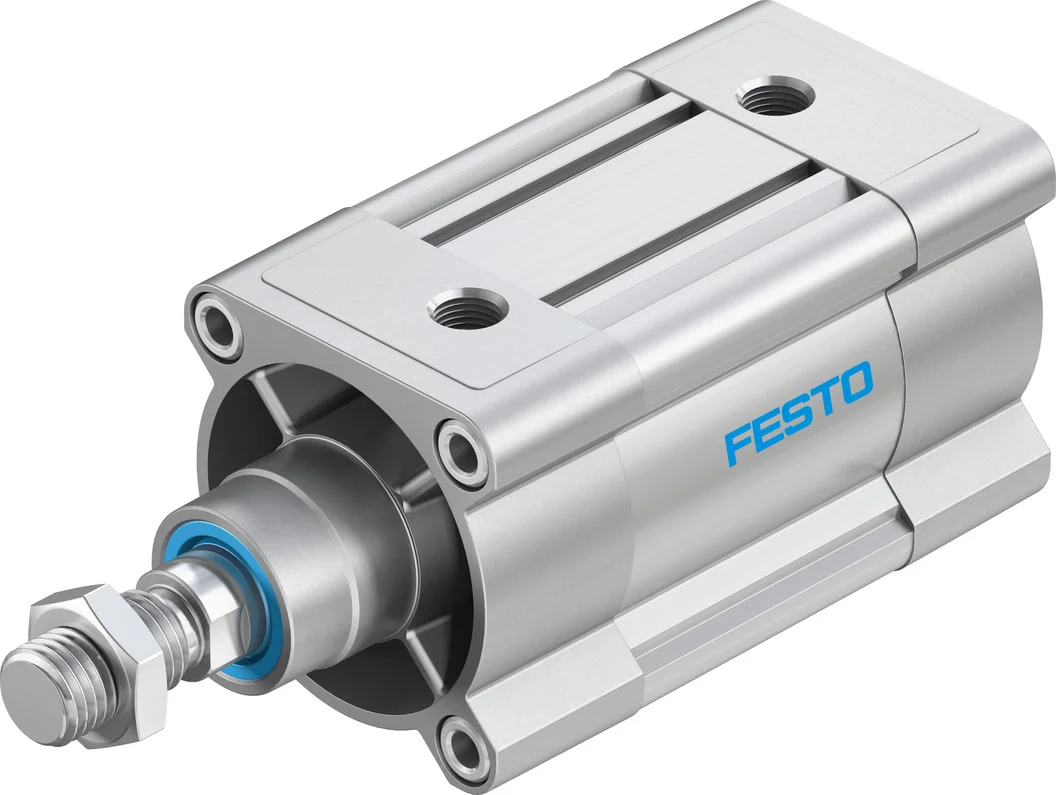

Siłownik ISO 15552 dwustronnego działania DSBC-80-40-PPSA-N3 (1383367) serii DSBC - Festo
SKU: OT-FESTO033292
MPN: DSBC-80-40-PPSA-N3
Producent:
Festo
Cena netto/szt.
1 143,09 zł
1 406,00 zł
brutto/szt.
Opis produktu - Siłownik ISO 15552 dwustronnego działania DSBC-80-40-PPSA-N3 (1383367) serii DSBC - Festo
Znormalizowany siłownik profilowy wg ISO 15552 z wieloma możliwościami mocowania.
- Samonastawna amortyzacja pneumatyczna w położeniach końcowych oszczędza czas podczas uruchamiania i optymalnie dostosowuje się do zmian obciążenia i prędkości
- ISO 15552 (ISO 6431, VDMA 24562)
- Zrównoważona konstrukcja dzięki wydłużonemu okresowi eksploatacji i uproszczonym naprawom
- Standardowy profil z dwoma rowkami dla montażu czujników
- Szeroki wybór wariantów do indywidualnego zastosowania
- Szeroki wybór osprzętu mocującego do niemal każdego zastosowania
- Z sygnalizacją położenia tłoka
- Warianty zalecane do montażu w instalacjach do produkcji akumulatorów litowo-jonowych
Dane techniczne
| Skok | 40 mm |
| Ø tłoka | 80 mm |
| Gwint na tłoczysku | M20X1,5 |
| Amortyzacja | samonastawna amortyzacja pneumatyczna w położeniu końcowym |
| Pozycja montażu | dowolny |
| Spełnia normę | ISO 15552 |
| Zakończenie tłoczyska | Gwint zewnętrzny |
| Konstrukcja | Tłok |
| Sygnalizacja położenia | do wyłącznika zbliżeniowego |
| Symbol | 00992970 |
| Warianty | Jednostronne tłoczysko |
| Ciśnienie robocze | 0.04 MPa |
| Ciśnienie robocze | 0.4 bar |
| Sposób działania | dwustronnego działania |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura otoczenia | -20 degC |
| Energia uderzenia w pozycjach końcowych | 1.8 J |
| Długość amortyzacji | 31 mm |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie | 2721 N |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie | 3016 N |
| Ruchoma masa własna | 966 g |
| Ruchoma masa przy skoku 0 mm | 810 g |
| Dodatkowa poruszana masa na 10 mm skoku | 39 g |
| Waga produktu | 3028 g |
| Masa podstawowa przy 0 mm skoku | 2660 g |
| Dodatkowa masa na 10 mm skoku | 92 g |
| Typ mocowania | Przy pomocy gwintu wewnętrznego |
| Przyłącze pneumatyczne | G3/8 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał pokrywy | Aluminiowy odlew ciśnieniowy, powlekany |
| Materiał uszczelnienia tłoka | TPE-U(PU) |
| Materiał tłoka | Stop aluminium do przeróbki plastycznej |
| Materiał tłoczyska | Stal wysokostopowa |
| Materiał uszczelnienia-zgarniacza tłoczyska | TPE-U(PU) |
| Materiał uszczelnienia zderzakowego | TPE-U(PU) |
| Materiał tłoka buforowego | POM |
| Materiał rury siłownika | Stop aluminium, anodowany na gładko |
| Materiał nakrętki | Stal ocynkowana |
| Materiał łożyska | Polioksymetylen |
| Materiał śrub kołnierzowych | Stal ocynkowana |
Parametry techniczne - Siłownik ISO 15552 dwustronnego działania DSBC-80-40-PPSA-N3 (1383367) serii DSBC - Festo
Materiał rury siłownika
Gładko anodowany stop aluminium
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót
2 721 N
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie
3 016 N
Przemieszczana masa własna przy 0 mm skoku
810 g
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku
39 g
Ciężar podstawowy dla 0 mm skoku
2 660 g
Ciężar dodatkowy na 10 mm skoku
92 g
Przyłącza pneumatyczne
G3/8
Materiał tłoczyska
Stal wysokostopowa
Tryb pracy
Dwustronnego działania
Konstrukcja
TłokTłoczyskoKorpus z profilu aluminiowego
Materiał uszczelnienia tłoka
TPE-U(PU)
Materiał tłoka
Stop aluminium
Materiał uszczelnienia zgarniającego tłoczyska
TPE-U(PU)
Materiał uszczelki buforowej
TPE-U(PU)
Materiał amortyzacji tłoka
POM
Materiał nakrętki
Stal ocynkowana
Materiał łożyska
POM
Materiał śruby kołnierzowej
Stal ocynkowana
Długość amortyzacji
31 mm
Średnica tłoka
80 mm
Skok
40 mm
Ciśnienie robocze
0.4 ... 12 bar
Temperatura otoczenia
-20 ... 80 °C
Amortyzacja
samonastawna amortyzacja pneumatyczna w położeniu końcowym
Materiał pokrywy
Odlew aluminiowy, pokrycie ochronne
Zakończenie tłoczyska
Gwint zewnętrzny
Sposób montażu
Przy pomocy gwintów wewnętrznych, Przy pomocy osprzętu, Do wyboru:
Sygnalizacja położenia
Przy pomocy czujników
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Maks. energia uderzenia w położeniach końcowych
1.8 J
Gwint
M20X1,5
Rodzaj gwintu
M
Gwint na tłoczysku
M20x1,5
Uwaga dotycząca materiałów
Zgodne z RoHS
Pozycja zabudowy
Dowolna
Zgodność z normą
ISO 15552
Warianty
Jednostronne tłoczysko
Ciśnienie robocze MPa
0.04 ... 1.2 MPa
Nr kat.
OT-FESTO033292
Pliki do pobrania - Siłownik ISO 15552 dwustronnego działania DSBC-80-40-PPSA-N3 (1383367) serii DSBC - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
