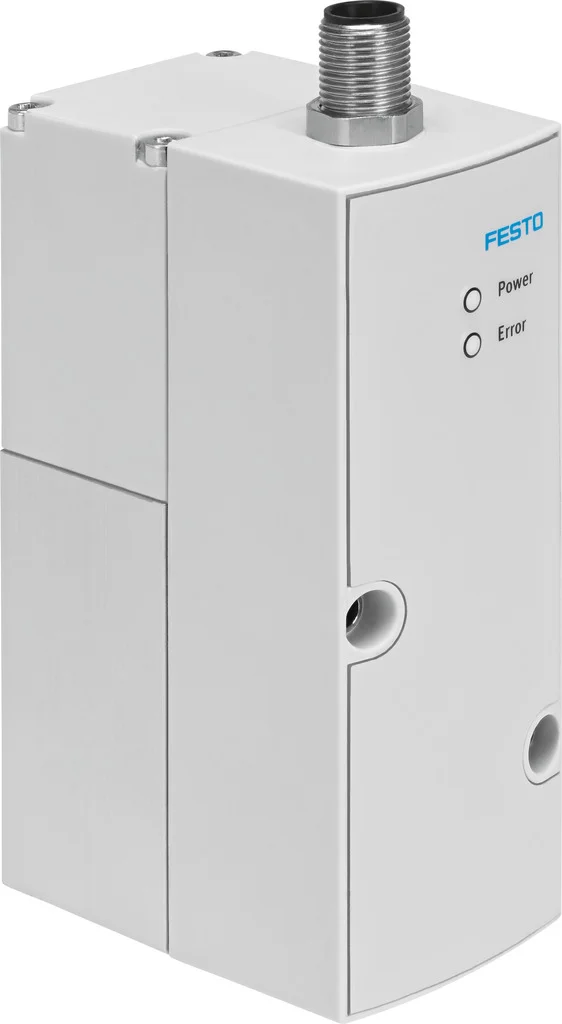

Zawór proporcjonalny ciśnienia VPPX-6F-L-1-F-0L10H-S1 (570968) serii VPPX - Festo
SKU: OT-FESTO040619
MPN: VPPX-6F-L-1-F-0L10H-S1
Producent:
Festo
Cena netto/szt.
4 533,56 zł
5 576,28 zł
brutto/szt.
Opis produktu - Zawór proporcjonalny ciśnienia VPPX-6F-L-1-F-0L10H-S1 (570968) serii VPPX - Festo
Zawór proporcjonalny VPPX z serii zaworowej VPPM. Dzięki dowolnie konfigurowanemu regulatorowi PID i wejściu dla zewnętrznego czujnika można łatwo zrealizować nawet zadania specyficzne dla klienta. Podsumowując, maksymalna elastyczność i optymalna jakość procesu
- Regulator ciśnienia z dodatkowym wejściem czujnika
- Programowany, dowolnie ustawiany regulator PID
- Sterowanie wieloczujnikowe (regulacja kaskadowa)
- Charakterystyka regulowana za pomocą oprogramowania FCT (Festo Configuration Tool)
- Zintegrowany czujnik ciśnienia z niezależnym wyjściem
- Utrzymywanie ciśnienia po awarii sterowania
Dane techniczne
| Średnica nominalna, napowietrzanie | 6 mm |
| Wielkość nominalna, odpowietrzenie | 4.5 mm |
| Sposób uruchamiania | elektrycznie |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Konstrukcja | wstępnie wysterowany regulator membranowy |
| Zabezpieczenie przeciwzwarciowe | dla wszystkich przyłączy elektrycznych |
| Instrukcje bezpieczeństwa | Ustawienie bezpieczeństwa VPPX: w przypadku przerwania kabla zasilającego ciśnienie wyjściowe jest utrzymane, ale nie jest regulowane. |
| Symbol | 00995303 |
| Ochrona przed zmianą polaryzacji | do wszystkich przyłączy elektrycznych |
| Sposób powrotu | sprężyna mechaniczna |
| Rodzaj sterowania | sterowanie pilotem |
| Funkcja zaworu | 3-drogowy zawór proporcjonalny ciśnienia |
| Rodzaj wskazania | LED |
| Zakres regulacji ciśnienia | 0.1 bar |
| Ciśnienie wejściowe 1 | 0 bar |
| Maks. histereza ciśnienia | 0.05 bar |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 1400 l/min |
| Zakres napięcia roboczego DC | 21.6 V |
| Maks. pobór prądu | 300 mA |
| Czas pracy ciągłej | 100% |
| Maks. pobór mocy elektrycznej | 7 W |
| Tętnienia resztkowe | 10 % |
| Zakres wyjściowego sygnału analogowego | 0 - 10 V |
| Zakres wejściowego sygnału analogowego | 0 - 10 V |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Praca z olejonym powietrzem nie jest możliwa |
| Certyfikacja | RCM Mark |
| Znak KC | KC-EMV |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Jednostka certyfikująca | UL E322346 |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura medium | 10 degC |
| Stopień ochrony | IP65 |
| Temperatura otoczenia | 0 degC |
| Waga produktu | 400 g |
| Współczynnik temperaturowy | 0.04 %/K |
| Dokładność powtarzalności FS | 0.5 % |
| Dokładność powtarzalności w +- %FS | 0.5 %FS |
| Przyłącze elektryczne | 8-pinowe |
| Typ mocowania | Przy pomocy otworów przelotowych |
| Przyłącze pneumatyczne 1 | Płyta przyłączeniowa |
| Przyłącze pneumatyczne 2 | Płyta przyłączeniowa |
| Przyłącze pneumatyczne 3 | Płyta przyłączeniowa |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał obudowy | Stop aluminium do przeróbki plastycznej |
Parametry techniczne - Zawór proporcjonalny ciśnienia VPPX-6F-L-1-F-0L10H-S1 (570968) serii VPPX - Festo
Powtarzalność FS
0.5 %
Waga produktu
400 g
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV
Maks. pobór prądu
300 mA
Zabezpieczenie przed zwarciem
Dla wszystkich przyłączy elektrycznych
Zakres napięcia roboczego DC
21.6 ... 26.4 V
Współczynnik temperaturowy
0.04 %/K
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
Miękkie
Sposób kasowania
Sprężyna mechaniczna
Instrukcje dotyczące bezpieczeństwa
Pozycja bezpieczeństwa VPPX
Rodzaj sterowania
Z pilotem
Konstrukcja
wstępnie wysterowany regulator membranowy
Przyłącze pneumatyczne 1
Płyta przyłączeniowa
Przyłącze pneumatyczne 2
Płyta przyłączeniowa
Przyłącze pneumatyczne 3
Płyta przyłączeniowa
Tętnienie resztkowe
10 %
Średnica nominalna dla zasilania
6 mm
Średnica nominalna odpowietrzenia
4.5 mm
Ciśnienie wejściowe 1
0 ... 11 bar
Zakres wyjściowego sygnału analogowego
0 - 10 V, 0 - 20 mA, 4 - 20 mA
Zakres wejściowego sygnału analogowego
0 - 10 V, 4 - 20 mA, 0 - 20 mA
Powtarzalność w ± %FS
0.5 %FS
Błąd liniowości FS
1 %
Temperatura otoczenia
0 ... 60 °C
Sposób montażu
Przy pomocy otworów przelotowych, Przy pomocy osprzętu, Do wyboru:
Stopień ochrony
IP65
Temperatura medium
10 ... 50 °C
Przyłącze elektryczne
8-pin, M12, Wtyczka
Dopuszczenie
RCM Mark, c UL us - Listed (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Stop aluminium, Anodowanie
Funkcja zaworu
3-drogowy zawór proporcjonalny ciśnienia
Czas pracy ciągłej
100 %
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4], Gazy obojętne
Typ wyświetlacza
LED
Znak KC
KC-EMV
Maks. pobór mocy elektrycznej
7 W
Normalny przepływ nominalny
1 400 l/min
Maks. histereza ciśnienia
0.05 bar
Zakres regulacji ciśnienia
0.1 ... 10 bar
Zabezpieczenie przed odwrotną polaryzacją
Dla wszystkich przyłączy elektrycznych
Pozycja zabudowy
Dowolna
Uwagi odnośnie medium roboczego
Niemożliwa praca na powietrzu olejonym
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Nr kat.
OT-FESTO040619
Pliki do pobrania - Zawór proporcjonalny ciśnienia VPPX-6F-L-1-F-0L10H-S1 (570968) serii VPPX - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
