YPC

Zawór sterowany dźwignią 5/3 G 1/8, w poł. środkowym odcięty centrowany sprężynami

SKU: XMV1310
Producent: YPC
Cena netto/szt. 308,45 zł
379,39 zł brutto/szt.
Zawór sterowany dźwignią 5/3 G 1/8, w poł. środkowym odcięty centrowany sprężynami
308,45 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Zawór sterowany dźwignią 5/3 G 1/8, w poł. środkowym odcięty centrowany sprężynami

Zasada działania:

Zawory sterowane dźwignią centrowaną sprężynami 5/3 G1/8 uruchamia się ręcznie. W położeniu nieprzesterowanym zawór utrzymuje położenie środkowe. Po przestawieniu dźwigni w prawo lub lewo uzyskuje się skrajne położenia zaworu. Aby utrzymać zawór w położeniu przesterowanym należy ciągle przytrzymywać dźwignię. Po puszczeniu dźwigni zawór jest centrowany sprężynami.

Uwaga: W stanie spoczynkowym w położeniu środkowym wszystkie drogi są odcięte. Po przesterowaniu w jedną stronę droga zasilania "1" połączona jest z drogą odbiornika "2" a droga "4" jest odpowietrzona przez przyłącze "5". Po przesterowaniu w drugą stronę droga zasilania "1" połączona jest z drogą odbiornika "4" a droga "2" jest odpowietrzona przez przyłącze "3"

Dane techniczne:

Materiały:
korpus i suwak: aluminium, uszczelki: NBR

Podłączenie zasilania ciśnieniem: możliwe do dowolnego przyłącza

Zakres temperatur: -15°C do +60°C

Średnica nominalna: 5 mm

Ciśnienie robocze: -0,95 - 10 bar

Przeplyw: 550 l/min

Medium robocze: gazy neutralne, sprężone powietrze smarowane lub niesmarowane, filtrowane, maksymalna wielkość cząstek stałych 40 μm

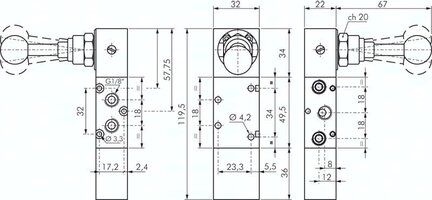

Parametry techniczne - Zawór sterowany dźwignią 5/3 G 1/8, w poł. środkowym odcięty centrowany sprężynami

B
49,5 mm
F1
18 mm
F2
34 mm
O
10 mm
K2
17,2 mm
K1
32 mm
P
18 mm
N
14 mm
M
22 mm
H
5,5 mm
Gwint
G 1/8
Waga
0,26 kg
C
34 mm
E
23,3 mm
L
86,5 mm
A
36 mm
Średnica zewnętrzna D
32 mm
Przepływ
550 l/min
Średnica nominalna
5 mm
Rodzaj gwintu
G
Funkcja
5/3 w położeniu środkowym odcięty
Gwint
1/8
Nr kat.
XMV1310

Pliki do pobrania - Zawór sterowany dźwignią 5/3 G 1/8, w poł. środkowym odcięty centrowany sprężynami

  • Strona katalogowa Pobierz

Adres producenta/dystrybutora

YPC
1253-1, Jeongwang-dong,
Siheung-si, Gyeonggi-do,
Korea Południowa
