Zawór sterowany dźwignią 5/3 G 1/8, w poł. środkowym odcięty z blokadą

Nr artykułu:

XMV1320

Nr artykułu:

XMV1320


267.41 zł netto/szt.
328.91 zł brutto/szt.
Produkt dostępny. Czas dostawy: Wysyłka w 24-48h. więcej
Koszty dostawy: od 0.00zł więcej
szt.
Rabaty dla profesjonalistów
  • Ponad 700 000 produktów  - najszersza oferta w Polsce
  • indywidualne warunki cenowe
  • szybka dostawa - 24 / 48 h
  • wsparcie merytoryczne i techniczne
  • dostęp do historii zamówień i rozliczeń
Wypełnij formularz
Opis produktu
Dane techniczne
Pliki do pobrania

Opis produktu - Zawór sterowany dźwignią 5/3 G 1/8, w poł. środkowym odcięty z blokadą

Zasada działania:

Zawory mechniczne dźwigniowe z blokadą bistabilne 5/3 G1/8 są uruchamiane ręcznie. W położeniu nieprzesterowanym zawór znajduje się środkowym położeniu. Po przesterowaniu dźwigni pozostaje ona w położeniach przesterowanych utrzymywana przez blokadą. Przesterowanie w położenie początkowe dźwigni odbywa się poprzez jej ustawienie w pozycji środkowej.

Uwaga: W stanie spoczynkowym w położeniu środkowym wszystkie drogi są odcięte. Po przesterowaniu w jedną stronę droga zasilania "1" połączona jest z drogą odbiornika "2" a droga "4" jest odpowietrzona przez przyłącze "5". Po przesterowaniu w drugą stronę droga zasilania "1" połączona jest z drogą odbiornika "4" a droga "2" jest odpowietrzona przez przyłącze "3"

Zasada działania:

Zawory mechniczne dźwigniowe z blokadą bistabilne 5/3 G1/8 są uruchamiane ręcznie. W położeniu nieprzesterowanym zawór znajduje się środkowym położeniu. Po przesterowaniu dźwigni pozostaje ona w położeniach przesterowanych utrzymywana przez blokadą. Przesterowanie w położenie początkowe dźwigni odbywa się poprzez jej ustawienie w pozycji środkowej.

Uwaga: W stanie spoczynkowym w położeniu środkowym wszystkie drogi są odcięte. Po przesterowaniu w jedną stronę droga zasilania "1" połączona jest z drogą odbiornika "2" a droga "4" jest odpowietrzona przez przyłącze "5". Po przesterowaniu w drugą stronę droga zasilania "1" połączona jest z drogą odbiornika "4" a droga "2" jest odpowietrzona przez przyłącze "3"

Dane techniczne:

Materiały:
korpus i suwak: aluminium, uszczelki: NBR

Podłączenie zasilania ciśnieniem: możliwe do dowolnego przyłącza

Zakres temperatur: -15°C do +60°C

Średnica nominalna: 5 mm

Ciśnienie robocze: -0,95 - 10 bar

Przeplyw: 550 l/min

Medium robocze: gazy neutralne, sprężone powietrze smarowane lub niesmarowane, filtrowane, maksymalna wielkość cząstek stałych 40 μm

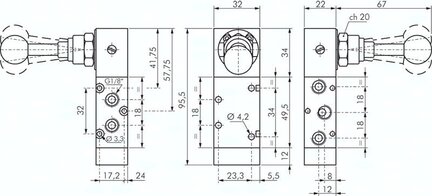

Dane techniczne - Zawór sterowany dźwignią 5/3 G 1/8, w poł. środkowym odcięty z blokadą

B
49,5 mm
F1
18 mm
F2
34 mm
O
10 mm
K2
17,2 mm
K1
32 mm
P
18 mm
N
14 mm
M
22 mm
H
5,5 mm
G
G 1/8
Waga
0,22 kg
C
34 mm
E
23,3 mm
L
86,5 mm
A
12 mm
D
32 mm
Przepływ
550 l/min
Średnica nominalna
5 mm
Rodzaj gwintu
G
Funkcja
5/3 w położeniu środkowym odcięty, z blokadą
Gwint
1/8
Nr kat.
XMV1320

Pliki do pobrania - Zawór sterowany dźwignią 5/3 G 1/8, w poł. środkowym odcięty z blokadą
