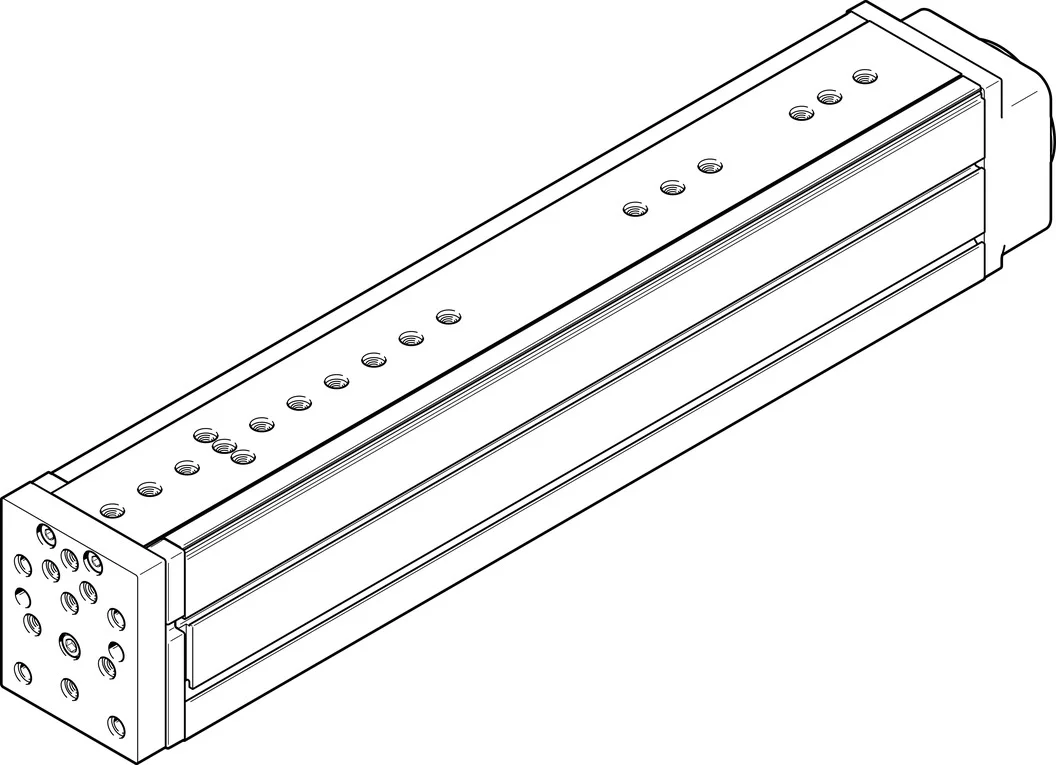

Jednostka mini EGSL-BS-75-300-20P (559342) serii EGSL - Festo
Festo

Jednostka mini EGSL-BS-75-300-20P (559342) serii EGSL - Festo

SKU: OT-FESTO032805 MPN: EGSL-BS-75-300-20P
Producent: Festo
Cena netto/szt. 13 585,25 zł
16 709,86 zł brutto/szt.
Jednostka mini EGSL-BS-75-300-20P (559342) serii EGSL - Festo
13 585,25 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Jednostka mini EGSL-BS-75-300-20P (559342) serii EGSL - Festo

Precyzyjna, wytrzymała, dynamiczna: elektryczna jednostka serii EGSL jest przeznaczona do najbardziej wymagających zastosowań - zapewnia ekonomiczne, swobodne pozycjonowanie w zastosowaniach pionowych, podobnie jak w funkcjach jednostki o krótkim skoku.

  • Bardzo duża nośność wózka idealna do zastosowań pionowych, takich jak wciskanie lub łączenie
  • Niezawodność: całkowite zamknięcie śruby zapobiega przedostawaniu się zanieczyszczeń lub drobnych elementów do obszaru prowadnicy
  • Osiowe lub równoległe podłączenie silnika

Dane techniczne

Skok roboczy300 mm
Wielkość75
Równoległość ruchu w osi z0.12 mm
Równoległość0.15 mm
Luz cofania50 µm
Średnica śruby20 mm
Skok śruby20 mm/U
Pozycja montażudowolny
ProwadnicaProwadnica na łożyskach kulkowych z koszykiem
KonstrukcjaElektryczna jednostka mini
Typ silnikaSilnik skokowy
Typ śrubyŚruba pociągowa toczna
Symbol00992069
Sygnalizacja położeniado wyłącznika zbliżeniowego
Maks. przyspieszenie25 m/s²
Maks. prędkość1.3 m/s
Powtarzalność+-0,015 mm
Czas pracy ciągłej100%
Klasa odporności korozyjnej wg normy Festo0 - Brak obciążenia korozyjnego
Zgodność z LABSVDMA24364-strefa III
Poziom ciśnienia akustycznego65 dB(A)
Stopień ochronyIP40
Temperatura otoczenia0 degC
Ciągła siła posuwu300 N
Maks. moment napędowy2.231 Nm
Maks. siła Fy555 N
Maks. siła Fz555 N
Maks. moment Mx46.4 Nm
Maks. moment My36.5 Nm
Maks. moment Mz36.5 Nm
Maks. siła promieniowa na wałku napędowym300 N
Maks. siła posuwu Fx450 N
Napędowy moment obrotowy bez obciążenia0.155 Nm
Orientacyjna wartość efektywnego obciążenia, w poziomie14 kg
Wartość odniesienia, obciążenie użytkowe, w pionie14 kg
Masowy moment bezwładności JL na kg obciążenia efektywnego0.1013 kgcm²
Masowy moment bezwładności JO1.3459 kgcm²
Stała posuwu20 mm/U
Interwał konserwacjiSmarowanie na cały okres użytkowania
Ruchoma masa własna3440 g
Waga produktu8050 g
Typ mocowaniaPrzy pomocy gwintu wewnętrznego
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał pokrywyOdlew z aluminium
Materiał prowadnicyStal łożyskowa
Materiał obudowyStop aluminium do przeróbki plastycznej
Materiał płyty spinającejStop aluminium do przeróbki plastycznej
Materiał nakrętki pociągowejStal łożyskowa
Materiał wrzecionaStal łożyskowa

Parametry techniczne - Jednostka mini EGSL-BS-75-300-20P (559342) serii EGSL - Festo

Średnica śruby
20 mm
Maks. siła Fy
555 N
Maks. siła Fz
555 N
Maks. moment Mx
46.4 Nm
Maks. moment My
36.5 Nm
Maks. moment Mz
36.5 Nm
Materiał prowadnicy
Stalowe rolki prowadzące
Typ silnika
Silnik skokowySilnik serwo
Maks. przyspieszenie
25 m/s2
Maks. moment napędu
3.25 Nm
Masowy moment bezwładności JL na kg obciążenia roboczego
0.1013 kgcm2
Stała posuwu
20 mm/U
Maks. prędkość
1.3 m/s
Skok śruby
20 mm/U
Typ śruby
Śruba toczna
Maks. siła promieniowa na wałku napędowym
300 N
Materiał nakrętki śrubowej
Stalowe rolki prowadzące
Materiał śruby
Stalowe rolki prowadzące
Materiał płyty spinającej
Stop aluminium, Anodowanie
Poziom ciśnienia akustycznego
65 dB(A)
Przerwa konserwacyjna
Smarowanie na cały okres użytkowania
Przesuw równoległy w kierunku z
0.12 mm
Równoległość
0.15 mm
Ciągła siła posuwu
300 N
Powtarzalność
±0,015 mm
Materiał pokrywy
Odlew aluminiowy, Lakierowana
Sposób montażu
Przy pomocy gwintów wewnętrznych, Z tulejką centrującą, Przy pomocy osprzętu
Sygnalizacja położenia
Przy pomocy czujników
Stopień ochrony
IP40
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Wielkość
75
Materiał obudowy
Stop aluminium, Anodowanie
Czas pracy ciągłej
100 %
Luz rewersyjny
<= 50 µm
Masowy moment bezwładności JO
1.3459 kgcm2
Skok roboczy
300 mm
Temperatura otoczenia
0 ... 60 °C
Maks. Siła posuwu Fx
450 N
Jałowy moment napędowy
0.155 Nm
Wartość odniesienia dla obciążenia roboczego w pionie
14 kg
Wartość obciążenia użytecznego, w poziomie
14 kg
Pozycja zabudowy
Dowolna
Klasa odporności na korozję CRC
0 – Brak odporności na korozję
Konstrukcja
Elektryczna jednostka miniProwadnicaz napędem śrubowo-kulkowym
Przemieszczana masa własna
3 440 g
Waga produktu
8 050 g
Prowadzenie
Prowadzenie na łożyskach kulkowych
Nr kat.
OT-FESTO032805

Pliki do pobrania - Jednostka mini EGSL-BS-75-300-20P (559342) serii EGSL - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
