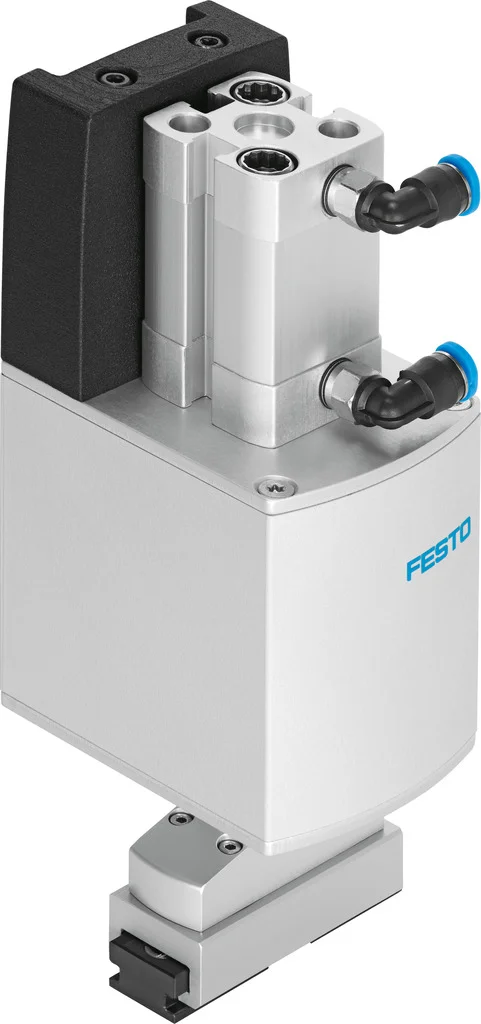

Moduł obrotowy z chwytakiem EHMD-40-RE-GP (4790698) serii EHMD - Festo
SKU: OT-FESTO072325
MPN: EHMD-40-RE-GP
Producent:
Festo
Cena netto/szt.
11 979,18 zł
14 734,39 zł
brutto/szt.
Opis produktu - Moduł obrotowy z chwytakiem EHMD-40-RE-GP (4790698) serii EHMD - Festo
Moduł chwytaka obrotowego EHMD idealnie nadaje się do chwytania i obracania/wyrównywania małych obiektów w automatyce laboratoryjnej i przemyśle elektronicznym. Można go używać np. do łatwego otwierania różnego rodzaju fiolek z próbkami.
- Idealny do małych obiektów w automatyce laboratoryjnej
- Ciągły ruch obrotowy, napęd elektryczny, chwytanie napęd elektryczny lub pneumatyczny
- Chwytanie i obracanie w celu otwierania i zamykania pokryw na buteleczkach
- Opcjonalnie: mocowanie z kompensacją Z wyrównuje skok gwintu pokryw na buteleczkach podczas otwierania i zamykania
Dane techniczne
| Wielkość | 40 |
| Kąt obrotu | bez ograniczeń |
| Skok na szczękę chwytającą | 5 mm |
| Kąt kroku, pełny krok, obrót | 1.8 deg |
| Tolerancja kąta kroku, obrót | +-5 % |
| Liczba szczęk chwytaka | 2 |
| Pozycja montażu | dowolny |
| Konstrukcja | elektryczny napęd wahadłowy |
| Sposób działania | Elektryczny chwytak równoległy |
| Sposób działania, obrót | Hybrydowy silnik skokowy |
| Przełożenie przekładni | 1:1 |
| Sygnalizacja położenia | Obrót: enkoder silnika |
| Funkcja chwytaka | Równolegle |
| Typ silnika | Silnik skokowy |
| Homing | Obrót: indeks enkodera |
| Czujnik położenia wirnika | Enkoder przyrostowy |
| Czujnik położenia wirnika, interfejs | RS422 TTL kanały A-B + impuls zerowy |
| Zasada pomiaru czujnika położenia wirnika | optyczny |
| Ciśnienie robocze | 1.5 bar |
| Maks. wyjściowa prędkość obrotowa | 240 1/min |
| Czas pracy ciągłej | 100% |
| Klasa izolacji | B |
| Maks. pobór prądu, obrót | 60 mA |
| Znamionowe napięcie robocze DC | 24 V |
| Znamionowe napięcie robocze DC, obrót | 5 V |
| Napięcie nominalne DC | 24 V |
| Indukcyjność uzwojenia, faza, obrót | 11 mH |
| Rezystancja uzwojenia, faza, obrót | 5.8 Ohm |
| Liczba impulsów na obrót, obroty | 500 |
| Prąd znamionowy na fazę, obrót | 0.9 A |
| Certyfikacja | RCM Mark |
| Znak KC | KC-EMV |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Odporność na drgania | Sprawdzanie odporności podczas transportu przy drganiach o stopniu intensywności 1 wg FN 942017-4 i EN 60068-2-6 |
| Zgodność z LABS | VDMA24364-strefa III |
| Temperatura przechowywania | -20 degC |
| Względna wilgotność powietrza | 0 - 85% |
| Stopień ochrony | IP20 |
| Temperatura otoczenia | 0 degC |
| Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi), zamykanie | 25 N |
| Zakres siły chwytania na każdą szczękę chwytaka | 5 N |
| Moment trzymający silnika, rotacja | 0.3 Nm |
| Masowy moment bezwładności, obrót | 0.125 kgcm² |
| Maks. wyjściowy moment obrotowy | 0.3 Nm |
| Maks. siła na szczękach chwytaka Fz, statyczna | 30 N |
| Maks. moment na szczęce chwytaka Mx, statyczny | 0.7 Nm |
| Maks. moment na szczęce chwytaka My statyczny | 1.5 Nm |
| Maks. moment na szczęce chwytaka Mz statyczny | 0.7 Nm |
| Maks. obciążenie znamionowe | 0.25 kg |
| Stała posuwu | 1.48 mm/U |
| Waga produktu | 577 g |
| Przyłącze elektryczne 1, funkcja | 2x enkoder |
| Przyłącze elektryczne 1, rodzaj przyłącza | Wtyczka |
| Przyłącze elektryczne 1, technika przyłączeniowa | Układ przyłączy F1 |
| Przyłącze elektryczne 1, liczba pinów/żył | 31 |
| Przyłącze elektryczne 1, układ połączeń | 00995929 |
| Typ mocowania | z rowkiem typu "jaskółczy ogon" |
| Przyłącze pneumatyczne | QS-4 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał pokrywy | PA |
| Materiał obudowy | Stop aluminium, anodowany |
Parametry techniczne - Moduł obrotowy z chwytakiem EHMD-40-RE-GP (4790698) serii EHMD - Festo
Pozycja wyjściowa
Obrót: indeks enkodera
Waga produktu
577 g
Typ silnika
Silnik skokowy
Temperatura przechowywania
-20 ... 70 °C
Względna wilgotność powietrza
0 - 85 %
Interfejs czujnika położenia wirnika
RS422 TTL AB-channel + zero index
Zasada pomiaru czujnika położenia wirnika
Optyczny
Prąd znamionowy silnika
0.9 A
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV, Zgodnie z dyrektywą EU RoHS
Napięcie nominalne DC
24 V
Konstrukcja
elektryczny napęd wahadłowychwytak pneumatyczny
Podłączenie elektryczne 1, typ podłączenia
Wtyczka
Podłączenie elektryczne 1, technologia podłączenia
Schemat połączeń F1
Maks. prędkość obrotowa napędu
240 1/min
Liczba szczęk chwytaka
2
Maks. moment obrotowy napędu
0.3 Nm
Maks. moment na szczęce chwytaka Mx, statyczny
0.7 Nm
Maks. moment na szczęce chwytaka My, statyczny
1.5 Nm
Maks. moment na szczęce chwytaka Mz , statyczny
0.7 Nm
Siła chwytania na szczękę chwytaka przy 0,6 MPa (6 bar, 87 psi), zamknięcie
25 N
Czas pracy ciągłej
100 %
Temperatura otoczenia
0 ... 40 °C
Sposób montażu
Z rowkiem typu jaskółczy ogon
Sygnalizacja położenia
Obrót: enkoder silnika, Chwytanie: Rowek dla czujnika zbliżeniowego
Kąt obrotu
bez ograniczeń
Stopień ochrony
IP20
Dopuszczenie
RCM Mark
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Wielkość
40
Materiał obudowy
Stop aluminium, anodowany
Ciśnienie robocze
1.5 ... 8 bar
Siła chwytu na szczękę chwytającą
5 ... 35 N
Skok na szczękę chwytaka
5 mm
Funkcja chwytaka
Równoległy
Znak KC
KC-EMV
Klasa izolacji
B
Czujnik położenia wirnika
Enkoder przyrostowy
Pozycja zabudowy
Dowolna
Przyłącza pneumatyczne
QS-4
Nr kat.
OT-FESTO072325
Pliki do pobrania - Moduł obrotowy z chwytakiem EHMD-40-RE-GP (4790698) serii EHMD - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
