Dalmierz do pomiaru poziomu O1DLF3KG/IO-LINK (O1D300) - IFM

SKU: OC-IFM012398 MPN: O1D300
Producent: IFM
Cena netto/szt. 1 774,35 zł
2 182,45 zł brutto/szt.
Dalmierz do pomiaru poziomu O1DLF3KG/IO-LINK (O1D300) - IFM
1 774,35 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: Do 2-3 dni więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Dalmierz do pomiaru poziomu O1DLF3KG/IO-LINK (O1D300) - IFM

  • Niezawodny optyczny pomiar poziomu o dużych zasięgach do 9,8 m
  • Skalowalny zakres pomiarowy i funkcja okien
  • Dwa wyjścia przełączające, z których jedno można skonfigurować jako analogowe
  • Szeroka gama elementów do szybkiego montażu i dokładnej, drobnej regulacji
  • Doskonały stosunek ceny do wydajności
  • Wygodna komunikacja i parametryzacja przez IO-Link

Cechy produktu

Klasa ochrony laserowej2
Obudowaprostopadłościan

Dane elektryczne

Napięcie zasilania[V]18...30 DC; (supply class 2 zgodnie z cULus)
Pobór prądu[mA]< 150
Klasa ochronyIII
Zabezpieczenie przed odwrotną polaryzacjątak
Typ. czas życia[h]50000
Zasada pomiaruoptyczny

Wejścia / wyjścia

Liczba wejść i wyjśćLiczba wyjść binarnych: 2; Liczba wyjść analogowych: 1

Wyjścia

Łączna liczba wyjść2
Wykonanie elektrycznePNP
Liczba wyjść binarnych2
Funkcja wyjścianormalnie otwarte / zamknięte; (programowalny)
Maks. prąd obciążenia na wyjście[mA]200
Liczba wyjść analogowych1
Analogowe wyjście prądowe[mA]4...20; (IEC 61131-2)
Maks. obciążenie[Ω]250
Analogowe wyjście napięciowe[V]0...10; (IEC 61131-2)
Min. rezystancja obciążenia[Ω]5000
Zabezpieczenie przed zwarciemtak
Typ zabezpieczenia przed zwarciemimpulsowe
Zabezpieczenie przed przeciążeniemtak

Strefa działania

Maks. szerokość plamki świetlnej[mm]15
Maks. wysokość plamki światła[mm]15
Rozmiary plamki światlnej odnoszą się do10 m
Tłumienie tła[m]10...100

Zakres pomiaru / nastaw

Zakres pomiarowy[m]0,2...10; (biały papier 200 x 200 mm 90% reemisji)
Częstotliwość próbkowania[Hz]1...33

Interfejsy

Interfejs komunikacyjnyIO-Link
Typ transmisjiCOM2 (38,4 kBaud)
IO-Link Revision1.1
Norma SDCIIEC 61131-9
ProfilSmart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis
SIO trybtak
Wymagany typ portu masteraA
Ilość danych analogowych2
Ilość danych binarnych2
Min.czas cyklu procesu[ms]6
Obsługiwane DeviceID
Typ działaniaDeviceID
default813

Warunki pracy

Temperatura otoczenia[°C]-10...60
OchronaIP 67

Testy / dopuszczenia

EMC
EN 60947-5-2
Klasa ochrony laserowej2
Uwagi dotyczące ochrony lasera
Uwaga:światło laserowe
Moc:<= 4,0 mW
Długość fali:650 nm
puls:1,3 ns
Nie wolno patrzyć w żródło w światło.
Unikaj ekspozycji na światło lasera.
klasa laserowa:2
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Complies with 21 CFR 1040.10 except for conformance with IEC 60825-1 Ed. 3, as described in Laser Notice No. 56, dated May 8, 2019.
MTTF[lata]107

Dane mechaniczne

Waga[g]240
Obudowaprostopadłościan

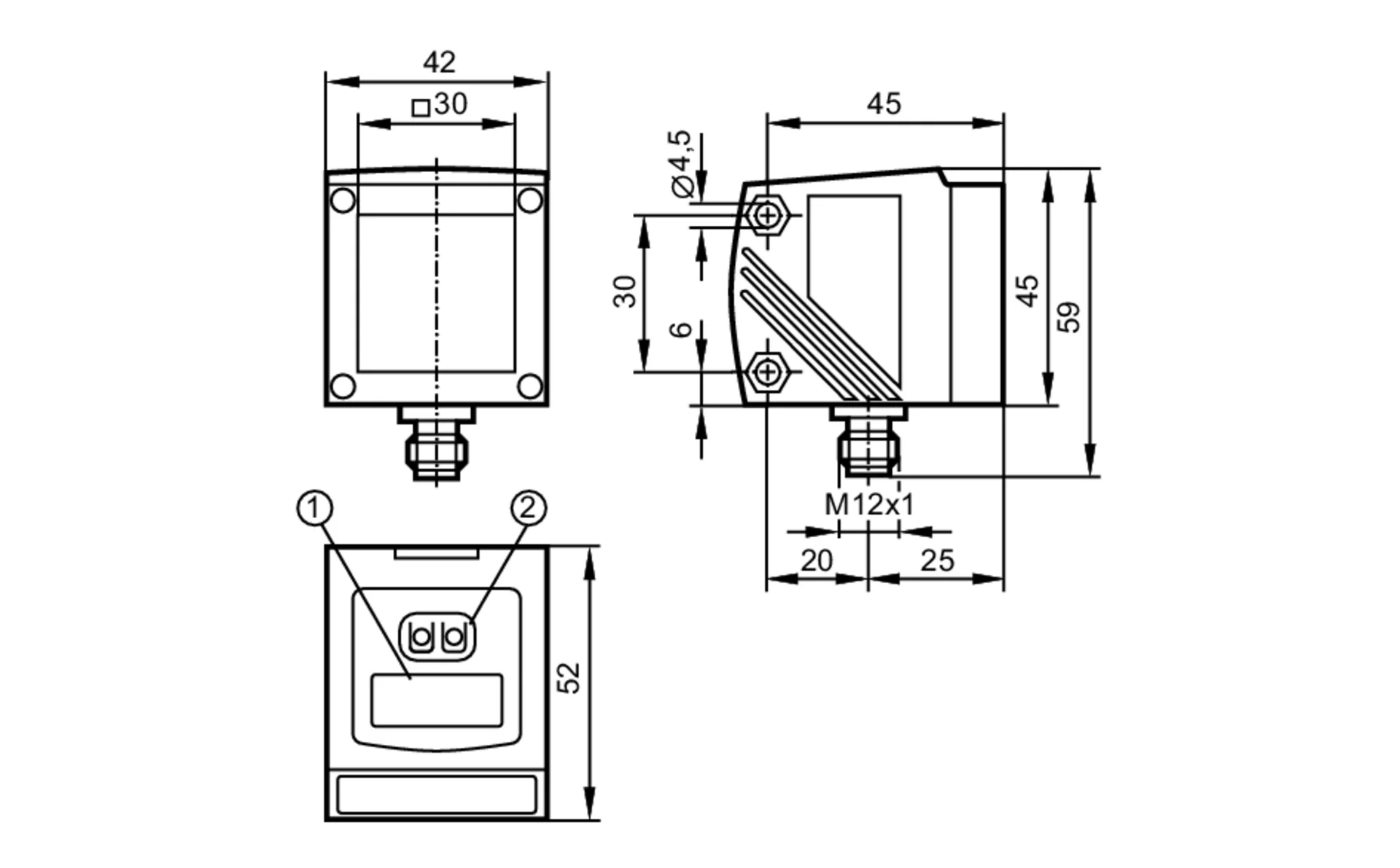

Wymiary[mm]59 x 42 x 52
Materiałobudowa: cynk odlewany ciśnieniowo; szybka przednia: szkło; okno LED: PC
Umiejscowienie soczewkisoczewki z boku

Wyświetlacze / elementy robocze

Wyświetlacz
Stan wyjścia2 x LED, kolor żółty
działanieLED, kolor zielony
Odległość, programowalnywyświetlacz alfanumeryczny, 4-cyfrowy

Akcesoria

Akcesoria (opcjonalne)
Szybka ochronna, E21133

Uwagi

Uwagi
Napięcie eksplatacji "supply class 2" zgodnie z cULus
Sztuk w opakowaniu1 szt.

Połączenie elektryczne

PodłączenieKonektor: 1 x M12; kodowanie: A

Inne dane

ParametrZakres ustawieńUstawienia fabryczne
Unicm, m, inchcm
OU1Hno, Hnc, Fno, FncHno
SP1 [cm]20,0...999,5100,0
rP1 [cm]20,0...999,580,0
OU2Hno, Hnc, Fno, Fnc, I, UI
SP2 [cm]20,0...999,5200,0
rP2 [cm]20,0...999,5180,0
ASP [cm]20,0...999,50
AEP [cm]20,0...999,5979,5
dr1 [s]0...0,1...50
dr2 [s]0...0,1...50
FOU1ON ; OFFOFF
FOU2ON ; OFFOFF
dFO [s]0...0,1...50
EMP [cm]20,0...999,520,0
cMEd [cm]20,0...999,5-
dISON ; OFFON
mEAn [s]OFF ; 1...60OFF
rATE [Hz]1...3315
Powtarzalność / Dokładność
OdległośćPowtarzalność mierzonych wartościDokładność
biały (90% reemisji)szary (18% reemisji)biały (90% reemisji)szary (18% reemisji)
20,0...100,0 cm± 0,45 cm± 0,6 cm± 1,5 cm± 1,6 cm
100,0...200,0 cm± 0,5 cm± 0,8 cm± 1,5 cm± 1,8 cm
200,0...400,0 cm± 1,6 cm± 1,9 cm± 2,5 cm± 3,0 cm
400,0...600,0 cm± 2,4 cm± 3,3 cm± 3,5 cm± 4,5 cm
600,0...1000,0 cm± 5,0 cm± 6,5 cm
Częstotliwość próbkowania15Hz
Obce światło na obiekcie< 40 klx
Powtarzalność / Dokładność
OdległośćPowtarzalność mierzonych wartościDokładność
biały (90% reemisji)szary (18% reemisji)biały (90% reemisji)szary (18% reemisji)
20,0...200,0 cm± 1,4 cm± 1,4 cm± 2,4 cm± 2,4 cm
200,0...400,0 cm± 2,5 cm± 3,0 cm± 3,5 cm± 4,0 cm
400,0...600,0 cm± 3,1 cm± 4,5 cm± 4,1 cm± 5,5 cm
600,0...1000,0 cm± 6,0 cm± 7,0 cm
Częstotliwość próbkowania15Hz
Obce światło na obiekcie40...100 klx
Powtarzalność / Dokładność
OdległośćPowtarzalność mierzonych wartościDokładność
biały (90% reemisji)szary (18% reemisji)biały (90% reemisji)szary (18% reemisji)
20,0...100,0 cm± 0,4 cm± 0,45 cm± 1,4 cm± 1,5 cm
100,0...200,0 cm± 0,45 cm± 0,6 cm± 1,5 cm± 1,6 cm
200,0...400,0 cm± 1,35 cm± 1,4 cm± 2,3 cm± 2,4 cm
400,0...600,0 cm± 1,9 cm± 2,1 cm± 2,9 cm± 3,1 cm
600,0...1000,0 cm± 3,7 cm± 4,7 cm
Częstotliwość próbkowania1 Hz
Obce światło na obiekcie< 40 klx
Powtarzalność / Dokładność
OdległośćPowtarzalność mierzonych wartościDokładność
biały (90% reemisji)szary (18% reemisji)biały (90% reemisji)szary (18% reemisji)
20,0...200,0 cm± 1,0 cm± 1,0 cm± 2,0 cm± 2,0 cm
200,0...400,0 cm± 1,8 cm± 1,9 cm± 2,8 cm± 2,9 cm
400,0...600,0 cm± 2,3 cm± 2,7 cm± 3,3 cm± 3,7 cm
600,0...1000,0 cm± 3,8 cm± 4,8 cm
Częstotliwość próbkowania1 Hz
Obce światło na obiekcie40...100 klx
Zasięg dla obiektu czarnego (6% reemisji)<= 4000 mm
Wartości podane dla
stałe warunki otoczenia23 °C / 960 hPa
minimalny czas włączania w minutach10
