Cena netto/szt.
1 756,80 zł
2 160,86 zł
brutto/szt.
.png)
Opis produktu - Dalmierz laserowy O1DLF3KG/IO-LINK (O1D102) - IFM
- Niezawodny optyczny pomiar odległości
- Dwa wyjścia przełączające, z których jedno można skonfigurować jako analogowe
- Skalowalny zakres pomiarowy i funkcja okien
- Do zastosowań z eliminacją tła
- Doskonały stosunek ceny do wydajności
- Wygodna komunikacja i parametryzacja przez IO-Link
Cechy produktu
| Klasa ochrony laserowej | 2 |
| Obudowa | prostopadłościan |
Dane elektryczne
| Napięcie zasilania[V] | 18...30 DC |
| Pobór prądu[mA] | < 150 |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Typ. czas życia[h] | 50000 |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 |
Wyjścia
| Łączna liczba wyjść | 2 |
| Wykonanie elektryczne | PNP |
| Liczba wyjść binarnych | 2 |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (programowalny) |
| Maks. prąd obciążenia na wyjście[mA] | 200 |
| Liczba wyjść analogowych | 1 |
| Analogowe wyjście prądowe[mA] | 4...20; (IEC 61131-2) |
| Maks. obciążenie[Ω] | 250 |
| Analogowe wyjście napięciowe[V] | 0...10; (IEC 61131-2) |
| Min. rezystancja obciążenia[Ω] | 5000 |
| Zabezpieczenie przed zwarciem | tak |
| Typ zabezpieczenia przed zwarciem | impulsowe |
| Zabezpieczenie przed przeciążeniem | tak |
Strefa działania
| Maks. szerokość plamki świetlnej[mm] | 6 |
| Maks. wysokość plamki światła[mm] | 6 |
| Rozmiary plamki światlnej odnoszą się do | 3,5 m |
| Tłumienie tła[m] | 0...4 |
Zakres pomiaru / nastaw
| Zakres pomiarowy[m] | 0,2...3,5; (czarne błyszczące powierzchnie) |
| Częstotliwość próbkowania[Hz] | 1...50; (ustawienie wstępne: 5) |
Interfejsy
| Interfejs komunikacyjny | IO-Link | ||||
| Typ transmisji | COM2 (38,4 kBaud) | ||||
| IO-Link Revision | 1.1 | ||||
| Norma SDCI | IEC 61131-9 | ||||
| Profil | Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis | ||||
| SIO tryb | tak | ||||
| Wymagany typ portu mastera | A | ||||
| Ilość danych analogowych | 2 | ||||
| Ilość danych binarnych | 3 | ||||
| Min.czas cyklu procesu[ms] | 6 | ||||
| Obsługiwane DeviceID |
|
Warunki pracy
| Temperatura otoczenia[°C] | -10...60 |
| Ochrona | IP 67 |
Testy / dopuszczenia
| EMC |
| |||||||||||||||
| Klasa ochrony laserowej | 2 | |||||||||||||||
| Uwagi dotyczące ochrony lasera |
| |||||||||||||||
| MTTF[lata] | 173 |

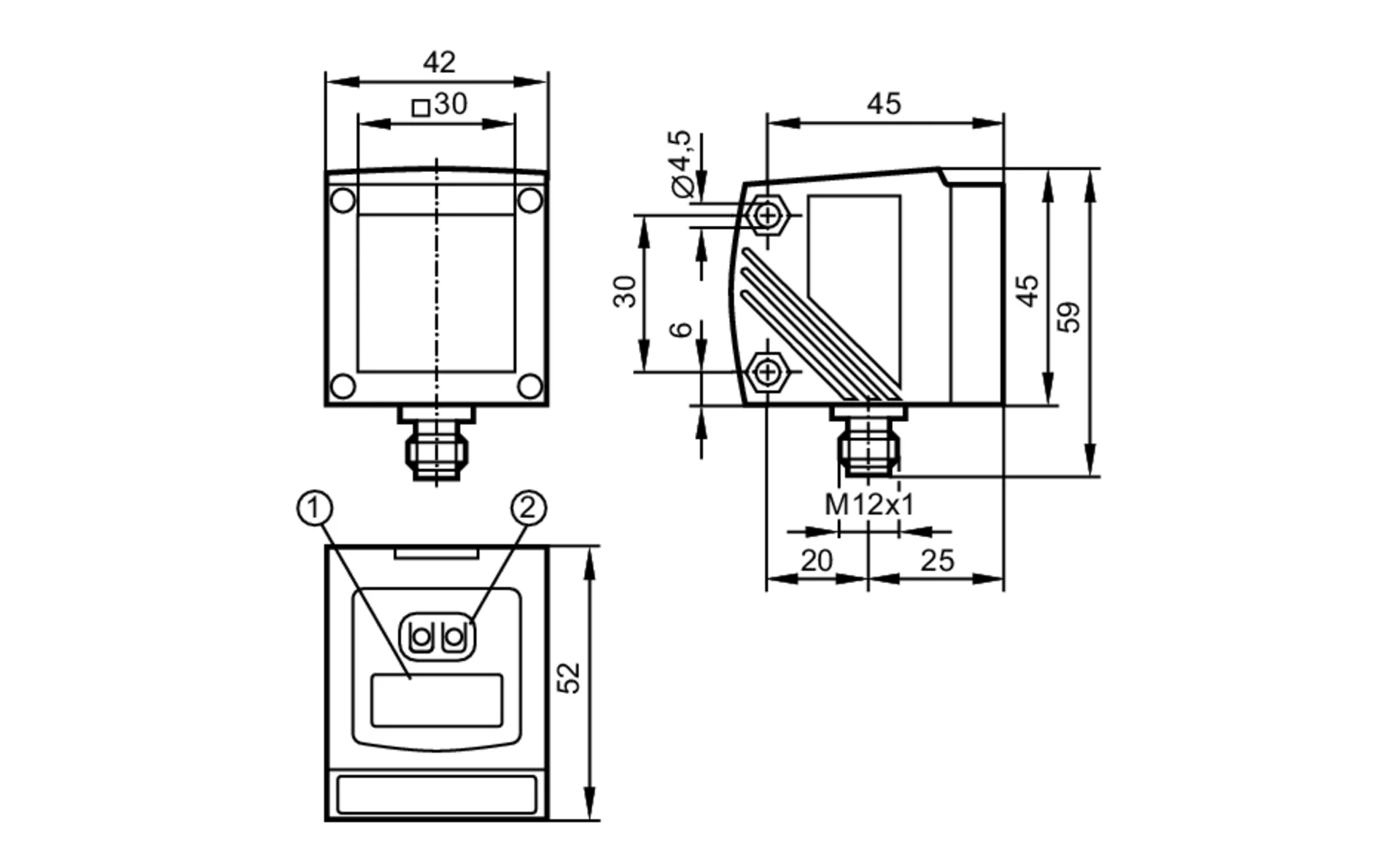

Dane mechaniczne
| Waga[g] | 241,7 |
| Obudowa | prostopadłościan |
| Wymiary[mm] | 59 x 42 x 52 |
| Materiał | obudowa: cynk odlewany ciśnieniowo; szybka przednia: szkło; okno LED: PC |
| Umiejscowienie soczewki | soczewki z boku |
Wyświetlacze / elementy robocze
| Wyświetlacz |
|
Akcesoria
| Akcesoria (opcjonalne) |
|
Uwagi
| Uwagi |
| |
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12; kodowanie: A |
Inne dane
| Parametr | Zakres ustawień | Ustawienia fabryczne |
| Uni | mm, m, inch | mm |
| OU1 | Hno, Hnc, Fno, Fnc | Hno |
| SP1 [mm] | 200...3500 | 1000 |
| nSP1 [mm] | 200...3500 | 800 |
| FSP1 [mm] | 200...3500 | 1200 |
| OU2 | Hno, Hnc, Fno, Fnc, I, U | I |
| SP2 [mm] | 200...3500 | 2000 |
| nSP2 [mm] | 200...3500 | 1800 |
| FSP2 [mm] | 200...3500 | 2200 |
| ASP [mm] | 0...3500 | 0 |
| AEP [mm] | 0...3500 | 3500 |
| rATE [Hz] | 1...50 | 5 |
| dS1 [s] | 0...0,1...5 | 0 |
| dr1 [s] | 0...0,1...5 | 0 |
| dS2 [s] | 0...0,1...5 | 0 |
| dr2 [s] | 0...0,1...5 | 0 |
| dFo [s] | 0...0,1...5 | 0 |
| dIS | d1...3 ; rd1...3; OFF | d3 |
Powtarzalność / Dokładność
| Odległość | Powtarzalność mierzonych wartości | Dokładność | ||
| biały (90% reemisji) | szary (18% reemisji) | biały (90% reemisji) | szary (18% reemisji) | |
| 200...1000 mm | ± 6,5 mm | ±7,5 mm | ± 32 mm | ± 40 mm |
| 1000...2000 mm | ± 8 mm | ±9,5 mm | ± 33 mm | ± 40 mm |
| 2000...3000 mm | ± 17 mm | ±19 mm | ± 42 mm | ± 50 mm |
| 3000...3500 mm | ± 23 mm | ±25 mm | ± 50 mm | ± 55 mm |
| Wartości podane dla | |
| stałe warunki otoczenia | 23 °C / 960 hPa |
| minimalny czas włączania w minutach | 10 |
Parametry techniczne - Dalmierz laserowy O1DLF3KG/IO-LINK (O1D102) - IFM
Nr kat.
OC-IFM012356
Pliki do pobrania - Dalmierz laserowy O1DLF3KG/IO-LINK (O1D102) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
