Dalmierz laserowy O1DLF3KG/IO-LINK (O1D105) - IFM

SKU: OC-IFM012359 MPN: O1D105
Producent: IFM
Cena netto/szt. 1 756,80 zł
2 160,86 zł brutto/szt.
Dalmierz laserowy O1DLF3KG/IO-LINK (O1D105) - IFM
1 756,80 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: Do 2-3 dni więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Dalmierz laserowy O1DLF3KG/IO-LINK (O1D105) - IFM

  • Niezawodny optyczny pomiar odległości o dużych zasięgach do 10 m
  • Dwa wyjścia przełączające, z których jedno można skonfigurować jako analogowe
  • Skalowalny zakres pomiarowy i funkcja okien
  • Do zastosowań z eliminacją tła
  • Doskonały stosunek ceny do wydajności
  • Wygodna komunikacja i parametryzacja przez IO-Link

Cechy produktu

Klasa ochrony laserowej2
Obudowaprostopadłościan

Dane elektryczne

Napięcie zasilania[V]18...30 DC
Pobór prądu[mA]< 150
Klasa ochronyIII
Zabezpieczenie przed odwrotną polaryzacjątak
Typ. czas życia[h]50000

Wejścia / wyjścia

Liczba wejść i wyjśćLiczba wyjść binarnych: 2; Liczba wyjść analogowych: 1

Wyjścia

Łączna liczba wyjść2
Wykonanie elektrycznePNP
Liczba wyjść binarnych2
Funkcja wyjścianormalnie otwarte / zamknięte; (programowalny)
Maks. prąd obciążenia na wyjście[mA]200
Liczba wyjść analogowych1
Analogowe wyjście prądowe[mA]4...20; (skalowany IEC 61131-2)
Maks. obciążenie[Ω]250
Analogowe wyjście napięciowe[V]0...10; (skalowany IEC 61131-2)
Min. rezystancja obciążenia[Ω]5000
Zabezpieczenie przed zwarciemtak
Typ zabezpieczenia przed zwarciemimpulsowe
Zabezpieczenie przed przeciążeniemtak

Strefa działania

Maks. szerokość plamki świetlnej[mm]15
Maks. wysokość plamki światła[mm]15
Rozmiary plamki światlnej odnoszą się do10 m
Tłumienie tła[m]10...100

Zakres pomiaru / nastaw

Zakres pomiarowy[m]0,2...10; (biały papier 200 x 200 mm 90% reemisji)
Częstotliwość próbkowania[Hz]1...33

Interfejsy

Interfejs komunikacyjnyIO-Link
Typ transmisjiCOM2 (38,4 kBaud)
IO-Link Revision1.1
Norma SDCIIEC 61131-9
ProfilSmart Sensor: Device Identification; Device Diagnosis; Device Teach Channel; Binary Data Channel; Process Data Variable
SIO trybtak
Wymagany typ portu masteraA
Ilość danych analogowych2
Ilość danych binarnych2
Min.czas cyklu procesu[ms]6
Obsługiwane DeviceID
Typ działaniaDeviceID
default809

Warunki pracy

Temperatura otoczenia[°C]-10...60
OchronaIP 67

Testy / dopuszczenia

EMC
EN 60947-5-2
Klasa ochrony laserowej2
Uwagi dotyczące ochrony lasera
Uwaga:światło laserowe
Moc:<= 4,0 mW
Długość fali:650 nm
puls:1,3 ns
Nie wolno patrzyć w żródło w światło.
Unikaj ekspozycji na światło lasera.
klasa laserowa:2
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Complies with 21 CFR 1040.10 except for conformance with IEC 60825-1 Ed. 3, as described in Laser Notice No. 56, dated May 8, 2019.
MTTF[lata]107

Dane mechaniczne

Waga[g]244,5
Obudowaprostopadłościan

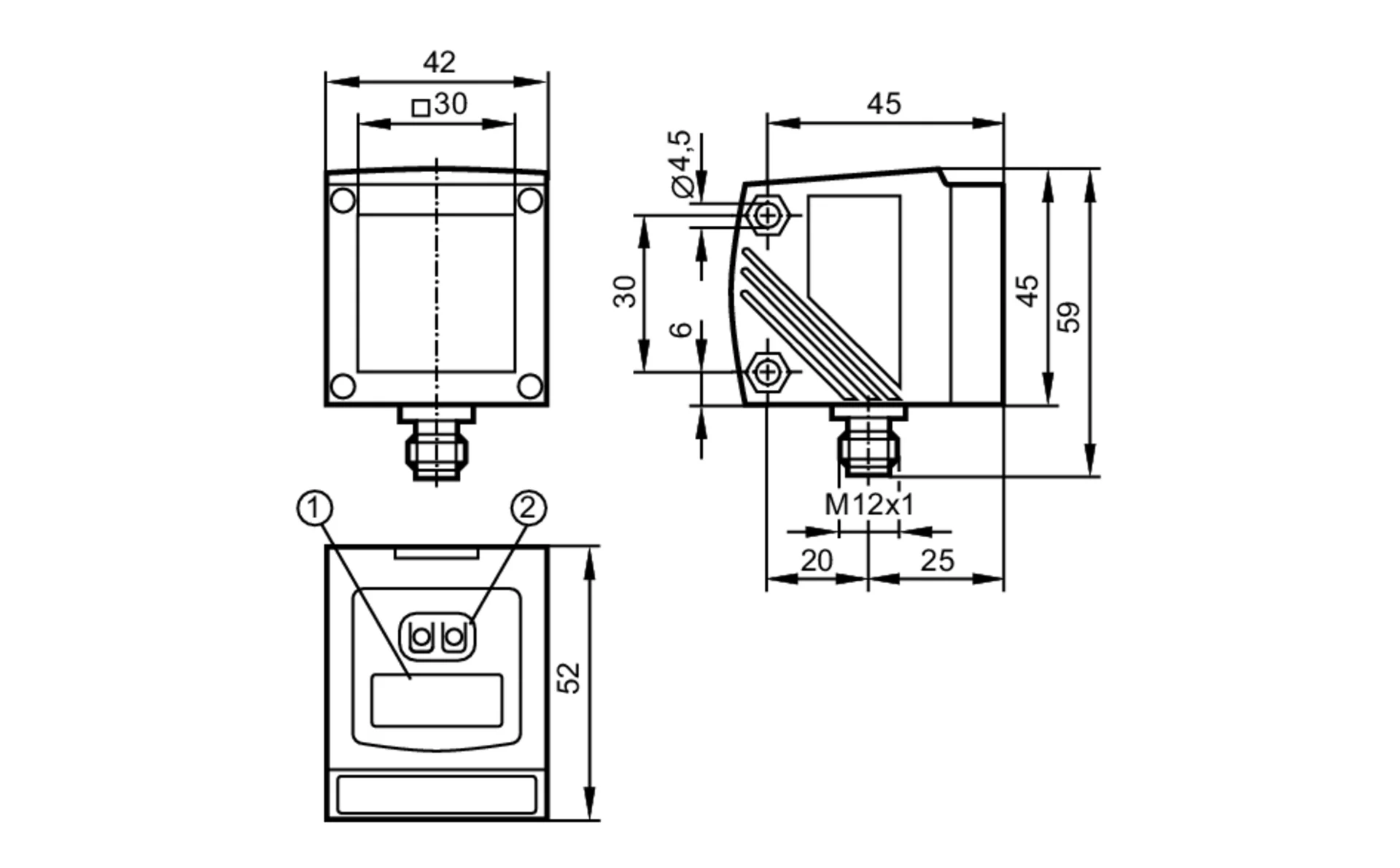

Wymiary[mm]59 x 42 x 52
Materiałobudowa: cynk odlewany ciśnieniowo; szybka przednia: szkło; okno LED: PC
Umiejscowienie soczewkisoczewki z boku

Wyświetlacze / elementy robocze

Wyświetlacz
Stan wyjścia2 x LED, kolor żółty
działanieLED, kolor zielony
Odległość, programowalnywyświetlacz alfanumeryczny, 4-cyfrowy

Akcesoria

Akcesoria (opcjonalne)
Szybka ochronna, E21133

Uwagi

Uwagi
Napięcie eksplatacji "supply class 2" zgodnie z cULus
Sztuk w opakowaniu1 szt.

Połączenie elektryczne

PodłączenieKonektor: 1 x M12; kodowanie: A

Inne dane

ParametrZakres ustawieńUstawienia fabryczne
Unimm, m, inchmm
OU1Hno, Hnc, Fno, FncHno
SP1200...99991000
nSP1200...9999800
FSP1200...99991200
OU2Hno, Hnc, Fno, Fnc, I, UI
SP2200...99992000
nSP2200...99991800
FSP2200...99992200
ASP0...99990
AEP0...99999999
rATE [Hz]1...3315
dS10...0,1...50
dr10...0,1...50
dS20...0,1...50
dr20...0,1...50
dFo0...0,1...50
dISd1...3; rd1...3; OFFd3
Powtarzalność / Dokładność
OdległośćPowtarzalność mierzonych wartościDokładność
biały (90% reemisji)szary (18% reemisji)biały (90% reemisji)szary (18% reemisji)
200...1000 mm± 4,5 mm± 6,0 mm± 15,0 mm± 16,0 mm
1000...2000 mm± 5,0 mm±8,0 mm± 15,0 mm± 18,0 mm
2000...4000 mm± 16,0 mm±19,0 mm± 25,0 mm± 30,0 mm
4000...6000 mm± 24,0 mm± 33,0 mm± 35,0 mm± 45,0 mm
6000...10000 mm± 50,0 mm-± 65,0 mm-
Częstotliwość próbkowania15 Hz
Obce światło na obiekcie< 40 klx
Powtarzalność / Dokładność
OdległośćPowtarzalność mierzonych wartościDokładność
biały (90% reemisji)szary (18% reemisji)biały (90% reemisji)szary (18% reemisji)
200...2000 mm± 14,0 mm± 14,0 mm± 24,0 mm± 24,0 mm
2000...4000 mm± 25,0 mm± 30,0 mm± 35,0 mm± 40 mm
4000...6000 mm± 31,0 mm±45,0 mm± 41,0 mm± 55,0 mm
6000...10000 mm± 60,0 mm-± 70,0 mm-
Częstotliwość próbkowania15 Hz
Obce światło na obiekcie< 40...100 klx
Zasięg dla obiektu czarnego (6% reemisji)<= 4000 klx
Wartości podane dla
stałe warunki otoczenia23 °C / 960 hPa
minimalny czas włączania w minutach10
