Opis produktu - Dalmierz laserowy O1DLF3KG/IO-LINK (O1D155) - IFM
- Niezawodny optyczny pomiar odległości o dużych zasięgach do 6 m
- Dwa wyjścia przełączające, z których jedno można skonfigurować jako analogowe
- Skalowalny zakres pomiarowy i funkcja okien
- Laser klasy 1 zgodny z wymaganiami branży motoryzacyjnej
- Doskonały stosunek ceny do wydajności
- Wygodna komunikacja i parametryzacja przez IO-Link
Cechy produktu
| Rodzaj światła | światło czerwone |
| Klasa ochrony laserowej | 1 |
| Obudowa | prostopadłościan |
Dane elektryczne
| Napięcie zasilania[V] | 18...30 DC |
| Pobór prądu[mA] | < 150 |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Rodzaj światła | światło czerwone |
| Długość fali[nm] | 650 |
| Typ. czas życia[h] | 50000 |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 |
Wyjścia
| Łączna liczba wyjść | 2 |
| Wykonanie elektryczne | PNP |
| Liczba wyjść binarnych | 2 |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (programowalny) |
| Maks. prąd obciążenia na wyjście[mA] | 200 |
| Liczba wyjść analogowych | 1 |
| Analogowe wyjście prądowe[mA] | 4...20; (IEC 61131-2) |
| Maks. obciążenie[Ω] | 250 |
| Analogowe wyjście napięciowe[V] | 0...10; (IEC 61131-2) |
| Min. rezystancja obciążenia[Ω] | 5000 |
| Zabezpieczenie przed zwarciem | tak |
| Typ zabezpieczenia przed zwarciem | impulsowe |
| Zabezpieczenie przed przeciążeniem | tak |
Strefa działania
| Maks. szerokość plamki świetlnej[mm] | 8 |
| Maks. wysokość plamki światła[mm] | 8 |
| Rozmiary plamki światlnej odnoszą się do | 6 m |
| Tłumienie tła[m] | 6...100 |
Zakres pomiaru / nastaw
| Zakres pomiarowy[m] | 0,3...6; (biały papier 200 x 200 mm 90% reemisji) |
| Częstotliwość próbkowania[Hz] | 1...33 |
Interfejsy
| Interfejs komunikacyjny | IO-Link | |||||||||
| Typ transmisji | COM2 (38,4 kBaud) | |||||||||
| IO-Link Revision | 1.1 | |||||||||
| Norma SDCI | IEC 61131-9 | |||||||||
| Profil |
| |||||||||
| SIO tryb | tak | |||||||||
| Wymagany typ portu mastera | A | |||||||||
| Ilość danych analogowych | 2 | |||||||||
| Ilość danych binarnych | 2 | |||||||||
| Min.czas cyklu procesu[ms] | 6 | |||||||||
| Obsługiwane DeviceID |
|
Warunki pracy
| Temperatura otoczenia[°C] | -10...60 |
| Ochrona | IP 67 |
Testy / dopuszczenia
| EMC |
| |||||||
| Klasa ochrony laserowej | 1 | |||||||
| Uwagi dotyczące ochrony lasera |
| |||||||
| MTTF[lata] | 186 |

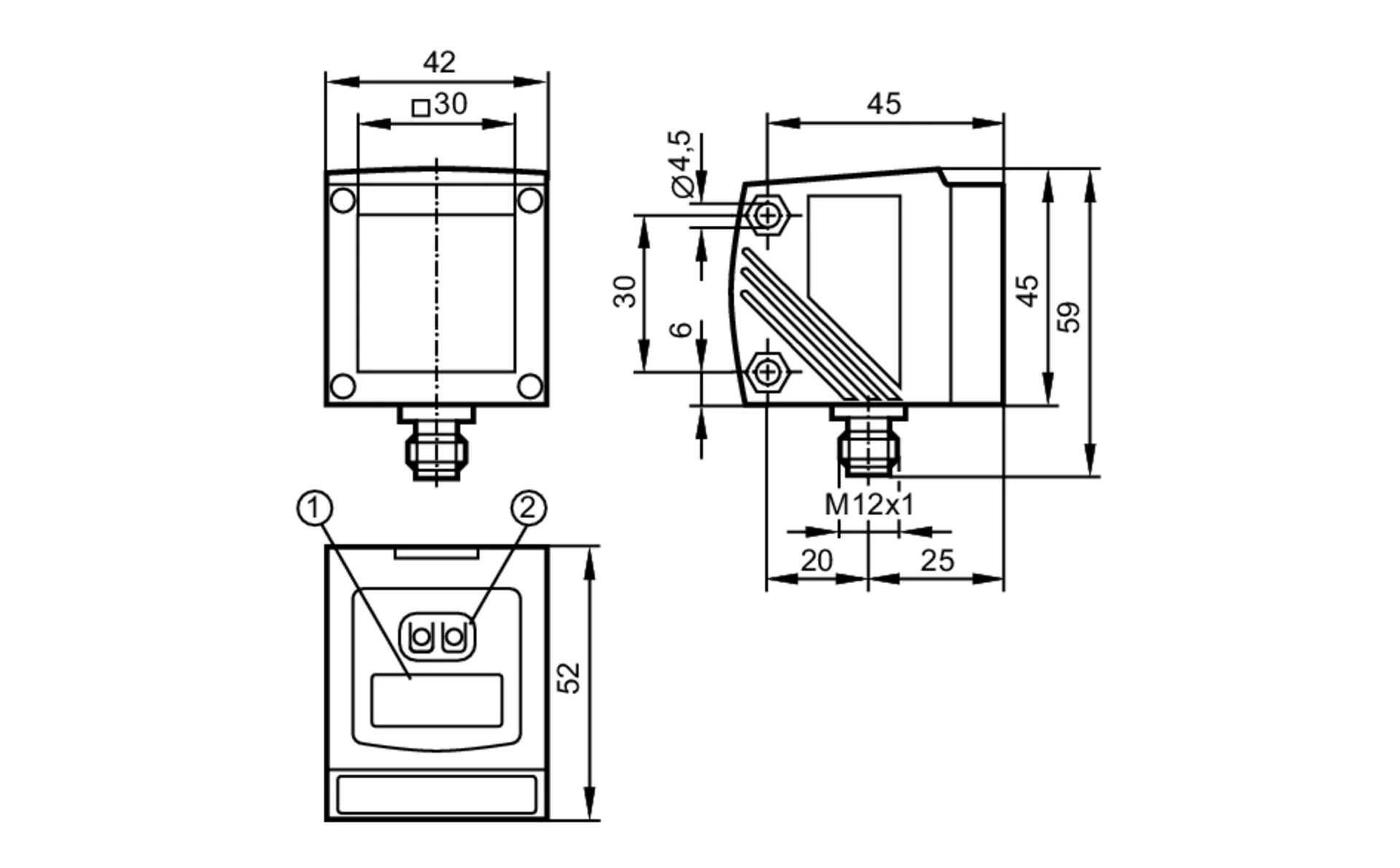

Dane mechaniczne
| Waga[g] | 243 |
| Obudowa | prostopadłościan |
| Wymiary[mm] | 59 x 42 x 52 |
| Materiał | obudowa: cynk odlewany ciśnieniowo; szybka przednia: szkło; okno LED: PC |
Wyświetlacze / elementy robocze
| Wyświetlacz |
|
Akcesoria
| Akcesoria (opcjonalne) |
|
Uwagi
| Uwagi |
| |
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12; kodowanie: A |
Inne dane
| Parametr | Zakres ustawień | Ustawienia fabryczne |
| Uni | mm, m, inch | mm |
| OU1 | Hno, Hnc, Fno, Fnc | Hno |
| SP1 | 300...5999 | 1000 |
| nSP1 | 300...5999 | 800 |
| FSP1 | 300...5999 | 1200 |
| OU2 | Hno, Hnc, Fno, Fnc, I, U | I |
| SP2 | 300...5999 | 2000 |
| nSP2 | 300...5999 | 1800 |
| FSP2 | 300...5999 | 2200 |
| ASP | 0...5999 | 0 |
| AEP | 0...5999 | 5999 |
| rATE [Hz] | 1...33 | 15 |
| dS1 | 0...0,1...5 | 0 |
| dr1 | 0...0,1...5 | 0 |
| dS2 | 0...0,1...5 | 0 |
| dr2 | 0...0,1...5 | 0 |
| dFo | 0...0,1...5 | 0 |
| dIS | d1...3 ; rd1...3; OFF | d3 |
Powtarzalność / Dokładność
| Odległość | Powtarzalność mierzonych wartości | Dokładność | ||
| biały (90% reemisji) | szary (18% reemisji) | biały (90% reemisji) | szary (18% reemisji) | |
| 300...1000 mm | ± 11 mm | ± 13 mm | ± 31mm | ± 33 mm |
| 1000...2000 mm | ± 28 mm | ± 30 mm | ± 48 mm | ± 50 mm |
| 2000...3000 mm | ± 50 mm | ± 50 mm | ± 70 mm | ± 70 mm |
| 3000...4000 mm | ± 85 mm | ± 85 mm | ± 105 mm | ± 105 mm |
| 4000...5000 mm | ± 105 mm | ± 125 mm | ||
| 5000...6000 mm | ± 145 mm | ± 165 mm |
| Częstotliwość próbkowania | 15 Hz |
Powtarzalność / Dokładność
| Odległość | Powtarzalność mierzonych wartości | Dokładność | ||
| biały (90% reemisji) | szary (18% reemisji) | biały (90% reemisji) | szary (18% reemisji) | |
| 300...1000 mm | ± 8 mm | ± 10 mm | ± 28 mm | ± 30 mm |
| 1000...2000 mm | ± 25 mm | ± 25 mm | ± 45 mm | ± 45 mm |
| 2000...3000 mm | ± 38 mm | ± 38 mm | ± 58 mm | ± 58 mm |
| 3000...4000 mm | ± 70 mm | ± 70 mm | ± 90 mm | ± 90 mm |
| 4000...5000 mm | ± 100 mm | ± 120 mm | ||
| 5000...6000 mm | ± 100 mm | ± 120 mm |
| Częstotliwość próbkowania | 1 Hz |
| Zasięg dla obiektu czarnego (6% reemisji) | <= 2500 klx |
| Wartości podane dla | |
| Obce światło na obiekcie | < 100 klx |
| stałe warunki otoczenia | 23 °C / 960 hPa |
| minimalny czas włączania w minutach | 10 |
Parametry techniczne - Dalmierz laserowy O1DLF3KG/IO-LINK (O1D155) - IFM
Nr kat.
OC-IFM012369
Pliki do pobrania - Dalmierz laserowy O1DLF3KG/IO-LINK (O1D155) - IFM
- Karta katalogowa Pobierz
