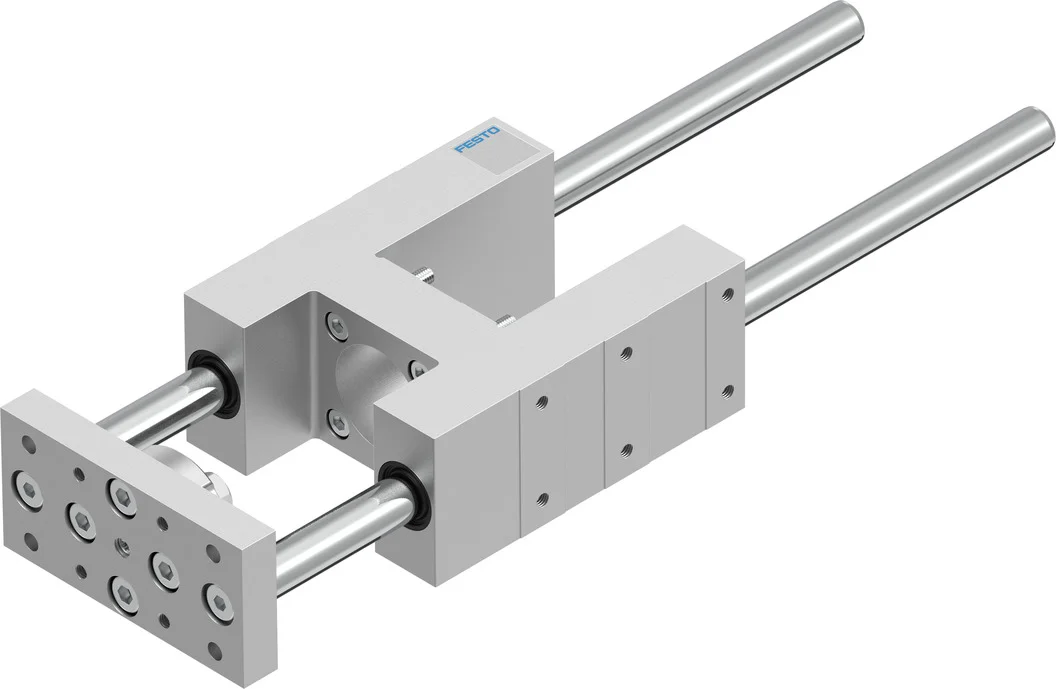

Jednostka prowadząca EAGF-V2-KF-40-200 (2782976) serii EAGF - Festo
SKU: OT-FESTO058405
MPN: EAGF-V2-KF-40-200
Producent:
Festo
Cena netto/szt.
3 447,70 zł
4 240,67 zł
brutto/szt.
Opis produktu - Jednostka prowadząca EAGF-V2-KF-40-200 (2782976) serii EAGF - Festo
Cicho pracujące jednostki prowadzące EAGF do siłowników elektrycznych odbierają zewnętrzne obciążenie poprzeczne i oferują dobre zabezpieczenie przed obrotem nawet w przypadku wysokich momentów.
- Do siłowników elektrycznych EPCC, EPCO i ESBF
- Do przejmowania sił i momentów pochodzących z procesu
- Wysoka dokładność prowadzenia
Dane techniczne
| Wielkość | 40 |
| Skok | 200 mm |
| Luz cofania | 0 µm |
| Pozycja montażu | dowolny |
| Prowadnica | Prowadnica z łożyskami kulkowymi w obiegu zamkniętym |
| Konstrukcja | Prowadnica |
| Klasa odporności korozyjnej wg normy Festo | 0 - Brak obciążenia korozyjnego |
| Zgodność z LABS | VDMA24364-B2-L |
| Temperatura otoczenia | -20 degC |
| Maks. siła Fy | 1000 N |
| Maks. siła Fy statyczna | 1260 N |
| Maks. siła Fz | 1000 N |
| Maks. siła Fz, statyczna | 1260 N |
| Maks. moment Mx | 44 Nm |
| Maks. moment Mx, statyczny | 55 Nm |
| Maks. moment My | 52 Nm |
| Maks. moment My, statyczny | 65 Nm |
| Maks. moment Mz | 52 Nm |
| Maks. moment statyczny Mz | 65 Nm |
| Siła przesunięcia | 15 N |
| Ruchoma masa własna | 1923 g |
| Waga produktu | 3157 g |
| Środek ciężkości masy ruchomej przy 0 mm skoku | 38 mm |
| Dodatkowy środek ciężkości ruchomej masy na 10 mm skoku | 4.2 mm |
| Typ mocowania | Przy pomocy gwintu wewnętrznego |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał elementu prowadzącego | Stal odpuszczona |
| Materiał obudowy | Stop aluminium do przeróbki plastycznej |
| Materiał płyty spinającej | Stal |
Parametry techniczne - Jednostka prowadząca EAGF-V2-KF-40-200 (2782976) serii EAGF - Festo
Maks. siła Fz
1 000 N
Pozycja montażowa
dowolny
Dodatkowy punkt środka ciężkości przemieszczanej masy na 10 mm skoku
4.2 mm
Środek ciężkości przemieszczanej masy przy skoku 0 mm
38 mm
Materiał płyty spinającej
Stal
Materiał elementu prowadzącego
Stal ulepszana cieplnie
Siła przesunięcia
15 N
Maks. moment Mz, statyczny
65 Nm
Maks. moment My, statyczny
65 Nm
Maks. moment Mx, statyczny
55 Nm
Maks. siła statyczna Fz
1 260 N
Maks. siła statyczna Fy
1 260 N
Maks. moment Mz
52 Nm
Maks. moment My
52 Nm
Maks. moment Mx
44 Nm
Skok
200 mm
Maks. siła Fy
1 000 N
Prowadzenie
Prowadzenie na łożyskach kulkowych z zamkniętym obiegiem kulek
Waga produktu
3 157 g
Przemieszczana masa własna
1 923 g
Konstrukcja
Z prowadnicami
Klasa odporności na korozję CRC
0 – Brak odporności na korozję
Pozycja zabudowy
Dowolna
Luz rewersyjny
0 µm
Materiał obudowy
Stop aluminium, Anodowanie
Wielkość
40
Uwaga dotycząca materiałów
Nie zawierają miedzi i PTFE, Zgodne z RoHS
Sposób montażu
Przy pomocy gwintów wewnętrznych
Temperatura otoczenia
-20 ... 80 °C
Nr kat.
OT-FESTO058405
