Cena netto/szt.
1 707,80 zł
2 100,59 zł
brutto/szt.
.png)
Opis produktu - Chwytak równolegly, tłok 10 mm, działający jednokierunkowo - EMC
Materialy:
Korpus: Aluminium anodowane / stal ocynkowana / stal nierdzewna, tlok: Aluminium / stal nierdzewna z wkladem magnetycznym, palcem chwytaka i prowadnica kulkowa: hartowana stal nierdzewna, uszczelki: NBR / PUR
Zakres temperatur:
-10°C do +60°C
Cisnienie robocze:
maks. 7 bar
Maksymalna czestotliwosc robocza:
180 cykli / minute
Wykonanie:
z tlokiem elektromagnetycznym
Typ wylacznika cylindrowego:
F lub D (typ wylacznika cylindrowego D nie dla Ø 10)
Zalety:
• idealny do zastosowan typu Pick and Place,
• wysoka powtarzalnosc (± 0,01 mm),
• prowadzenie przez stabilna prowadnice kulkowa,
• latwy montaz przez przedni otwór centrujacy i otwór pasowany,
• mozliwe sa rózne warianty mocowania,
• glówne wymiary montazowe identyczne jak w przypadku SMC serii MHZ2.

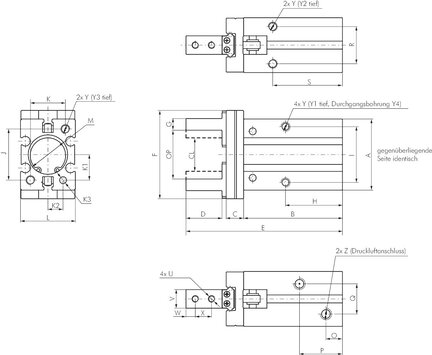

Parametry techniczne - Chwytak równolegly, tłok 10 mm, działający jednokierunkowo - EMC
M (+05 / -0)
11 (2 gleb.) mm
B
37,6 mm
H
23 mm
S
27 mm
K
12 mm
Gwint R
11,4 mm
P
18,8 mm
CL (+0 / -0,7)
11,4 mm
Efektywna siła trzymania chwytająca na zewn.
7 N
G (+0 / -05)
4 mm
I
16 mm
J
18 mm
K1
7,6 mm
K2
5,2 mm
K3 (+05 / -0)
2 (3 gleb.) mm
C
6 mm
O
7 mm
OP (+2 / -0)
14,8 mm
Q
10 mm
U
M 2,5
V (+0 / -0,05)
5 mm
W
3 mm
X
5,7 mm
Y
M 3
Y1
6 mm
Y2
6 mm
Y3
6 mm
Y4
2,6 mm
Z
M 3
Średnica tłoka
10 mm
Długość (C)
6 mm
Długość (E)
57 mm
Długość (S)
27 mm
Długość (B)
37,6 mm
Długość (A)
23 mm
Długość (H)
23 mm
Długość (K)
12 mm
Długość (F)
29 mm
Długość (I)
16 mm
Długość (P)
18,8 mm
Długość (K1)
7,6 mm
Długość (K2)
5,2 mm
Długość (J)
18 mm
Ciśnienie robocze
3 do 7 bar
Zestawy naprawcze
SHZ 10 REP
Długość (X)
5,7 mm
Długość (Y)
M 3
Długość (U)
M 2,5
Zasada działania
działający jednokierunkowo - otwarty bez cisnienia
Długość (L)
16,4 mm
Długość (d)
12,3 mm
Waga produktu
0,065 kg
Średnica zewnętrzna D
12,3 mm
A
23 mm
L
16,4 mm
F
29 mm
E
57 mm
Nr kat.
SHZ10FO
Pliki do pobrania - Chwytak równolegly, tłok 10 mm, działający jednokierunkowo - EMC
- Strona katalogowa Pobierz
Adres producenta/dystrybutora
No.228 Jiangning Road, Fenghua, Ningbo,China,315500
Elementy niezbędne do prawidłowego montażu i działania
Nasi doradcy techniczni wyselekcjonowali komponenty, które są kompatybilne z tym produktem i zapewniają jego optymalną pracę.
Obejmują m.in. one akcesoria montażowe i dodatkowe elementy niezbędne do pełnego wykorzystania możliwości produktu głównego.
-
SHZ10REPCzas wysyłki: 24-48h więcej85,64 zł (netto/szt.)105,34 zł (brutto/szt.)
