Chwytak równolegly, tłok 16 mm, działający jednokierunkowo - EMC
Kod: SHZ16FO
1706.08 zł
netto/szt.
2098.48 zł
brutto/szt.
Wysyłka w 24-48h.
Koszty dostawy:
od 0.00zł
więcej
Opis produktu - Chwytak równolegly, tłok 16 mm, działający jednokierunkowo - EMC
Materialy:
Korpus: Aluminium anodowane / stal ocynkowana / stal nierdzewna, tlok: Aluminium / stal nierdzewna z wkladem magnetycznym, palcem chwytaka i prowadnica kulkowa: hartowana stal nierdzewna, uszczelki: NBR / PUR
Zakres temperatury:
-10 °C do maks. 60 °C
Cisnienie robocze:
1,5 - 7 bar (jednostronnego dzialania: 3 - 7 bar)
Maksymalna czestotliwosc robocza:
180 cykli / minute
Wykonanie:
z tlokiem elektromagnetycznym
Zalety:
idealny do zastosowan typu Pick and Place, wysoka powtarzalnosc (± 0,01 mm), prowadzenie przez stabilna prowadnice kulkowa, latwy montaz przez przedni otwór centrujacy i otwór pasowany, mozliwe sa rózne warianty mocowania, glówne wymiary identyczne jak w przypadku SMC serii MHZ2.
*na palec chwytaka przy 5 barach, w srodku skoku, z ramieniem dzwigni 20 mm

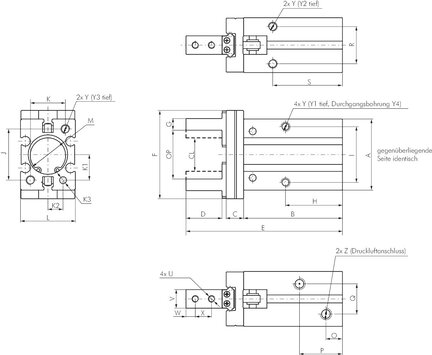

Dane techniczne - Chwytak równolegly, tłok 16 mm, działający jednokierunkowo - EMC
K3 (+05 / -0)
3 (3 gleb.) mm
C
7,5 mm
B
42,5 mm
H
24,5 mm
S
30 mm
K
15 mm
R
16 mm
P
18,5 mm
CL (+0 / -0,7)
14,8 mm
Efektywna siła trzymania chwytająca na zewn.
27 N
G (+0 / -05)
5 mm
I
24 mm
J
22 mm
K1
11 mm
K2
6,5 mm
E
67,3 mm
M (+05 / -0)
17 (2 gleb.) mm
O
7,1 mm
OP (+2 / -0)
20,8 mm
Q
13 mm
U
M 3
V (+0 / -0,05)
8 mm
W
4 mm
X
7 mm
Y
M 4
Y1
9,5 mm
Y2
5,5 mm
Y3
8 mm
Y4
3,4 mm
Z
M 5
Zestawy naprawcze
SHZ 16 REP
Średnica D
15,5 mm
Rodzaj
działający jednokierunkowo - otwarty bez ciśnienia
Długość
23,6 mm
Długość (C)
7,5 mm
Długość (S)
30 mm
Długość (B)
42,5 mm
Długość (A)
30,6 mm
Długość (F)
38 mm
Długość (I)
24 mm
Długość (P)
18,5 mm
Długość (R)
16 mm
Długość (K2)
6,5 mm
Długość (J)
22 mm
Średnica tłoka
16 mm
Ciśnienie robocze
3 do 7 bar
Długość (W)
4 mm
Długość (X)
7 mm
Długość (Y)
M 4
Długość (U)
M 3
Zasada działania
działający jednokierunkowo - otwarty bez cisnienia
Długość (d)
15,5 mm
e (maks.)
67,3 mm
Waga produktu
0,13 kg
Średnica chwytaka
7,1 mm
D
15,5 mm
A
30,6 mm
L
23,6 mm
F
38 mm
Nr kat.
SHZ16FO
Pliki do pobrania - Chwytak równolegly, tłok 16 mm, działający jednokierunkowo - EMC
Pliki do pobrania
Karta katalogowa:
Chwytak równolegly, tłok 16 mm, działający jednokierunkowo - EMC.pdf
