Chwytak równolegly, tłok 25 mm, działający jednokierunkowo - EMC
Kod: SHZ25FO
2321.03 zł
netto/szt.
2854.87 zł
brutto/szt.
Wysyłka w 24-48h.
Koszty dostawy:
od 0.00zł
więcej
Opis produktu - Chwytak równolegly, tłok 25 mm, działający jednokierunkowo - EMC
Materialy:
Korpus: Aluminium anodowane / stal ocynkowana / stal nierdzewna, tlok: Aluminium / stal nierdzewna z wkladem magnetycznym, palcem chwytaka i prowadnica kulkowa: hartowana stal nierdzewna, uszczelki: NBR / PUR
Zakres temperatury:
-10 °C do maks. 60 °C
Cisnienie robocze:
1,5 - 7 bar (jednostronnego dzialania: 3 - 7 bar)
Maksymalna czestotliwosc robocza:
180 cykli / minute
Wykonanie:
z tlokiem elektromagnetycznym
Zalety:
idealny do zastosowan typu Pick and Place, wysoka powtarzalnosc (± 0,01 mm), prowadzenie przez stabilna prowadnice kulkowa, latwy montaz przez przedni otwór centrujacy i otwór pasowany, mozliwe sa rózne warianty mocowania, glówne wymiary identyczne jak w przypadku SMC serii MHZ2.
*na palec chwytaka przy 5 barach, w srodku skoku, z ramieniem dzwigni 20 mm

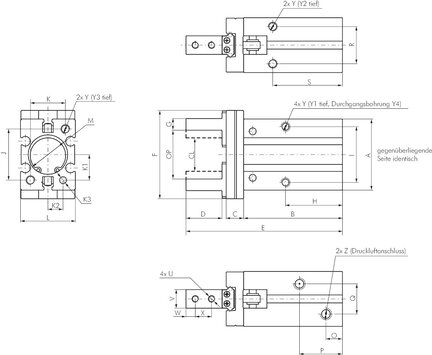

Dane techniczne - Chwytak równolegly, tłok 25 mm, działający jednokierunkowo - EMC
K2
10 mm
F
63 mm
E
102,7 mm
C
11 mm
B
63,6 mm
H
30 mm
S
36,5 mm
K
22 mm
R
22 mm
P
23,5 mm
CL (+0 / -0,7)
19,2 mm
Efektywna siła trzymania chwytająca na zewn.
55 N
G (+0 / -05)
10 mm
I
36 mm
J
40 mm
K1
21,8 mm
L
33,6 mm
K3 (+05 / -0)
4 (4 gleb.) mm
M (+05 / -0)
26 (3,5 gleb.) mm
O
9,5 mm
OP (+2 / -0)
33,5 mm
Q
19,5 mm
U
M 5
V (+0 / -0,05)
12 mm
W
6 mm
X
12 mm
Y
M 6
Y1
14,5 mm
Y2
10 mm
Y3
12 mm
Y4
5,1 mm
Z
M 5
Długość (K2)
10 mm
Średnica D
25,5 mm
Rodzaj
działający jednokierunkowo - otwarty bez ciśnienia
Długość
33,6 mm
Długość (C)
11 mm
Długość (E)
102,7 mm
Długość (S)
36,5 mm
Długość (B)
63,6 mm
Długość (A)
52 mm
Długość (H)
30 mm
Długość (K)
22 mm
Długość (F)
63 mm
Długość (I)
36 mm
Długość (P)
23,5 mm
Długość (R)
22 mm
Długość (K1)
21,8 mm
Ciśnienie robocze
3 do 7 bar
Długość (J)
40 mm
Średnica tłoka
25 mm
Zestawy naprawcze
SHZ 25 REP
Długość (W)
6 mm
Długość (X)
12 mm
Długość (Y)
M 6
Długość (U)
M 5
Zasada działania
działający jednokierunkowo - otwarty bez cisnienia
Długość (L)
33,6 mm
Długość (d)
25,5 mm
e (maks.)
102,7 mm
Waga produktu
0,45 kg
Średnica chwytaka
9,5 mm
D
25,5 mm
A
52 mm
Nr kat.
SHZ25FO
Pliki do pobrania - Chwytak równolegly, tłok 25 mm, działający jednokierunkowo - EMC
Pliki do pobrania
Karta katalogowa:
Chwytak równolegly, tłok 25 mm, działający jednokierunkowo - EMC.pdf
