Chwytak równolegly, tłok 20 mm, działający jednokierunkowo - EMC
Kod: SHZ20FS
1979.96 zł
netto/szt.
2435.35 zł
brutto/szt.
Wysyłka w 24-48h.
Koszty dostawy:
od 0.00zł
więcej
Opis produktu - Chwytak równolegly, tłok 20 mm, działający jednokierunkowo - EMC
Materialy:
Korpus: Aluminium anodowane / stal ocynkowana / stal nierdzewna, tlok: Aluminium / stal nierdzewna z wkladem magnetycznym, palcem chwytaka i prowadnica kulkowa: hartowana stal nierdzewna, uszczelki: NBR / PUR
Zakres temperatury:
-10 °C do maks. 60 °C
Cisnienie robocze:
1,5 - 7 bar (jednostronnego dzialania: 3 - 7 bar)
Maksymalna czestotliwosc robocza:
180 cykli / minute
Wykonanie:
z tlokiem elektromagnetycznym
Zalety:
idealny do zastosowan typu Pick and Place, wysoka powtarzalnosc (± 0,01 mm), prowadzenie przez stabilna prowadnice kulkowa, latwy montaz przez przedni otwór centrujacy i otwór pasowany, mozliwe sa rózne warianty mocowania, glówne wymiary identyczne jak w przypadku SMC serii MHZ2.
*na palec chwytaka przy 5 barach, w srodku skoku, z ramieniem dzwigni 20 mm

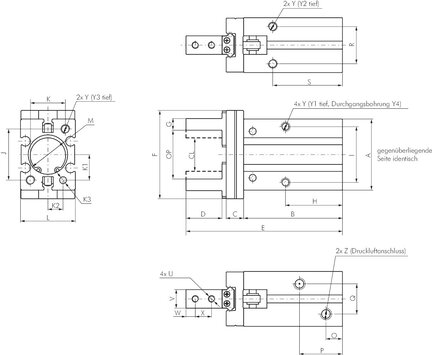

Dane techniczne - Chwytak równolegly, tłok 20 mm, działający jednokierunkowo - EMC
K2
7,5 mm
F
50 mm
E
84,7 mm
C
9,5 mm
B
52,8 mm
H
29 mm
S
35 mm
K
18 mm
R
18,6 mm
P
23 mm
CL (+0 / -0,7)
16,2 mm
Efektywna siła trzymania chwytająca wewn.
59 N
G (+0 / -05)
8 mm
I
30 mm
J
32 mm
K1
16,8 mm
L
27,6 mm
K3 (+05 / -0)
4 (4 gleb.) mm
M (+05 / -0)
21 (3 gleb.) mm
O
8,4 mm
OP (+2 / -0)
26 mm
Q
15 mm
U
M 4
V (+0 / -0,05)
10 mm
W
5 mm
X
9 mm
Y
M 5
Y1
11,5 mm
Y2
8 mm
Y3
10 mm
Y4
4,3 mm
Z
M 5
Długość (K2)
7,5 mm
Średnica D
20,7 mm
Rodzaj
działający jednokierunkowo - zamkniety bez ciśnienia
Długość
27,6 mm
Długość (C)
9,5 mm
Długość (E)
84,7 mm
Długość (S)
35 mm
Długość (B)
52,8 mm
Długość (A)
42 mm
Długość (H)
29 mm
Długość (K)
18 mm
Długość (F)
50 mm
Długość (I)
30 mm
Długość (P)
23 mm
Długość (R)
18,6 mm
Długość (K1)
16,8 mm
Ciśnienie robocze
3 do 7 bar
Długość (J)
32 mm
Średnica tłoka
20 mm
Zestawy naprawcze
SHZ 20 REP
Długość (W)
5 mm
Długość (X)
9 mm
Długość (Y)
M 5
Długość (U)
M 4
Zasada działania
działający jednokierunkowo - zamkniety bez cisnienia
Długość (L)
27,6 mm
Długość (d)
20,7 mm
e (maks.)
84,7 mm
Waga produktu
0,25 kg
Średnica chwytaka
8,4 mm
D
20,7 mm
A
42 mm
Nr kat.
SHZ20FS
Pliki do pobrania - Chwytak równolegly, tłok 20 mm, działający jednokierunkowo - EMC
Pliki do pobrania
Karta katalogowa:
Chwytak równolegly, tłok 20 mm, działający jednokierunkowo - EMC.pdf
