Chwytak równolegly, tłok 10 mm, o podwójnym działaniu - EMC

SKU: SHZ10
Producent: EMC
Cena netto/szt. 1 608,66 zł
1 978,65 zł brutto/szt.
Chwytak równolegly, tłok 10 mm, o podwójnym działaniu - EMC
1 608,66 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Chwytak równolegly, tłok 10 mm, o podwójnym działaniu - EMC

Materiały:
Korpus: Aluminium anodowane / stal ocynkowana / stal nierdzewna, tlok: Aluminium / stal nierdzewna z wkladem magnetycznym, palcem chwytaka i prowadnica kulkowa: hartowana stal nierdzewna, uszczelki: NBR / PUR

Zakres temperatur:
-10 °C do 60 °C

Ciśnienie robocze:
maks. 7 bar

Maksymalna częstotliwość robocza:
180 cykli / minute

Wykonanie:
z tlokiem elektromagnetycznym

Typ wylacznika cylindrowego:
F lub D (typ wylacznika cylindrowego D nie dla Ø 10)

Zalety:
• idealny do zastosowan typu Pick and Place,
• wysoka powtarzalnosc (± 0,01 mm),
• prowadzenie przez stabilna prowadnice kulkowa,
• latwy montaz przez przedni otwór centrujacy i otwór pasowany,
• mozliwe sa rózne warianty mocowania,
• glówne wymiary montazowe identyczne jak w przypadku SMC serii MHZ2.

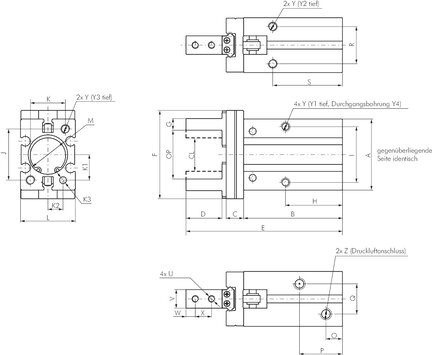

Parametry techniczne - Chwytak równolegly, tłok 10 mm, o podwójnym działaniu - EMC

K3 (+05 / -0)
2 (3 gleb.) mm
C
6 mm
B
37,6 mm
H
23 mm
S
27 mm
K
12 mm
Gwint R
11,4 mm
P
18,8 mm
CL (+0 / -0,7)
11,4 mm
Efektywna siła trzymania chwytająca na zewn.
11 N
Efektywna siła trzymania chwytająca wewn.
17 N
G (+0 / -05)
4 mm
I
16 mm
J
18 mm
K1
7,6 mm
K2
5,2 mm
E
57 mm
M (+05 / -0)
11 (2 gleb.) mm
O
7 mm
OP (+2 / -0)
14,8 mm
Q
10 mm
U
M 2,5
V (+0 / -0,05)
5 mm
W
3 mm
X
5,7 mm
Y
M 3
Y1
6 mm
Y2
6 mm
Y3
6 mm
Y4
2,6 mm
Z
M 3
Zestawy naprawcze
SHZ 10 REP
Długość
16,4 mm
Długość (C)
6 mm
Długość (E)
57 mm
Długość (S)
27 mm
Długość (B)
37,6 mm
Długość (A)
23 mm
Długość (H)
23 mm
Długość (K)
12 mm
Długość (F)
29 mm
Długość (I)
16 mm
Długość (P)
18,8 mm
Długość (K1)
7,6 mm
Długość (K2)
5,2 mm
Długość (J)
18 mm
Średnica tłoka
10 mm
Ciśnienie robocze
1,5 do 7 bar
Długość (W)
3 mm
Długość (X)
5,7 mm
Długość (Y)
M 3
Długość (U)
M 2,5
Zasada działania
o podwójnym działaniu
Długość (L)
16,4 mm
Długość (d)
12,3 mm
e (maks.)
57 mm
Waga produktu
0,065 kg
Średnica chwytaka
7 mm
Średnica zewnętrzna D
12,3 mm
A
23 mm
L
16,4 mm
F
29 mm
Nr kat.
SHZ10
