Chwytak równolegly, tłok 16 mm, o podwójnym działaniu - EMC
Kod: SHZ16
1682.96 zł
netto/szt.
2070.04 zł
brutto/szt.
Wysyłka w 24-48h.
Koszty dostawy:
od 0.00zł
więcej
Opis produktu - Chwytak równolegly, tłok 16 mm, o podwójnym działaniu - EMC
Materiały:
Korpus: Aluminium anodowane / stal ocynkowana / stal nierdzewna, tlok: Aluminium / stal nierdzewna z wkladem magnetycznym, palcem chwytaka i prowadnica kulkowa: hartowana stal nierdzewna, uszczelki: NBR / PUR
Zakres temperatury:
-10 °C do maks. 60 °C
Ciśnienie robocze:
1,5 - 7 bar (jednostronnego dzialania: 3 - 7 bar)
Maksymalna częstotliwość robocza:
180 cykli / minute
Wykonanie:
z tlokiem elektromagnetycznym
Zalety:
idealny do zastosowan typu Pick and Place, wysoka powtarzalnosc (± 0,01 mm), prowadzenie przez stabilna prowadnice kulkowa, latwy montaz przez przedni otwór centrujacy i otwór pasowany, mozliwe sa rózne warianty mocowania, glówne wymiary identyczne jak w przypadku SMC serii MHZ2.
*na palec chwytaka przy 5 barach, w srodku skoku, z ramieniem dzwigni 20 mm

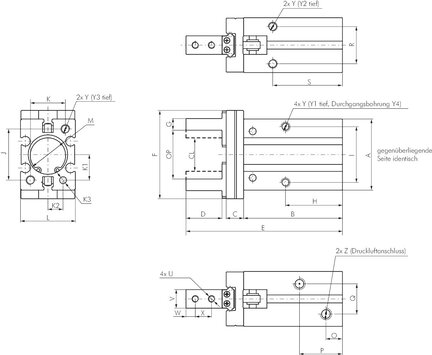

Dane techniczne - Chwytak równolegly, tłok 16 mm, o podwójnym działaniu - EMC
R
16 mm
K1
11 mm
J
22 mm
I
24 mm
G (+0 / -05)
5 mm
Efektywna siła trzymania chwytająca wewn.
45 N
Efektywna siła trzymania chwytająca na zewn.
34 N
CL (+0 / -0,7)
14,8 mm
P
18,5 mm
K2
6,5 mm
K
15 mm
S
30 mm
H
24,5 mm
B
42,5 mm
C
7,5 mm
E
67,3 mm
F
38 mm
L
23,6 mm
K3 (+05 / -0)
3 (3 gleb.) mm
M (+05 / -0)
17 (2 gleb.) mm
O
7,1 mm
OP (+2 / -0)
20,8 mm
Q
13 mm
U
M 3
V (+0 / -0,05)
8 mm
W
4 mm
X
7 mm
Y
M 4
Y1
9,5 mm
Y2
5,5 mm
Y3
8 mm
Y4
3,4 mm
Z
M 5
Długość (K2)
6,5 mm
Średnica D
15,5 mm
Rodzaj
o podwójnym działaniu
Długość
23,6 mm
Długość (C)
7,5 mm
Długość (E)
67,3 mm
Długość (S)
30 mm
Długość (B)
42,5 mm
Długość (A)
30,6 mm
Długość (H)
24,5 mm
Długość (K)
15 mm
Długość (F)
38 mm
Długość (I)
24 mm
Długość (P)
18,5 mm
Długość (R)
16 mm
Długość (K1)
11 mm
Ciśnienie robocze
1,5 do 7 bar
Długość (J)
22 mm
Średnica tłoka
16 mm
Zestawy naprawcze
SHZ 16 REP
Długość (W)
4 mm
Długość (X)
7 mm
Długość (Y)
M 4
Długość (U)
M 3
Zasada działania
o podwójnym działaniu
Długość (L)
23,6 mm
Długość (d)
15,5 mm
e (maks.)
67,3 mm
Waga produktu
0,13 kg
Średnica chwytaka
7,1 mm
D
15,5 mm
A
30,6 mm
Nr kat.
SHZ16
