Chwytak równolegly, tłok 20 mm, o podwójnym działaniu - EMC

SKU: SHZ20
Producent: EMC
Cena netto/szt. 1 856,09 zł
2 282,99 zł brutto/szt.
Chwytak równolegly, tłok 20 mm, o podwójnym działaniu - EMC
1 856,09 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Chwytak równolegly, tłok 20 mm, o podwójnym działaniu - EMC

Materialy:
Korpus: Aluminium anodowane / stal ocynkowana / stal nierdzewna, tlok: Aluminium / stal nierdzewna z wkladem magnetycznym, palcem chwytaka i prowadnica kulkowa: hartowana stal nierdzewna, uszczelki: NBR / PUR

Zakres temperatury:
-10°C do maks. +60°C

Cisnienie robocze:
1,5 - 7 bar (jednostronnego dzialania: 3 - 7 bar)

Maksymalna czestotliwosc robocza:
180 cykli / minute

Wykonanie:
z tlokiem elektromagnetycznym

Zalety:
idealny do zastosowan typu Pick and Place, wysoka powtarzalnosc (± 0,01 mm), prowadzenie przez stabilna prowadnice kulkowa, latwy montaz przez przedni otwór centrujacy i otwór pasowany, mozliwe sa rózne warianty mocowania, glówne wymiary identyczne jak w przypadku SMC serii MHZ2.
*na palec chwytaka przy 5 barach, w srodku skoku, z ramieniem dzwigni 20 mm

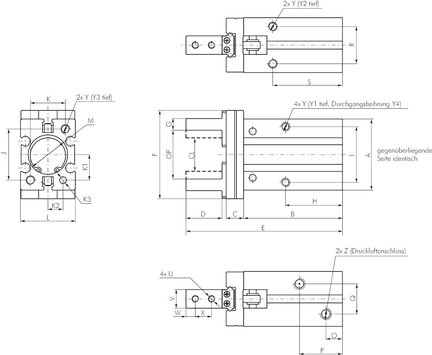

Parametry techniczne - Chwytak równolegly, tłok 20 mm, o podwójnym działaniu - EMC

Gwint R
18,6 mm
K1
16,8 mm
J
32 mm
I
30 mm
G (+0 / -05)
8 mm
Efektywna siła trzymania chwytająca wewn.
66 N
Efektywna siła trzymania chwytająca na zewn.
42 N
CL (+0 / -0,7)
16,2 mm
P
23 mm
K2
7,5 mm
K
18 mm
S
35 mm
H
29 mm
B
52,8 mm
C
9,5 mm
E
84,7 mm
F
50 mm
L
27,6 mm
K3 (+05 / -0)
4 (4 gleb.) mm
M (+05 / -0)
21 (3 gleb.) mm
O
8,4 mm
OP (+2 / -0)
26 mm
Q
15 mm
U
M 4
V (+0 / -0,05)
10 mm
W
5 mm
X
9 mm
Y
M 5
Y1
11,5 mm
Y2
8 mm
Y3
10 mm
Y4
4,3 mm
Z
M 5
Długość (K2)
7,5 mm
Średnica D
20,7 mm
Rodzaj
o podwójnym działaniu
Długość
27,6 mm
Długość (C)
9,5 mm
Długość (E)
84,7 mm
Długość (S)
35 mm
Długość (B)
52,8 mm
Długość (A)
42 mm
Długość (H)
29 mm
Długość (K)
18 mm
Długość (F)
50 mm
Długość (I)
30 mm
Długość (P)
23 mm
Długość (R)
18,6 mm
Długość (K1)
16,8 mm
Ciśnienie robocze
1,5 do 7 bar
Długość (J)
32 mm
Średnica tłoka
20 mm
Zestawy naprawcze
SHZ 20 REP
Długość (W)
5 mm
Długość (X)
9 mm
Długość (Y)
M 5
Długość (U)
M 4
Zasada działania
o podwójnym działaniu
Długość (L)
27,6 mm
Długość (d)
20,7 mm
e (maks.)
84,7 mm
Waga produktu
0,25 kg
Średnica chwytaka
8,4 mm
Średnica zewnętrzna D
20,7 mm
A
42 mm
Nr kat.
SHZ20

Pliki do pobrania - Chwytak równolegly, tłok 20 mm, o podwójnym działaniu - EMC

  • Strona katalogowa Pobierz

Adres producenta/dystrybutora

No.228 Jiangning Road, Fenghua, Ningbo,China,315500
