Cena netto/szt.
1 042,64 zł
1 282,45 zł
brutto/szt.
.png)

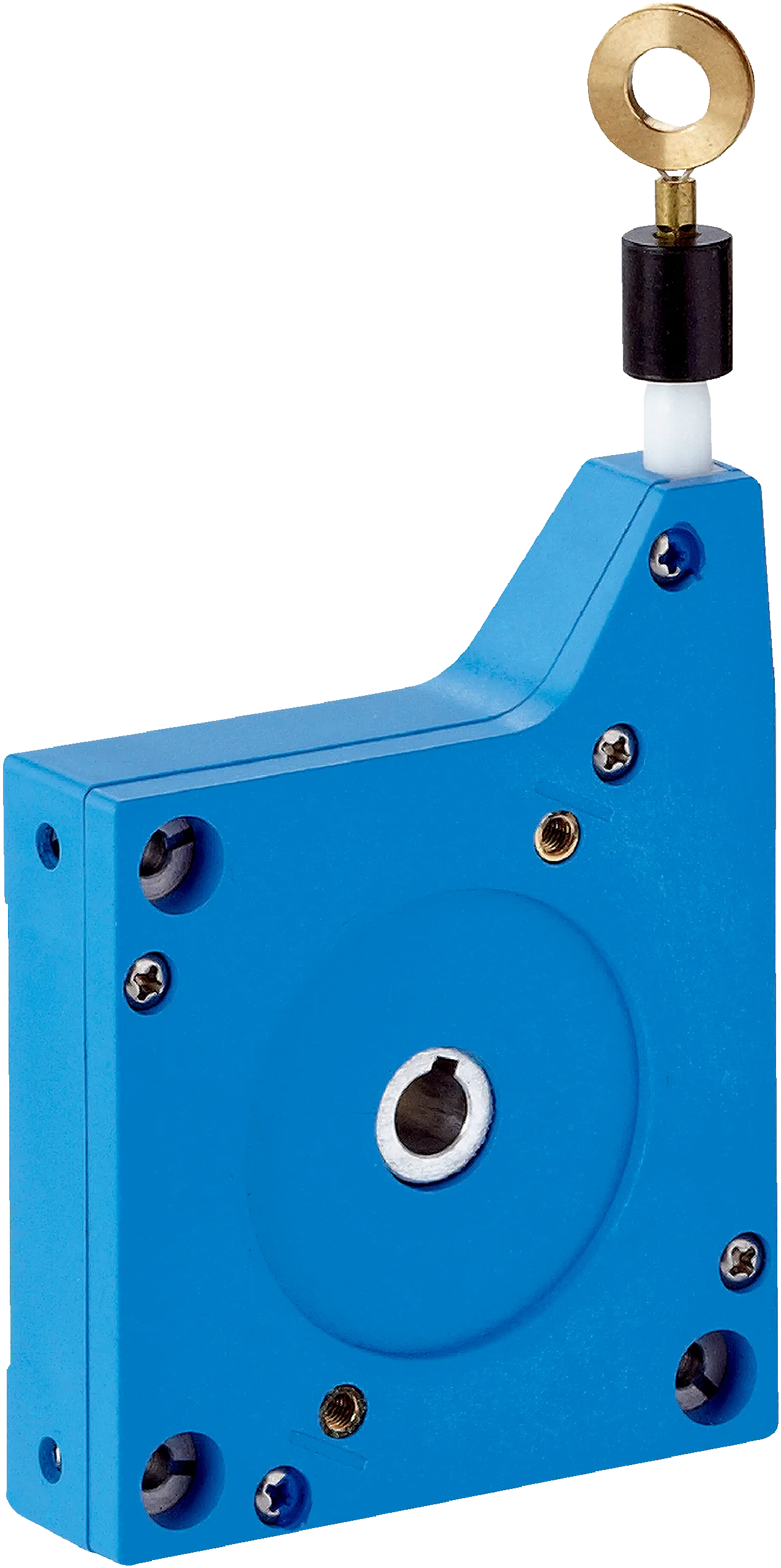

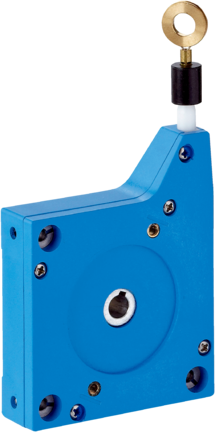

Opis produktu - Akcesorium (5324019) - SICK
Dane techniczne
| Grupa akcesoriów | Mechanizm linkowy |
| Opis | Mechanizm linkowy EcoLine do mocowania na serwokołnierzu z wałkiem 6 mm, zakres pomiarowy 0 m ... 1,25 m |
| Zakres dostawy | Bez enkodera, 2 x zacisk mocujący (0061W01-00:21), 2 x śruba mocująca (DIN912-M3x6), 1 x sprężyna krążkowa DIN 6888 2x2.6 |
| Zakres pomiarowy | 0 m ... 1,25 m |
| Powtarzalność | ≤ 0,2 mm |
| Liniowość | ≤ ± 2 mm |
| Histereza | ≤ 0,4 mm |
| Masa | 80 g (Mechanizm linkowy) |
| Masa (linka pomiarowa) | 0,58 g/m |
| Materiał, linka pomiarowa | Wysoce elastyczna pleciona linka stalowa ze stali nierdzewnej 1.4401 V4A/w osłonie poliamidowej PA 12 |
| Materiał, obudowa | Tworzywo sztuczne, Noryl |
| Materiał, obudowa mechanizmu linkowego | Tworzywo sztuczne, Noryl |
| Długość linki wyciąganej na obrót | 150 mm |
| Faktyczna długość wyciąganej linki | 1,45 m |
| Siła sprężyny | 1 N ... 1,4 N 1) |
| Średnica linki pomiarowej | 0,45 mm |
| Przyspieszenie linki | 10 m/s² |
| Prędkość zmiany położenia | 6 m/s |
| Rozdzielczość | W celu obliczenia rozdzielczości systemu należy użyć następującego wzoru: Długość linki wyciąganej na obrót / krok na obrót = rozdzielczość połączenia mechanizmu linkowego i enkodera |
| Temperatura otoczenia pracy | –30 °C ... +70 °C |
| Stopień ochrony mechaniki | IP50 |
| Trwałość użytkowa mechanizmu linkowego | Typ. 1.000.000 cykli 2) 3) |
1) Wartości te są mierzone w temperaturze otoczenia 25°C. W innych temperaturach wartości mogą się różnić.
2) Wartości uśrednione, zależne od typu obciążenia.
3) Trwałość użytkowa zależy od typu i obciążenia. Do czynników, które mają na to wpływ, należą: warunki otoczenia, sytuacja montażowa, stosowany zakres pomiarowy, prędkość przesuwania i przyspieszenie.
Klasyfikacje
| ECLASS 5.0 | 27270591 |
| ECLASS 5.1.4 | 27270591 |
| ECLASS 6.0 | 27279103 |
| ECLASS 6.2 | 27279103 |
| ECLASS 7.0 | 27279103 |
| ECLASS 8.0 | 27279103 |
| ECLASS 8.1 | 27279103 |
| ECLASS 9.0 | 27270591 |
| ECLASS 10.0 | 27270591 |
| ECLASS 11.0 | 27270591 |
| ECLASS 12.0 | 27270591 |
| ETIM 5.0 | EC002026 |
| ETIM 6.0 | EC002026 |
| ETIM 7.0 | EC002026 |
| ETIM 8.0 | EC002026 |
| UNSPSC 16.0901 | 39122221 |
Parametry techniczne - Akcesorium (5324019) - SICK
Nr kat.
OC-SICK032512
Pliki do pobrania - Akcesorium (5324019) - SICK
- dataSheet_MRA-G055-101D4_5324019_pl.pdf Pobierz
