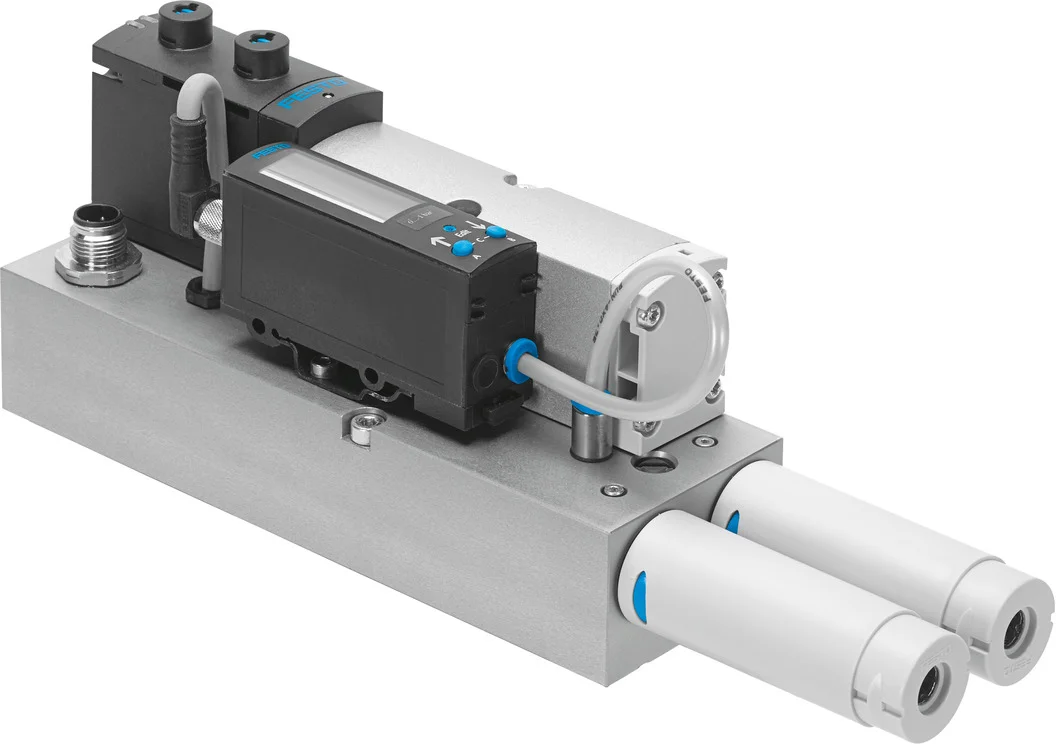

Blok iloczynu logicznego AND VABF-S4-1-V2B1-C-VH-20 serii VABF - Festo

Name: Blok iloczynu logicznego AND VABF-S4-1-V2B1-C-VH-20 serii VABF - Festo
Brand: Festo
SKU: OT-FESTO040643
Price: 5940.56 PLN
Availability: InStock

SKU: OT-FESTO040643 MPN: VABF-S4-1-V2B1-C-VH-20

Producent: Festo

Cena netto/szt. 5 940,56 zł

7 306,89 zł brutto/szt.

5 940,56 zł netto

szt.

Produkt: Dostępny

Czas wysyłki: 24-48h

Koszty dostawy: od 0.00zł

Zapisz na liście

Porównaj

Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Blok iloczynu logicznego AND VABF-S4-1-V2B1-C-VH-20 serii VABF - Festo

Dane techniczne

Średnica nominalna dyszy Lavala	2 mm
Konstrukcja tłumika hałasu	otwarty
Ochrona przed zmianą polaryzacji	do wszystkich przyłączy elektrycznych
Pozycja montażu	dowolny
Charakterystyka eżektora	wysokie podciśnienie
Pomocnicze sterowanie ręczne	z blokadą
Zintegrowana funkcja	Elektryczny impuls wyrzutowy
Konstrukcja	niemodułowy
Zabezpieczenie przeciwzwarciowe	tak
Wielkość pomiarowa	Ciśnienie względne
Zasada pomiaru	piezorezystancyjny
Funkcja przełączania	Komparator wartości progowej
Symbol	00995768
Funkcja zaworu	5/3 zasilony
Funkcja elementu przełączającego	Normalnie otwarty
Zakres ustawiania histerezy	-0.9 bar
Zakres ustawiania wartości progowej	-0.999 bar
Ciśnienie robocze	4 bar
Nominalne ciśnienie robocze	6 bar
Zakres napięcia roboczego DC	21.6 V
Indukcyjny obwód ochronny	Odpowiedni do cewek MZ, MY, ME
Prąd jałowy	50 mA
Maks. prąd wyjściowy	50 mA
Czas pracy ciągłej	100%
Spadek napięcia	1.5 V
Parametry cewki	24 V DC: 1,3 W
Odporność na przeciążenie	występuje
Medium robocze	Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującego	Praca z olejonym powietrzem nie jest możliwa
Klasa odporności korozyjnej wg normy Festo	0 - Brak obciążenia korozyjnego
Zgodność z LABS	VDMA24364-strefa III
Temperatura medium	0 degC
Poziom ciśnienia akustycznego	78 dB(A)
Stopień ochrony	IP65
Temperatura otoczenia	0 degC
Waga produktu	1120 g
Zakres pomiaru ciśnienia	-1 bar
Dokładność w +- % FS	3 %FS
Typ mocowania	na płycie przyłączeniowej
Przyłącze pneumatyczne 1	Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-2
Przyłącze pneumatyczne 3	Płyta przyłączeniowa wielkość 26 mm wg ISO 15407-2
Informacja o materiałach	Zgodność z dyrektywą RoHS
Materiał uszczelnień	NBR
Materiał obudowy	Stop aluminium do przeróbki plastycznej
Materiał śrub	Stal
Materiał obudowy wtyczki	Cynkowy odlew kokilowy
Materiał styków	Mosiądz
Materiał wziernika	Poliamid
Materiał klawiatury	TPE-U

Parametry techniczne - Blok iloczynu logicznego AND VABF-S4-1-V2B1-C-VH-20 serii VABF - Festo

Konstrukcja tłumika hałasu

Normalnie otwarty

Nominalne ciśnienie robocze

6 bar

Przyłącze pneumatyczne 1

Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-2

Przyłącze pneumatyczne 3

Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-2

Materiał styków elektrycznych

Mosiądz, Styki pozłacane

Pomocnicze ręczne uruchamianie

Z blokadą, Przez przyciśnięcie, Z zaślepką

Charakterystyka cewki

24 V DC: 1,3 W

Materiał okienka podglądu

Sposób pomiaru

Piezorezystancyjny

Funkcja elementu przełączającego

Styk normalnie otwarty

Charakterystyka generatora podciśnienia

Wysokie podciśnienie, Standard

Zintegrowane funkcje

Elektrozawór do impulsu wyrzutowego, Zawór dławiący, Zawór załączający elektryczny, Funkcja oszczędzania powietrza, elektryczna, Zawór zwrotny, Otwarty tłumik hałasu

Poziom ciśnienia akustycznego

78 dB(A)

Mierzona wielkość

Ciśnienie względne

Zakres nastawy wartości progowej

-0.999 ... 0 bar

Indukcyjny obwód ochronny

Pasuje do cewek MZ-, MY-, ME-

Spadek napięcia

<= 1.5 V

Zabezpieczenie przed przeciążeniem

Dostępne
