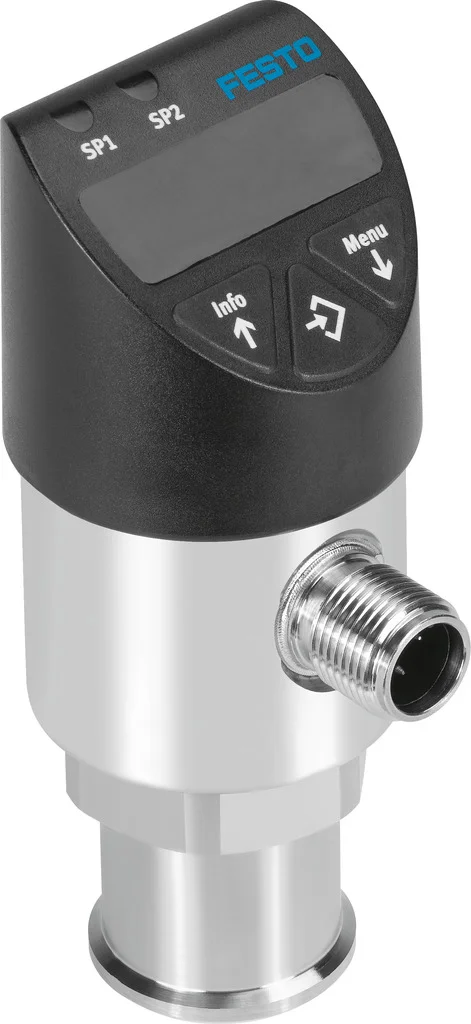

Czujnik ciśnienia SPAW-B2R-G14F-2P-M12 (8022740) serii SPAW - Festo
SKU: OT-FESTO040482
MPN: SPAW-B2R-G14F-2P-M12
Producent:
Festo
Cena netto/szt.
1 436,76 zł
1 767,21 zł
brutto/szt.
Opis produktu - Czujnik ciśnienia SPAW-B2R-G14F-2P-M12 (8022740) serii SPAW - Festo
Do instalacji hydraulicznej i pneumatycznej: Kompaktowy czujnik ciśnienia SPAW dokonuje pomiarów w 9 zakresach pomiarowych −1 ... 1 oraz 0 ... 100 bar. Nadaje się do wszystkich mediów, takich jak gazy, woda lub chłodziwa, które nie działają agresywnie na obudowę ze stali nierdzewnej i element pomiarowy.
- Wysoka trwałość
- Dla mediów ciekłych i gazowych
- Szybkie i wygodne ustawianie wyjść dwustanowych za pomocą trzech przycisków
- Optymalna czytelność: możliwość obracania obudowy wyświetlacza o 320deg, wyświetlanie pod kątem 45deg
Dane techniczne
| Symbol | 00991165 |
| Certyfikacja | RCM Mark |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Wielkość pomiarowa | Ciśnienie względne |
| Metoda pomiaru | Piezoelektryczny czujnik ciśnienia |
| Zakres pomiaru ciśnienia - wartość początkowa | -0.1 MPa |
| Zakres pomiaru ciśnienia - wartość początkowa | -1 bar |
| Zakres pomiaru ciśnienia - wartość początkowa | -14.5 psi |
| Wartość końcowa zakresu pomiaru ciśnienia | 0.1 MPa |
| Wartość końcowa zakresu pomiaru ciśnienia | 1 bar |
| Wartość końcowa zakresu pomiaru ciśnienia | 14.5 psi |
| Ciśnienie przeciążenia | 0.2 MPa |
| Ciśnienie przeciążenia | 2 bar |
| Ciśnienie przeciążenia | 29 psi |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [-:-:-] |
| Temperatura medium | -20 degC |
| Temperatura otoczenia | 0 degC |
| Dokładność w +- % FS | 1 %FS |
| Dokładność powtarzalności w +- %FS | 0.15 %FS |
| Wyjście dwustanowe | 2xPNP |
| Funkcja przełączania | Dowolnie programowalna |
| Funkcja elementu przełączającego | z możliwością przełączania |
| Maks. prąd wyjściowy | 250 mA |
| Czas narastania impulsu | 3 ms |
| Zabezpieczenie przeciwzwarciowe | tak |
| Zakres napięcia roboczego DC | 15 V |
| Ochrona przed zmianą polaryzacji | dla napięcia roboczego |
| Przyłącze elektryczne 1, rodzaj przyłącza | Wtyczka |
| Przyłącze elektryczne 1, technika przyłączeniowa | M12x1, kodowanie A wg EN 61076-2-101 |
| Przyłącze elektryczne 1, liczba pinów/żył | 4 |
| Przyłącze elektryczne 1, rodzaj mocowania | Blokowanie śrubą |
| Przyłącze elektryczne 1, układ połączeń | 00995386 |
| Typ mocowania | Przy pomocy gwintu wewnętrznego |
| Pozycja montażu | dowolny |
| Przyłącze pneumatyczne | Gwint wewnętrzny G1/4 |
| Waga produktu | 230 g |
| Materiał obudowy | ABS |
| Materiały mające kontakt z medium | nierdzewna stal stopowa |
| Rodzaj wskazania | 4-znakowy, alfanumeryczny |
| Wyświetlane jednostki | MPa |
| Wskaźnik stanu przełączenia | Dioda LED czerwona |
| Opcje ustawień | przy pomocy wyświetlacza i przycisków |
| Zabezpieczenie przed manipulacją | Kod PIN |
| Zakres ustawiania wartości progowej | 0.5 % |
| Zakres ustawiania histerezy | 0.5 % |
| Stopień ochrony | IP65 |
| Klasa odporności korozyjnej wg normy Festo | 4 - wyjątkowo silne obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-strefa III |
Parametry techniczne - Czujnik ciśnienia SPAW-B2R-G14F-2P-M12 (8022740) serii SPAW - Festo
Dokładność FS
1 %FS
Zabezpieczenie przed zwarciem
Tak
Zakres napięcia roboczego DC
15 ... 35 V
Wyjście dwustanowe
2xPNP
Funkcja elementu przełączającego
Można przełączyć na
Opcje ustawień
Przy pomocy wyświetlacza i przycisków
Mierzona wielkość
Ciśnienie względne
Metoda pomiarowa
Piezoelektryczny czujnik ciśnienia
Wskaźnik stanu przełączania
Czerwona dioda LED
Zakres nastawy wartości progowej
0.5 ... 100 %
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV
Jednostka(i), które można wyświetlać
MPa, bar, kPa, kg/cm², psi
Powtarzalność w ± %FS
0.15 %FS
Zakres przeciążenia
2 bar
Materiały w kontakcie z mediami
Stal wysokostopowa, nierdzewna
Wartość początkowa zakresu pomiaru ciśnienia
-1 bar
Wartość końcowa zakresu pomiaru ciśnienia
1 bar
Czas narastania impulsu
3 ms
Regulacja histerezy
0.5 ... 99.5 %
Materiał obudowy
ABS, Stal wysokostopowa, nierdzewna
Temperatura otoczenia
0 ... 80 °C
Sposób montażu
Przy pomocy gwintów wewnętrznych, Przy pomocy osprzętu
Stopień ochrony
IP65, IP67
Temperatura medium
-20 ... 85 °C
Przyłącze elektryczne
4-pin, M12x1, Wtyczka, Wg EN 60947-5-2, Konstrukcja okrągła
Zabezpieczenie
PIN-Code
Dopuszczenie
RCM Mark, c UL us - Listed (OL)
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [-:-:-], Media płynne, Media gazowe
Maks. Prąd wyjściowy
250 mA
Typ wyświetlacza
4-poz.alfanumeryczne, Diody wskaźnikowe LED
Funkcja przełączania
Dowolnie programowalny
Zabezpieczenie przed odwrotną polaryzacją
Dla napięcia roboczego
Pozycja zabudowy
Dowolna
Klasa odporności na korozję CRC
4 – Bardzo wysoka odporność na korozję
Przyłącza pneumatyczne
Gwint wewnętrzny G1/4
Waga produktu
230 g
Nr kat.
OT-FESTO040482
