Cena netto/szt.
890,89 zł
1 095,79 zł
brutto/szt.
.png)

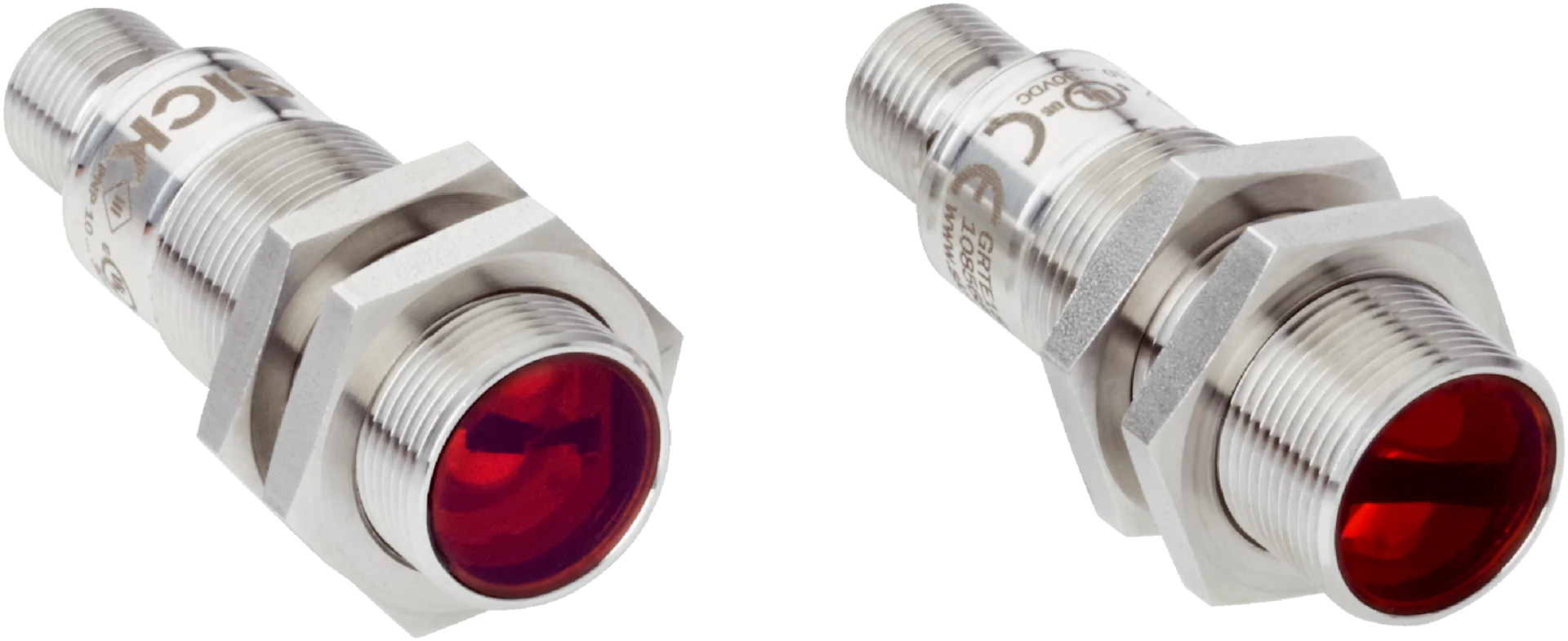

Opis produktu - Fotoprzekaźnik (1085765) serii GR18 - SICK
Cechy
| Zasada działania | Fotoprzekaźnik barierowy | |||||
| Wymiary (szer. x wys. x głęb.) | 18 mm x 18 mm x 55,9 mm | |||||
| Kształt korpusu (wyjście wiązki światła) | Cylindryczny | |||||
| Długość obudowy | 55,9 mm | |||||
| Użyteczna długość gwintu | 31,7 mm | |||||
| Średnica gwintu (korpus) | M18 x 1 | |||||
| Oś optyczna | Osiowa | |||||
| Maks. zasięg wykrywania | 0 m ... 15 m | |||||
| Zasięg wykrywania | 0 m ... 10 m | |||||
| Rodzaj światła | Światło podczerwone | |||||
| Nadajnik światła | LED 1) | |||||
| Rozmiar plamki świetlnej (odległość) | Ø 420 mm (10 m) | |||||
| Długość fali | 850 nm | |||||
| Rodzaj ustawiania | Brak | |||||
| ||||||
| Zastosowania specjalne | Strefy higieniczne i mokre |
1) Średnia żywotność 100 000 godz. przy T U = +25 °C.
Mechanika/elektryka
| Napięcie zasilające U B | 10 V DC ... 30 V DC 1) |
| Tętnienia resztkowe | < 5 V ss 2) |
| Pobór prądu | 30 mA |
| Wyjście przełączające | PNP |
| Funkcja wyjścia | Komplementarne |
| Tryb przełączania | Załączany na jasno/ciemno 3) |
| Napięcie sygnału PNP wysoki/niski | U V - (≤ 3 V) / ok. 0 V |
| Prąd wyjściowy I maks. | ≤ 100 mA 4) |
| Czas odpowiedzi | < 500 µs 5) |
| Częstotliwość przełączania | 1.000 Hz 6) |
| Typ przyłącza | Wtyk M12, 4-pinowy |
| Układy zabezpieczające | A 7) B 8) D 9) |
| Klasa ochrony | III |
| Masa | 85 g |
| Materiał obudowy | Stal nierdzewna, Stal nierdzewna V4A (1.4404, 316L) |
| Materiał układu optycznego | Tworzywo sztuczne, PMMA |
| Maks. moment dokręcania | 90 Nm |
| Stopień ochrony | IP67 IP68 10) IP69K 11) |
| Zakres dostawy | Nakrętka mocująca (4 x) |
| Kompatybilność elektromagnetyczna (EMC) | EN 60947-5-2 |
| Wejście testowe | Nadajnik wyłączony przy „Test” 0 V |
| Temperatura otoczenia podczas pracy | –25 °C ... +55 °C 12) |
| Temperatura otoczenia podczas przechowywania | –30 °C ... +75 °C |
| Nr pliku UL | NRKH.E348498 & NRKH7.E348498 |
| Numer katalogowy poszczególnych elementów | 2091197 GRS18S-D2421V 2091193 GRE18S-P2411V |
1) Wartości graniczne. Praca w sieci zabezpieczonej przed zwarciem maks. 8A.
2) Nie może być wyższa ani niższa od podanych tolerancji U V .
3) Q = załączany przez światło; Ǭ = załączany przez ciemność.
4) Przy Uv > 24 V lub temperaturze otoczenia > 49 °C, IA max = 50 mA.
5) Czas biegu sygnału przy obciążeniu rezystancyjnym.
6) Przy relacji światło/ciemność 1:1.
7) A = przyłącza U V z zabezpieczeniem przed zmianą biegunowości.
8) B = zabezpieczenie wejścia i wyjścia przed zamianą biegunów.
9) D = wyjścia zabezpieczone przed przetężeniami i zwarciami.
10) Wg EN 60529 (głębokość wody 10 m / 24 h).
11) Wg ISO 20653:2013-03.
12) Przy U v <=24 V i I A < 50 mA.
Certyfikaty
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| MAR declaration of conformity | ✔ |
| China-RoHS | ✔ |
| certyfikat ECOLAB | ✔ |
| Certyfikat cULus | ✔ |
| Certyfikat EAC / DoC | ✔ |
| Certyfikat bezpieczeństwa fotobiologicznego (DIN EN 62471) | ✔ |
Klasyfikacje
| ECLASS 5.0 | 27270901 |
| ECLASS 5.1.4 | 27270901 |
| ECLASS 6.0 | 27270901 |
| ECLASS 6.2 | 27270901 |
| ECLASS 7.0 | 27270901 |
| ECLASS 8.0 | 27270901 |
| ECLASS 8.1 | 27270901 |
| ECLASS 9.0 | 27270901 |
| ECLASS 10.0 | 27270901 |
| ECLASS 11.0 | 27270901 |
| ECLASS 12.0 | 27270901 |
| ETIM 5.0 | EC002716 |
| ETIM 6.0 | EC002716 |
| ETIM 7.0 | EC002716 |
| ETIM 8.0 | EC002716 |
| UNSPSC 16.0901 | 39121528 |
Parametry techniczne - Fotoprzekaźnik (1085765) serii GR18 - SICK
Nr kat.
OC-SICK015068
Pliki do pobrania - Fotoprzekaźnik (1085765) serii GR18 - SICK
- dataSheet_GRSE18S-P2421V_1085765_pl.pdf Pobierz
Adres producenta/dystrybutora
SICK Sp. z o.o.
ul. Nakielska 3
01-106 Warszawa
Polska
