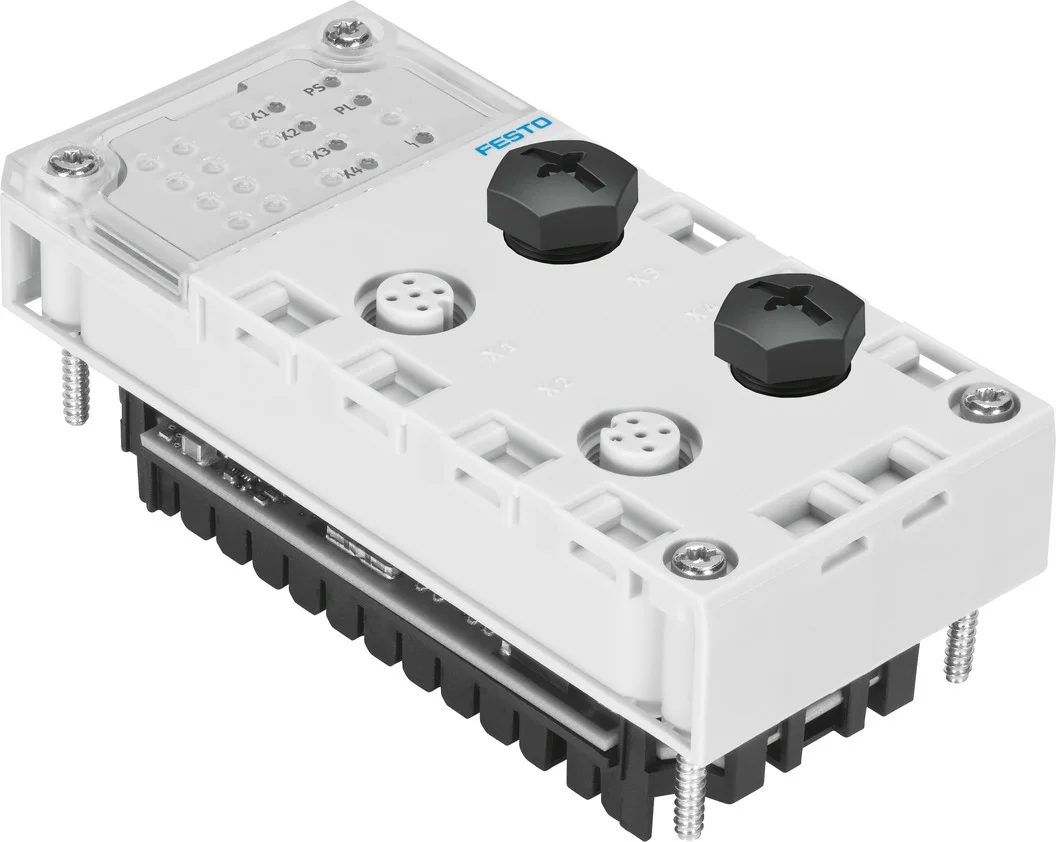

Interfejs elektryczny CPX-CTEL-2-M12-5POL-LK (2900543) serii CPX - Festo
SKU: OT-FESTO058505
MPN: CPX-CTEL-2-M12-5POL-LK
Producent:
Festo
Cena netto/szt.
1 773,45 zł
2 181,34 zł
brutto/szt.
Opis produktu - Interfejs elektryczny CPX-CTEL-2-M12-5POL-LK (2900543) serii CPX - Festo
- CPX-CTEL moduł mastera z 4 złączami I-Port
- Zdecentralizowana pneumatyka i sensoryka do szybkich procesów
- Standardowe złącza M12
Dane techniczne
| Protokół | IO-Link |
| Wymiary szer. x dł. x wys. | (wraz z blokiem łączącym) |
| Waga produktu | 110 g |
| Temperatura otoczenia | -5 degC |
| Temperatura przechowywania | -20 degC |
| Stopień ochrony | IP65 |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Maks. długość kabla | 20 m |
| Zgodność z LABS | VDMA24364-B2-L |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał obudowy | Wzmocniony poliamid |
| Diody LED | PS: zasilanie elektroniki, zasilanie czujników |
| Diagnostyka | Błąd komunikacji |
| Elementy obsługowe | Przełącznik DIL |
| Maksymalna przestrzeń adresowa, wejścia | 32 byte |
| Maksymalna przestrzeń adresowa, wyjścia | 32 byte |
| Parametryzacja | Rodzaj diagnostyki |
| Przyłącze elektryczne | 2 x gniazdo wtykowe |
| Zakres napięcia roboczego DC | 18 V |
| Znamionowe napięcie robocze DC | 24 V |
| Wewnętrzny pobór prądu przy nominalnym napięciu roboczym | Typ. 65 mA |
| Buforowanie przerw w zasilaniu | 10 ms |
| Izolacja elektryczna między kanałami | nie |
| Izolacja elektryczna, kanał - magistrala wewnętrzna | Tak, w przypadku zasilania pośredniego |
| IO-Link, liczba portów | 2 |
| IO-Link, Port class | A |
| IO-Link, wersja protokołu | Master V 1.0 |
| IO-Link, Communication mode | COM1 (4,8 kBd), COM2 (38,4 kBd), COM3 (230,4 kBd) |
| IO-Link, szerokość danych procesowych OUT | możliwość parametryzacji od 4/4 do 16/16 bajtów |
| IO-Link, szerokość danych procesowych IN | możliwość parametryzacji od 4/4 do 16/16 bajtów |
| IO-Link, minimalny czas cyklu | Min. 1 ms na 1 bajt danych procesowych |
| IO-Link, prąd wyjściowy | 1,6 A PL / Port |
Parametry techniczne - Interfejs elektryczny CPX-CTEL-2-M12-5POL-LK (2900543) serii CPX - Festo
Buforowanie zaniku zasilania
10 ms
IO-Link master, prąd wyjściowy
1,6 A PL / Port, 1,6 A PS / Port
Maks. pojemność adresowa dla wejść
32 Byte
Maks. pojemność adresowa dla wyjść
32 Byte
Izolacja galwaniczna kanał - kanał
Brak
Izolacja galwaniczna kanał – magistrala wewnętrzna
Tak, dla pośredniego zasilania elektrycznego
Diody wskaźnikowe LED
PS: Zasilanie elektroniki, zasilanie czujników, PL: Zasilanie dla wyjść, X1: system status IO-Link port 1, X1: system status IO-Link port 2, Diagnostyka ogólna
Własny pobór prądu przy napięciu roboczym
Typ. 65 mA
Parametryzacja
Sposób zachowania się diagnostyki, Tryb Fail-safe na kanał, Wymuszanie stanu na kanał, Tryb Idle na kanał, Parametry modułu
Protokół
IO-Link
IO-Link, process data width IN
Możliwość parametryzacji 4/4 do 16/16 bajtów
IO-Link, process data width OUT
Możliwość parametryzacji 4/4 do 16/16 bajtów
IO-Link, liczba portów
2
IO-Link, protokół
Master V 1.0
Elementy obsługowe
Przełącznik-DIL
Maks. długość kabla
20 m
Temperatura otoczenia
-5 ... 50 °C
Zakres napięcia roboczego DC
18 ... 30 V
Diagnostyka
Błąd komunikacji, Zwarcie, moduł, Diagnostyka zorientowana na moduł, Napięcie poniżej wartości nominalnej
Wymiary B x L x H
(łącznie z blokiem łączącym), 50 mm x 107 mm x 55 mm
Nominalne napięcie robocze DC
24 V
Temperatura przechowywania
-20 ... 70 °C
Waga produktu
110 g
Klasa odporności na korozję CRC
1 – Niska odporność na korozję, (w stanie zainstalowanym)
IO-Link, typ portu
A, B
IO-Link, minimalny czas cyklu
Min. 1 ms na 1 bajt przetwarzanych danych
IO-Link, tryb komunikacji
COM1 (4,8 kBaud), COM2 (38,4 kBaud), COM3 (230,4 kBaud)
Materiał obudowy
Wzmocnione PA, PC
Uwaga dotycząca materiałów
Zgodne z RoHS
Przyłącze elektryczne
2 x gniazdo, 5-pin, Kodowanie-A, M12
Stopień ochrony
IP65, IP67
Nr kat.
OT-FESTO058505
