Cena netto/szt.
2 370,84 zł
2 916,13 zł
brutto/szt.

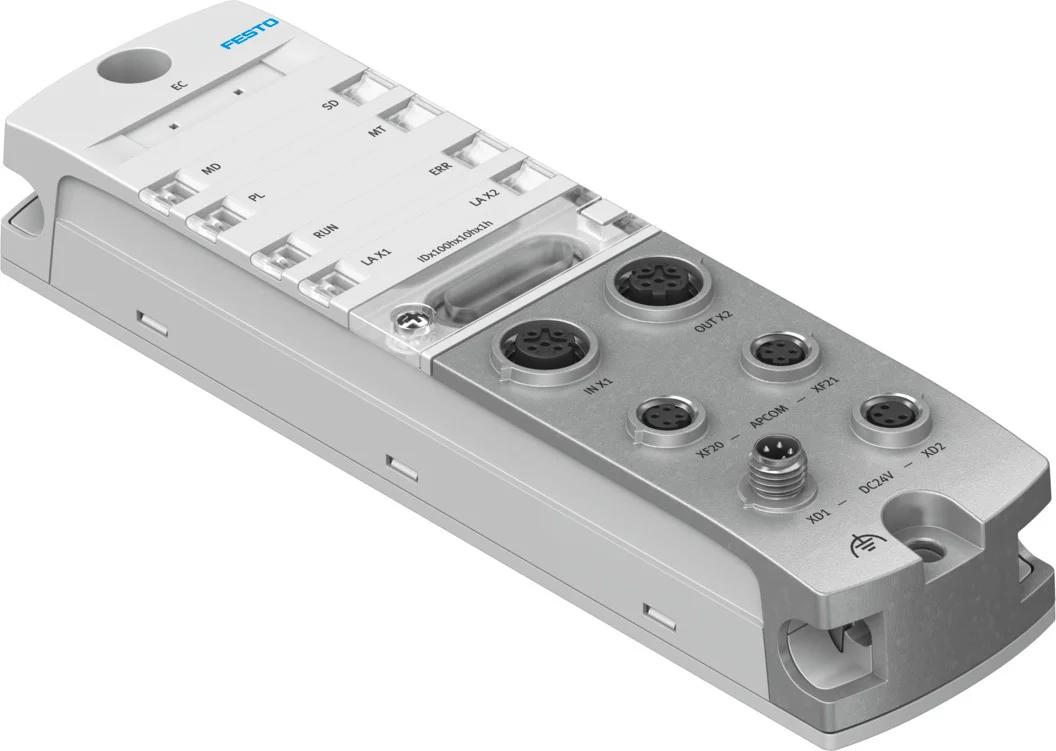

Opis produktu - Interfejs EtherCAT CPX-AP-I-EC-M12 (8086609) serii CPX - Festo
Dzięki nowemu systemowi I/O CPX-AP-I zgodnemu z IP65/IP67 można zintegrować wydajne moduły I/O oraz istniejące układy wysp zaworowych z najważniejszymi systemami nadrzędnymi - włącznie z IO-Link Master.
- Zdecentralizowany i łatwy w montażu system wejść/wyjść o stopniu ochrony IP65/IP67
- Bardzo uniwersalny zdalny system IO o maksymalnej wydajności
- Możliwość rozbudowy i łatwe połączenie CPX-AP-I i CPX-AP-A w zintegrowany system
- Ciągła łączność z rozszerzonymi opcjami diagnostycznymi zwiększa dostępność i produktywność maszyn
- Łatwa integracja z układem sterowania klienta z wykorzystaniem standardów: PROFINET, EtherCAT, EtherNet/IP, ModbusTCP
- Dostępny moduł dla IO-Link
- Możliwość pracy w czasie rzeczywistym, prędkość transmisji 200 Mbit w trybie full duplex
- Wydajny system zdalnych I/O, który elastycznie łączy w sieć 80 modułów w czasie rzeczywistym z prędkością przesyłania danych 200 Mbaud
- Kable o długości do 50 m pomiędzy poszczególnymi modułami umożliwiają obsługę rozległych systemów rozproszonych
Dane techniczne
| Wymiary szer. x dł. x wys. | 45 mm x 170 mm x 35 mm |
| Typ mocowania | na szynie H przy użyciu osprzętu |
| Maks. liczba modułów | 80 |
| Waga produktu | 186 g |
| Temperatura otoczenia | -20 degC |
| Temperatura przechowywania | -40 degC |
| Względna wilgotność powietrza | 5 - 95% |
| Stopień ochrony | IP65 |
| Uwaga o stopniu ochrony | nieużywane przyłącza zamknięte |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Maks. długość kabla | 50 m, komunikacja systemowa |
| Informacja o maks. długości przewodu | Zasilanie elektryczne zgodne z napięciem znamionowym |
| Zgodność z LABS | VDMA24364-B2-L |
| Klasa Cleanroom | Element zamontowany statycznie, brak możliwości oceny zgodnie z normą ISO 14644-1 |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Znak KC | KC-EMV |
| Certyfikacja | RCM Mark |
| Jednostka certyfikująca | UL E239998 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał obudowy | PA |
| Materiał O-ring | FPM |
| Diagnostyka przez LED | Diagnostyka na moduł |
| Diagnostyka przez magistralę | APDD nieprawidłowy |
| Diagnostyka przez wewnętrzną komunikację | Błąd modułu |
| Interfejs magistrali polowej, typ | Ethernet |
| Interfejs magistrali polowej, protokół | EtherCAT |
| Interfejs magistrali polowej, funkcja | Podłączenie magistrali przychodzące/wychodzące |
| Interfejs magistrali polowej, rodzaj przyłącza | 2x gniazdo wtykowe |
| Interfejs magistrali polowej, technologia przyłączeniowa | M12x1, kodowanie D wg EN 61076-2-101 |
| Interfejs magistrali polowej, liczba pinów/żył | 4 |
| Interfejs magistrali polowej, separacja galwaniczna | tak |
| Interfejs magistrali polowej, szybkość transmisji | 100 Mb/s |
| Maksymalna przestrzeń adresowa, wejścia | 2048 byte |
| Maksymalna przestrzeń adresowa, wyjścia | 2048 byte |
| Pomoc w konfiguracji | Plik ESI |
| Interfejs komunikacyjny, funkcja | Komunikacja systemowa XF20 OUT / XF21 OUT |
| Interfejs komunikacyjny, rodzaj przyłącza | 2x gniazdo wtykowe |
| Interfejs komunikacyjny, technologia przyłączeniowa | M8x1, kodowanie D wg EN 61076-2-114 |
| Interfejs komunikacyjny, liczba pinów/żył | 4 |
| Interfejs komunikacyjny, protokół | AP |
| Interfejs komunikacyjny, ekranowanie | tak |
| Zasilanie elektryczne, funkcja | Elektronika/czujniki i obciążenie przychodzące |
| Zasilanie elektryczne, rodzaj przyłącza | Wtyczka |
| Zasilanie elektryczne, technologia przyłączy | M8x1, kodowanie A wg EN 61076-2-104 |
| Zasilanie elektryczne, liczba pinów/żył | 4 |
| Przesyłanie napięcia, funkcja | Elektronika/czujniki i obciążenie wychodzące |
| Przesyłanie napięcia, rodzaj przyłącza | Gniazdo wtykowe |
| Przesyłanie napięcia, technologia przyłączeniowa | M8x1, kodowanie A wg EN 61076-2-104 |
| Przesyłanie napięcia, liczba pinów/żył | 4 |
| Uwaga dotycząca napięcia roboczego | Zasilacze SELV/PELV wymagane |
| Znamionowe napięcie robocze DC, obciążenie | 24 V |
| Dopuszczalne wahania napięcia, obciążenie | +- 25% |
| Znamionowe napięcie robocze DC, elektronika/czujniki | 24 V |
| Dopuszczalne wahania napięcia dla elektroniki/czujników | +- 25 % |
| Maks. zasilanie | 2 x 4 A (konieczny bezpiecznik zewnętrzny) |
| Wewnętrzny pobór prądu przy nominalnym napięciu roboczym, elektronika / czujniki | typowo 90 mA |
| Wewnętrzny pobór prądu przy nominalnym obciążeniu roboczym | typowo 5 mA |
| Buforowanie przerw w zasilaniu | 10 ms |
| Ochrona przed zmianą polaryzacji | tak |
Parametry techniczne - Interfejs EtherCAT CPX-AP-I-EC-M12 (8086609) serii CPX - Festo
Waga
0,22 kg
Nr kat.
OT-FESTO085211
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
