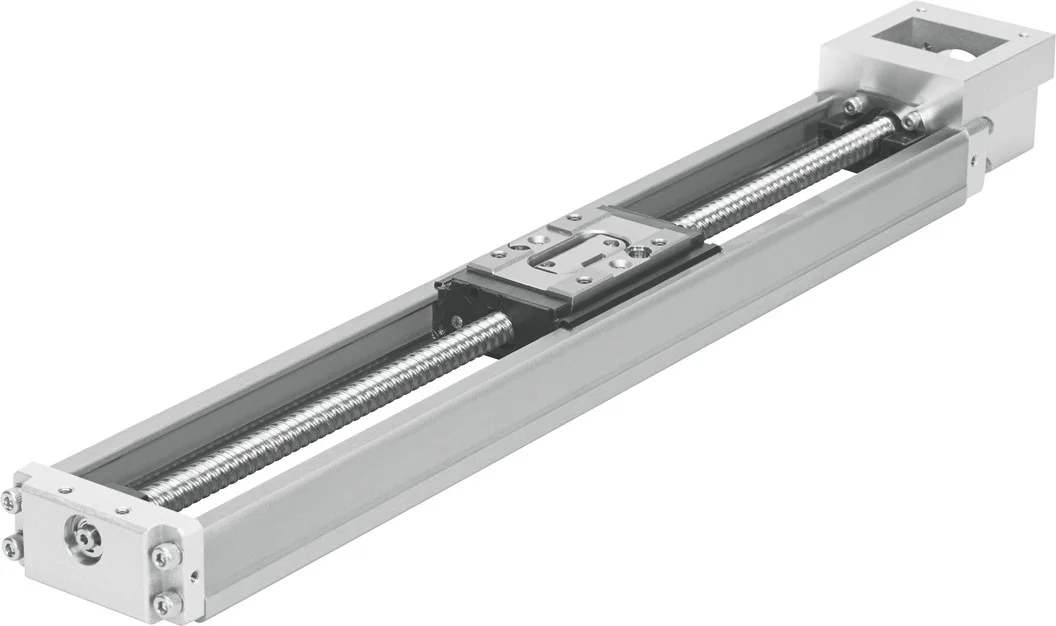

Jednostka elektryczna EGSK-26-100-2P (562765) serii EGSK - Festo
Festo

Jednostka elektryczna EGSK-26-100-2P (562765) serii EGSK - Festo

SKU: OT-FESTO025168 MPN: EGSK-26-100-2P
Producent: Festo
Cena netto/szt. 4 705,15 zł
5 787,33 zł brutto/szt.
Jednostka elektryczna EGSK-26-100-2P (562765) serii EGSK - Festo
4 705,15 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Jednostka elektryczna EGSK-26-100-2P (562765) serii EGSK - Festo

Niezwykle precyzyjny napęd ze śrubą EGSK przekonuje doskonałą dokładnością powtarzalności i jednocześnie bardzo kompaktową konstrukcją oraz wysoką sztywnością.

  • Elektromechaniczny napęd liniowy ze śrubą pociągową toczną
  • Prowadnica z łożyskami kulkowymi obiegowymi i śruba pociągowa bez koszyka na łożyskach kulkowych
  • Standardowe interfejsy montażowe
  • Kompaktowa konstrukcja
  • Duża sztywność
  • 22 dostępnych w magazynie typów z krótkim terminem dostawy i zestawów produktów do indywidualnych zastosowań

Dane techniczne

Skok roboczy100 mm
Wielkość26
Luz cofania20 µm
Średnica śruby8 mm
Skok śruby2 mm/U
Pozycja montażudowolny
ProwadnicaProwadnica z łożyskami kulkowymi w obiegu zamkniętym
KonstrukcjaElektromechaniczna oś liniowa
HomingCzujnik odniesienia
Typ śrubyŚruba pociągowa toczna
Symbol00991211
Maks. przyspieszenie10 m/s²
Maks. prędkość0.28 m/s
Powtarzalność+-0,01 mm
Klasa odporności korozyjnej wg normy Festo0 - Brak obciążenia korozyjnego
Zgodność z LABSVDMA24364-strefa III
Stopień ochronyIP10
Temperatura otoczenia0 degC
Łożysko stałe, nośność podstawowa dynamiczna1380 N
Nośność dynamiczna prowadnicy liniowej5746 N
Nośność dynamiczna napędu z śrubą kulową2350 N
Geometryczne momenty bezwładności powierzchni 2 stopnia Iy17000 mm⁴
Geometryczne momenty bezwładności powierzchni 2 stopnia Iz150000 mm⁴
Maks. moment napędowy0.037 Nm
Maks. siła Fy2223 N
Maks. siła Fz2223 N
Maks. moment Mx37.8 Nm
Maks. moment My12.9 Nm
Maks. moment Mz12.9 Nm
Maks. siła posuwu Fx116 N
Napędowy moment obrotowy bez obciążenia0.015 Nm
Statyczna nośność napędu z śrubą toczną4020 N
Nośność statyczna prowadnicy liniowej12150 N
Masowy moment bezwładności JH na metr skoku0.0316 kgcm²
Masowy moment bezwładności JO0.00357 kgcm²
Stała posuwu2 mm/U
Nośność statyczna podpory stałej1760 N
Referencyjna żywotność1000 km
Ruchoma masa własna153 g
Ciężar wózka153 g
Waga produktu1200 g
Ciężar dodatkowego wózka153 g
Masa podstawowa przy 0 mm skoku780 g
Dodatkowa masa na 10 mm skoku42 g
Typ mocowaniaprzy pomocy gwintu wew. i kołka pasowanego
Materiał pokrywy tylnejAluminiowy odlew ciśnieniowy
Materiał profiluNierdzewna stal stopowa
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał pokrywy napęduAluminiowy odlew ciśnieniowy
Materiał wózkaStal
Materiał nakrętki pociągowejStal
Materiał wrzecionaStal

Parametry techniczne - Jednostka elektryczna EGSK-26-100-2P (562765) serii EGSK - Festo

Typ śruby
Śruba toczna
Materiał profilu
Stal wysokostopowa, nierdzewna
Maks. przyspieszenie
10 m/s2
Geometryczny moment bezwładności powierzchni 2 stopnia Iy
17 * 1003 mm4
Geometryczny moment bezwładności powierzchni 2 stopnia Iz
150 * 1003 mm4
Maks. moment napędu
0.037 Nm
Stała posuwu
2 mm/U
Zakładana żywotność
1 000 km
Materiał pokrywy napędu
Aluminium-odlew ciśnieniowy, Powłoka ochronna
Materiał wózka
Stal
Materiał pokrywy końcowej
Aluminium-odlew ciśnieniowy, Powłoka ochronna
Średnica śruby
8 mm
Skok śruby
2 mm/U
Maks. moment Mz
12.9 Nm
Materiał nakrętki śrubowej
Stal
Materiał śruby
Stal
Pozycja wyjściowa
Czujnik referencyjny
Obciążenie dynamiczne stałej podpory
1 380 N
Obciążenie dynamiczne prowadnicy liniowej
5 746 N
Obciążenie dynamiczne napędu z śrubą toczną
2 350 N
Obciążenie statyczne napędu z śrubą toczną
4 020 N
Obciążenie statyczne prowadnicy liniowej
12 150 N
Obciążenie statyczne stałej podpory
1 760 N
Ciężar wózka
153 g
Ciężar dodatkowego wózka
153 g
Klasa odporności na korozję CRC
0 – Brak odporności na korozję
Sposób montażu
Z gwintem wewnętrznym i kółkiem
Stopień ochrony
IP10
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Wielkość
26
Luz rewersyjny
<= 20 µm
Masowy moment bezwładności JH na metr skoku
0.0316 kgcm2
Masowy moment bezwładności JO
0.00357 kgcm2
Skok roboczy
100 mm
Powtarzalność
±0,01 mm
Maks. Siła posuwu Fx
116 N
Jałowy moment napędowy
0.015 Nm
Pozycja zabudowy
Dowolna
Temperatura otoczenia
0 ... 40 °C
Ciężar podstawowy dla 0 mm skoku
780 g
Ciężar dodatkowy na 10 mm skoku
42 g
Konstrukcja
Elektromechaniczny napęd liniowy, Z śrubą toczną
Przemieszczana masa własna
153 g
Waga produktu
1 200 g
Prowadzenie
Prowadzenie na łożyskach kulkowych z zamkniętym obiegiem kulek
Maks. prędkość
0.28 m/s
Maks. siła Fy
2 223 N
Maks. siła Fz
2 223 N
Maks. moment Mx
37.8 Nm
Maks. moment My
12.9 Nm
Nr kat.
OT-FESTO025168

Pliki do pobrania - Jednostka elektryczna EGSK-26-100-2P (562765) serii EGSK - Festo

  • D15000100143004.PDF Pobierz
  • 562765datasheet.pdf Pobierz
