Korki gwintowane wysokociśnieniowe z gwintem zewnętrznym G, do 400 bar – Air-Com

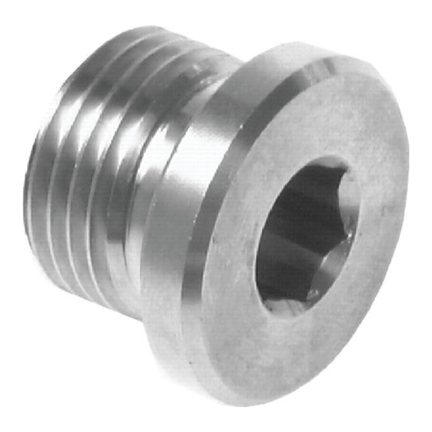

Korki gwintowane wysokociśnieniowe Air-Com służą do zamykania niewykorzystywanych przyłączy gwintowanych w instalacjach pracujących pod wysokim ciśnieniem. Wyposażone są w zewnętrzny gwint G, kołnierz oraz gniazdo imbusowe umożliwiające montaż za pomocą odpowiedniego klucza.

Rodzina obejmuje różne rozmiary gwintów oraz wykonania materiałowe. Dostępne są korki ze stali ocynkowanej i stali nierdzewnej. W zależności od wariantu stosowane są również różne materiały uszczelnienia, co należy uwzględnić przy doborze produktu do temperatury, medium i pozostałych warunków pracy.

Do zamykania przyłączy w instalacjach wysokociśnieniowych

Podstawowym zadaniem korka jest szczelne zamknięcie niewykorzystywanego otworu gwintowanego. Może to być wolne przyłącze w rozdzielaczu, kolektorze, bloku hydraulicznym, armaturze lub innym elemencie instalacji.

Zastosowanie odpowiednio dobranego korka pozwala zamknąć przyłącze bez konieczności wprowadzania dodatkowych elementów pośrednich. Jest to przydatne zarówno podczas budowy instalacji, jak i przy zmianie jej konfiguracji lub czasowym wyłączeniu jednego z przyłączy.

Gwint zewnętrzny G

Korki posiadają zewnętrzny gwint calowy typu G. Przy wyborze odpowiedniego wariantu należy dopasować jego rozmiar do gwintu wewnętrznego zamykanego przyłącza.

Rodzina obejmuje szeroki zakres rozmiarów, dzięki czemu można dobrać korek do różnych wielkości przyłączy występujących w instalacji.

Przy doborze nie należy kierować się wyłącznie nominalną średnicą. Należy również upewnić się, że współpracujący element posiada właściwy rodzaj gwintu i konstrukcję odpowiednią do zastosowanego sposobu uszczelnienia.

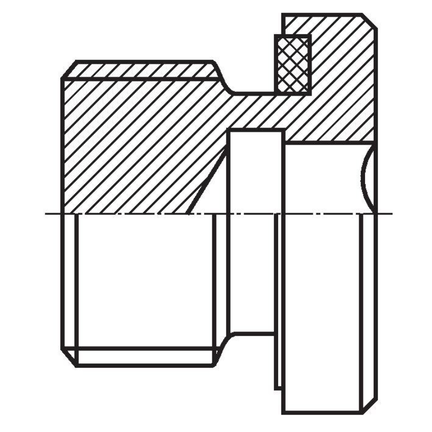

Konstrukcja z kołnierzem i uszczelnieniem

Korki posiadają kołnierz współpracujący z elementem uszczelniającym. W tej konstrukcji szczelność połączenia nie jest oparta wyłącznie na samym gwincie.

Ma to szczególne znaczenie przy wysokich ciśnieniach, gdzie prawidłowy stan powierzchni współpracujących oraz właściwie dobrane uszczelnienie są istotnymi elementami kompletnego połączenia.

Przed montażem należy sprawdzić zarówno gwint, jak i powierzchnię, na której pracuje uszczelnienie. Elementy nie powinny posiadać uszkodzeń mogących wpływać na szczelność połączenia.

Montaż za pomocą klucza imbusowego

Konstrukcja korka umożliwia montaż za pomocą klucza imbusowego. Rozwiązanie to pozwala ograniczyć przestrzeń zajmowaną przez część montażową korka i ułatwia pracę w miejscach, gdzie dostęp do przyłącza jest ograniczony.

Gniazdo imbusowe jest szczególnie praktyczne w blokach, kolektorach i innych zwartych konstrukcjach, w których zastosowanie elementu z dużym zewnętrznym łbem mogłoby utrudniać montaż sąsiednich komponentów.

Rozmiar narzędzia oraz sposób dokręcenia powinny być odpowiednie dla konkretnego wariantu korka.

Ciśnienie do 400 bar

Korki przeznaczone są do zastosowań wysokociśnieniowych, a dla rodziny podawana jest wartość do 400 bar. Przy doborze produktu do konkretnego układu należy zawsze uwzględnić parametry wybranego wykonania oraz wszystkich pozostałych elementów instalacji.

W przypadku układów pracujących przy wysokich ciśnieniach szczególne znaczenie ma prawidłowe wykonanie połączenia, stan powierzchni uszczelniającej oraz zastosowanie uszczelnienia odpowiedniego do rzeczywistych warunków pracy.

Stal ocynkowana i stal nierdzewna

Rodzina obejmuje korki ze stali ocynkowanej oraz stali nierdzewnej. Pozwala to dobrać wykonanie materiałowe do konstrukcji instalacji, stosowanego medium i warunków środowiskowych.

Dla wykonań ze stali nierdzewnej podawany jest materiał 1.4571. Przy wyborze należy jednak brać pod uwagę nie tylko materiał samego korpusu, ale również materiał uszczelnienia oraz parametry pozostałych komponentów mających kontakt z medium.

Uszczelnienie NBR lub FKM zależnie od wariantu

Materiał uszczelnienia zależy od wybranego wykonania. W rodzinie występują uszczelnienia NBR oraz FKM (Viton).

Dobór uszczelnienia ma znaczenie między innymi ze względu na temperaturę pracy oraz kompatybilność z medium. Nie należy więc traktować korków różniących się materiałem uszczelnienia jako identycznych pod względem dopuszczalnych warunków eksploatacji.

Przed zakupem należy sprawdzić materiał uszczelnienia przypisany do konkretnego wariantu i zweryfikować jego przydatność w planowanej aplikacji.

Zakres temperatury zależy od wykonania

Zakres temperatury nie jest jednakowy dla wszystkich korków w tej rodzinie. Zależy między innymi od wykonania materiałowego oraz zastosowanego uszczelnienia.

Dlatego przy wyborze produktu nie należy przypisywać całej rodzinie jednego wspólnego zakresu temperatury. Właściwą wartość należy sprawdzić w danych technicznych wybranego wariantu.

Jest to szczególnie ważne w instalacjach pracujących w podwyższonej temperaturze, gdzie materiał uszczelnienia może mieć istotny wpływ na możliwość zastosowania korka.

Jak dobrać odpowiedni korek wysokociśnieniowy?

Dobór należy rozpocząć od określenia rozmiaru gwintu zamykanego przyłącza. Następnie należy uwzględnić ciśnienie, temperaturę, medium oraz wymagane wykonanie materiałowe.

Przed wyborem konkretnego wariantu należy sprawdzić przede wszystkim:

• rozmiar gwintu zewnętrznego G,
• zgodność gwintu z zamykanym przyłączem,
• ciśnienie robocze instalacji,
• materiał wykonania korka,
• materiał zastosowanego uszczelnienia,
• zakres temperatury wybranego wariantu,
• zgodność materiałów z medium roboczym,
• konstrukcję powierzchni współpracującej z uszczelnieniem,
• parametry elementu, w którym korek będzie montowany.

Zastosowanie w hydraulice i układach wysokociśnieniowych

Korki mogą być wykorzystywane do zamykania odpowiednio przygotowanych przyłączy w instalacjach hydraulicznych oraz innych układach wysokociśnieniowych.

Mogą służyć między innymi do zamykania niewykorzystywanych portów w blokach hydraulicznych, kolektorach, rozdzielaczach, armaturze i innych komponentach wyposażonych w kompatybilne przyłącza.

W przypadku zastosowania z określonym medium należy sprawdzić zgodność materiału korpusu i uszczelnienia z medium oraz rzeczywistymi warunkami pracy.

Korek jako element umożliwiający zmianę konfiguracji układu

Korek może być stosowany nie tylko do trwałego zamknięcia przyłącza. Jest również praktycznym rozwiązaniem w instalacjach, których konfiguracja może być później zmieniana lub rozbudowywana.

Wolny port można zamknąć na czas bieżącej eksploatacji, zachowując możliwość jego późniejszego wykorzystania po odpowiednim przygotowaniu instalacji.

Rozwiązanie to jest przydatne między innymi w kolektorach i blokach posiadających więcej przyłączy niż wymaga aktualna konfiguracja układu.

Najważniejsze cechy korków wysokociśnieniowych Air-Com

• przeznaczenie do zamykania niewykorzystywanych przyłączy,
• konstrukcja przeznaczona do zastosowań wysokociśnieniowych,
• gwint zewnętrzny G,
• kołnierz współpracujący z uszczelnieniem,
• gniazdo imbusowe ułatwiające montaż,
• 24 warianty w rodzinie produktowej,
• różne rozmiary gwintów,
• wykonania ze stali ocynkowanej i stali nierdzewnej,
• uszczelnienia NBR lub FKM zależnie od wariantu,
• różne zakresy temperatury zależnie od wykonania,
• ciśnienie do 400 bar.

Montaż korka wysokociśnieniowego

Przed montażem należy dokładnie sprawdzić gwint, powierzchnię uszczelniającą oraz stan uszczelnienia. Elementy powinny być czyste i wolne od uszkodzeń mogących wpływać na prawidłowe wykonanie połączenia.

Korek należy wkręcać za pomocą odpowiednio dobranego klucza imbusowego. Podczas montażu należy przestrzegać wymagań dotyczących konkretnego przyłącza i unikać nadmiernego dokręcania, które mogłoby doprowadzić do uszkodzenia gwintu, korka, uszczelnienia lub elementu współpracującego.

Szczególną uwagę należy zwrócić na prawidłowe ułożenie uszczelnienia. Po wykonaniu połączenia, a przed rozpoczęciem normalnej eksploatacji instalacji wysokociśnieniowej, należy sprawdzić jego szczelność.

400 bar a parametry całego układu

Wartość do 400 bar nie oznacza automatycznie, że cała instalacja może pracować przy takim ciśnieniu. Należy uwzględnić parametry elementu, w którym zamontowany jest korek, a także przewodów, złączek, armatury, uszczelnień i pozostałych komponentów układu.

Dopuszczalne ciśnienie kompletnej instalacji jest ograniczone przez element o najniższym dopuszczalnym ciśnieniu pracy. Ta sama zasada dotyczy temperatury oraz kompatybilności materiałowej.

W instalacjach wysokociśnieniowych prawidłowy dobór i montaż elementów uszczelniających jest szczególnie istotny dla bezpiecznej i szczelnej pracy całego połączenia.

Materiały:

Uszczelka: NBR (typ 1.4571: Viton)

Opcjonalnie: Uszczelka Viton -V

*wartosci wytyczne ustalone w próbach z olejem hydraulicznym z poczwórnym zabezpieczeniem, w pojedynczych przypadkach proszę złożyć zapytanie.
