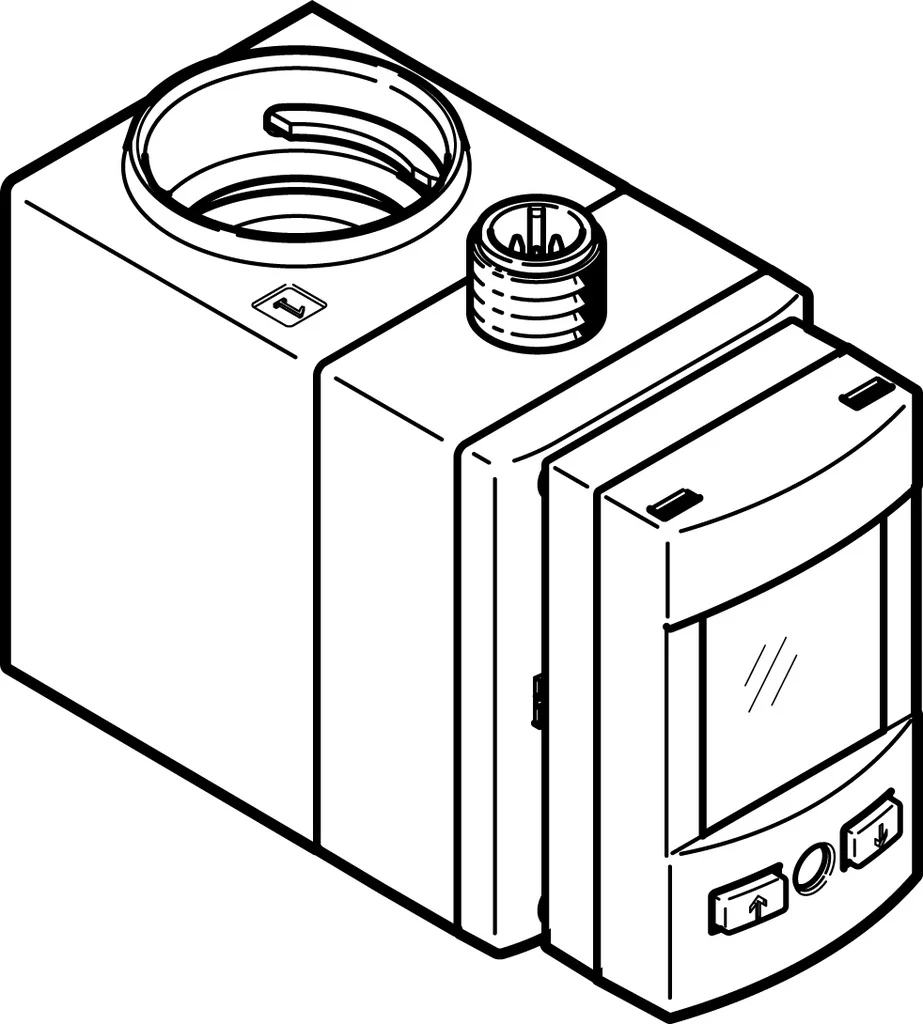

Czujnik przepływu SFAW-100-X-E-PNLK-PNVBA-M12 (8036889) serii SFAW - Festo
SKU: OT-FESTO060520
MPN: SFAW-100-X-E-PNLK-PNVBA-M12
Producent:
Festo
Cena netto/szt.
1 784,25 zł
2 194,63 zł
brutto/szt.
Opis produktu - Czujnik przepływu SFAW-100-X-E-PNLK-PNVBA-M12 (8036889) serii SFAW - Festo
Łatwa kontrola płynnych mediów: Czujnik przepływu SFAW mierzy przepływ, zużycie i temperaturę płynnych mediów. Prosta obsługa i czytelny wyświetlacz sprawiają, że SFAW zapewnia duże bezpieczeństwo procesowe.
- Monitorowanie obiegu chłodzenia, monitorowanie nieszczelności lub zerwania kabla, monitorowanie wody procesowej, monitorowanie napełnienia
- Przyłącze na wejściu: przyłącze zaciskowe DN15, DN20, złączka 13 mm, gwinty wewnętrzne G1/2, G3/4, G1, przyłącze we własnym zakresie
- Opcjonalnie ze zintegrowanym czujnikiem temperatury
- Podłączenie do systemów nadrzędnych za pomocą 2 wyjść dwustanowych, wyjścia analogowego i/lub interfejsu IO-Link
- Certyfikat: RCM Mark, c UL us - Listed (OL)
- Obrotowy wyświetlacz, 90deg w kierunku przeciwnym do ruchu wskazówek zegara i 180deg w kierunku zgodnym z ruchem wskazówek zegara
Dane techniczne
| Symbol | 00995566 |
| Certyfikacja | RCM Mark |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Wielkość pomiarowa | Przepływ |
| Kierunek przepływu | jednokierunkowy |
| Metoda pomiaru | Przepływ: Vortex |
| Wartość początkowa zakresu pomiaru przepływu | 5 l/min |
| Wartość końcowa zakresu pomiaru przepływu | 100 l/min |
| Ciśnienie robocze | 0 MPa |
| Ciśnienie robocze | 0 bar |
| Ciśnienie robocze | 0 psi |
| Informacja o ciśnieniu roboczym | maks. 1,2 MPa (12 bar / 174 psi) przy 40degC |
| Ciśnienie przeciążenia | 4 MPa |
| Ciśnienie przeciążenia | 40 bar |
| Ciśnienie przeciążenia | 580 psi |
| Medium robocze | Płynne media |
| Uwaga dotycząca medium roboczego/sterującego | Media o lepkości kinematycznej = 1,8 mm²/s [cSt]. Należy zapewnić kompatybilność mediów z substancjami, które mają z nimi kontakt. |
| Temperatura medium | 0 degC |
| Temperatura otoczenia | 0 degC |
| Temperatura znamionowa | 23 degC |
| Dokładność wartości natężenia przepływu | +-2% FS dla natężenia przepływu = 50% FS |
| Dokładność temperatury w +- degC | 2 degC |
| Dokładność powtarzalności wartości przepływu | +-0,5% FS dla natężenia przepływu = 50% FS |
| Zakres współczynnika temperaturowego w +- %FS/K | typ. +-0,05%FS/K |
| Wyjście dwustanowe | Przełączalne 2 x PNP lub 2 x NPN |
| Funkcja przełączania | Komparator okienkowy |
| Funkcja elementu przełączającego | Przełączany pomiędzy normalnie zamkniętym i normalnie otwartym |
| Maks. prąd wyjściowy | 100 mA |
| Wyjście analogowe | 0 - 10 V |
| Wartość początkowa charakterystyki przepływu | 0 l/min |
| Wartość końcowa charakterystyki przepływu | 100 l/min |
| Maks. rezystancja obciążeniowa wyjścia prądowego | 500 Ohm |
| Min. rezystancja obciążenia, wyjście napięciowe | 15 kOhm |
| Zabezpieczenie przeciwzwarciowe | tak |
| Odporność na przeciążenie | występuje |
| Protokół | IO-Link |
| IO-Link, wersja protokołu | Device V 1.1 |
| IO-Link, Profil | Smart sensor profile |
| IO-Link, klasy funkcji | Kanał danych binarnych (BDC) |
| IO-Link, Communication mode | COM2 (38,4 kBd) |
| IO-Link, obsługa SIO-Mode | Tak |
| IO-Link, Port class | A |
| IO-Link, szerokość danych procesowych OUT | 0 bajtów |
| IO-Link, szerokość danych procesowych IN | 3 bajty |
| IO-Link, zawartość danych procesowych IN | 1 bit BDC (monitorowanie objętości) |
| IO-Link, zawartość danych serwisowych IN | 32 bity wartość pomiaru objętości |
| IO-Link, minimalny czas cyklu | 5 ms |
| IO-Link, konieczna pamięć danych | 500 byte |
| Zakres napięcia roboczego DC | 18 V |
| Ochrona przed zmianą polaryzacji | do wszystkich przyłączy elektrycznych |
| Przyłącze elektryczne 1, rodzaj przyłącza | Wtyczka |
| Przyłącze elektryczne 1, technika przyłączeniowa | M12x1, kodowanie A wg EN 61076-2-101 |
| Przyłącze elektryczne 1, liczba pinów/żył | 5 |
| Przyłącze elektryczne 1, rodzaj mocowania | Blokowanie śrubą |
| Przyłącze elektryczne 1, układ połączeń | 00995383 |
| Maks. długość kabla | 20 m podczas pracy IO-Link |
| Pozycja montażu | dowolny |
| Przyłącze mediów płynnych | Przyłącze po stronie użytkownika |
| Waga produktu | 140 g |
| Materiał obudowy | Wzmocniony poliamid |
| Materiały mające kontakt z medium | EPDM (nadtlenek) |
| Wyświetlane jednostki | Galon amerykański |
| Stopień ochrony | IP65 |
| Klasa odporności korozyjnej wg normy Festo | 3 - silne obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B2-L |
Parametry techniczne - Czujnik przepływu SFAW-100-X-E-PNLK-PNVBA-M12 (8036889) serii SFAW - Festo
IO-Link, function classes
Binärer Daten Kanal (BDC), Process Data Variable (PDV), Identyfikacja, Diagnostyka, Teach channel
IO-Link, process data width IN
3 Byte
IO-Link, process data content IN
1 bit BDC (monitoring objętości), 14 bit PDV (wartość mierzonego przepływu), 2 bit BDC (monitoring przepływu)
IO-Link, Service data contents IN
Mierzona wartość objętości, 32-bitowa
IO-Link, wymagana pamięć danych
0.5 Kilobyte
Kierunek przepływu
jednokierunkowy
Uwaga do ciśnienia roboczego
Maks. 12 bar przy 40°C, Maks. 6 bar przy 100℃
Wyjście dwustanowe
2 x PNP lub 2 x NPN przełączalne
Funkcja elementu przełączającego
NZ lub NO, przełączny
Protokół
IO-Link
Mierzona wielkość
Przepływ, Temperatura
Metoda pomiarowa
Przepływ: VortexTemperatura: PT1000
Zabezpieczenie przed przeciążeniem
Dostępne
Jednostka(i), które można wyświetlać
US gal, US gal/min, cft, cft/min, l, l/h, l/min, m3, °C, °F
IO-Link, process data width OUT
0 Byte
Materiały w kontakcie z mediami
EPDM (perox.), ETFE, Stal szlachetna, Wzmocniony PA6T/6I
Maks. rezystancja obciąż., prąd wyjściowy
500 Ohm
Przyłącze dla cieczy
Podłączenie użytkownika
Min. rezystancja obciąż., napięcie wyjściowe
15 kOhm
Temperatura nominalna
23 °C
Zakres pomiarowy przepływu, wartość początkowa
5 l/min
Zakres pomiarowy przepływu, wartość końcowa
100 l/min
Dokładność wartości przepływu
±2% FS dla przepływu <= 50% FS, ±3% wartości mierzonej dla przepływu >= 50% FS
Margines współczynnika temperaturowego ± %FS/K
typ. ±0,05%FS/K
Charakterystyka dla wartości początkowej przepływu
0 l/min
Charakterystyka dla wartości końcowej przepływu
100 l/min
Dokładność temperatury w ± °C
2 °C
Powtarzalność wartości natężenia przepływu
< ±0,5% FS dla przepływu <= 50% FS, < ±1 % o.m.v. dla przepływu >= 50 %FS
IO-Link, obsługa trybu SIO
Tak
Ciśnienie robocze
0 ... 12 bar
Temperatura otoczenia
0 ... 50 °C
Stopień ochrony
IP65
Temperatura medium
0 ... 90 °C
Przyłącze elektryczne
5-pin, Kodowanie-A, M12x1, Wtyczka prosta
Dopuszczenie
RCM Mark, c UL us - Listed (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Wzmocnione PA
IO-Link, tryb komunikacji
COM2 (38,4 kBaud)
IO-Link, minimalny czas cyklu
5 ms
Maks. Prąd wyjściowy
100 mA
IO-Link, Profil
Smart sensor profile
IO-Link, typ portu
A
Medium robocze
Media płynne, Woda, ciecze obojętne
Wyjście analogowe
0 - 10 V, 4 - 20 mA, 1 - 5 V
Funkcja przełączania
Komparator okienkowy, Komparator wartości progowej, Dowolnie programowalny
Znak KC
KC-EMV
Zabezpieczenie przed odwrotną polaryzacją
Dla wszystkich przyłączy elektrycznych
Pozycja zabudowy
Dowolna
Uwagi odnośnie medium roboczego
Musi być zapewnione, że medium robocze jest kompatybilne z materiałami, z którymi jest w kontakcie.
Klasa odporności na korozję CRC
3 – Wysoka odporność na korozję
Waga produktu
140 g
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV, Zgodnie z dyrektywą EU RoHS
Zabezpieczenie przed zwarciem
Tak
Zakres napięcia roboczego DC
18 ... 30 V
Maks. długość kabla
20 m przy pracy w trybie IO-Link, 30 m
IO-Link, protokół
Device V 1.1
Nr kat.
OT-FESTO060520
