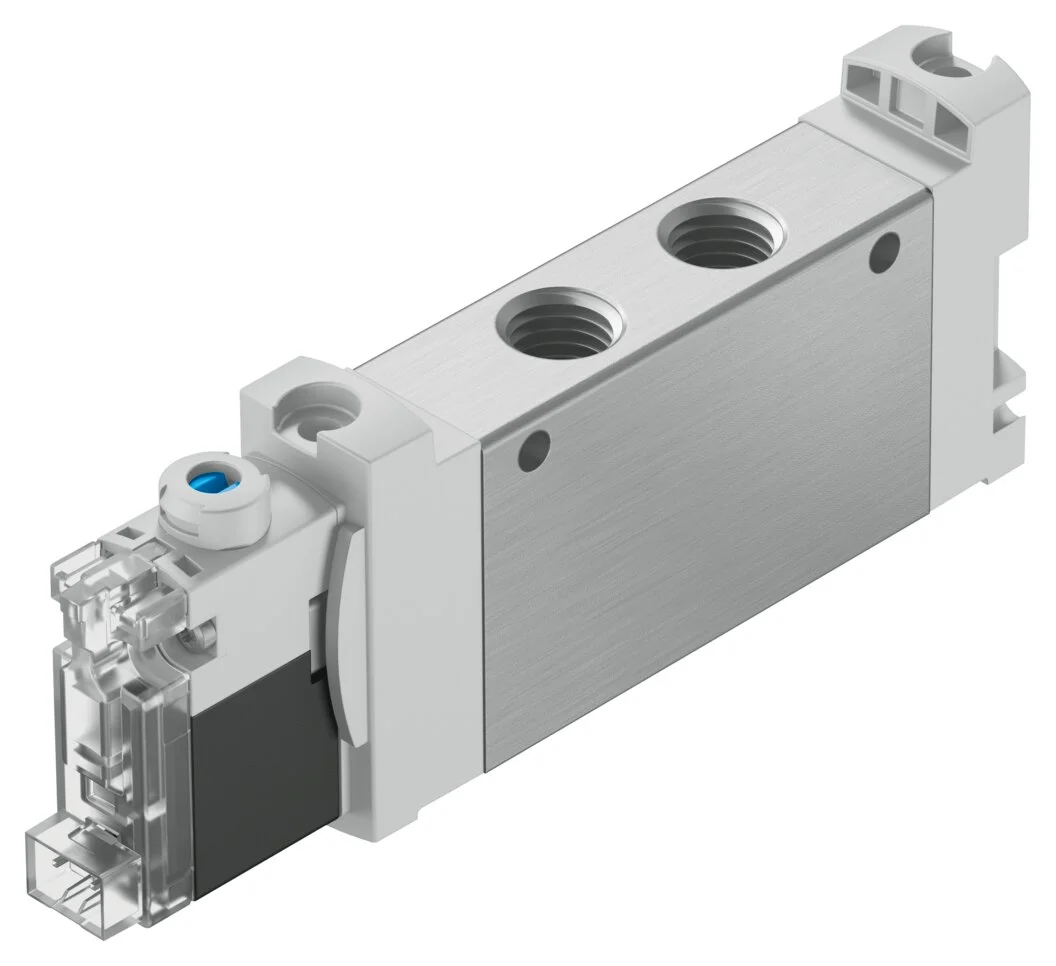

Elektrozawór VUVG-LK14-M52-AT-G18-1H2L-W1-S (589287) serii VUVG - Festo
Festo

Elektrozawór VUVG-LK14-M52-AT-G18-1H2L-W1-S (589287) serii VUVG - Festo

SKU: OT-FESTO076250
Producent: Festo
Cena netto/szt. 269,68 zł
331,71 zł brutto/szt.
Elektrozawór VUVG-LK14-M52-AT-G18-1H2L-W1-S (589287) serii VUVG - Festo
269,68 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Elektrozawór VUVG-LK14-M52-AT-G18-1H2L-W1-S (589287) serii VUVG - Festo

Ten uniwersalny zawór został na nowo zaprojektowany i oferuje teraz wyjątkowe połączenie dużych przepływów i kompaktowej konstrukcji. Cały asortyment VUVG, jako pojedynczy zawór lub wyspa zaworowa, został zaprojektowany tak, aby spełnić wszystkie Państwa wymagania.

  • Kompaktowy, uniwersalny zawór
  • Podłączenie przy pomocy elektrycznej płyty przyłączeniowej (E-Box)
  • Duży przepływ w porównaniu z wielkością zaworu
  • Zawory in-line stosowane pojedynczo lub w blokach

Dane techniczne

Funkcja zaworu5/2 monostabilny
Sposób uruchamianiaelektrycznie
Wielkość zaworu14 mm
Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343)660 l/min
Pneumatyczne przyłącze roboczeG1/8
Napięcie robocze24V DC
Ciśnienie robocze0.25 MPa
Ciśnienie robocze2.5 bar
KonstrukcjaKonstrukcja z uszczelnieniami na tłoczku
Sposób powrotusprężyna pneumatyczna
Certyfikacjac UL us - Recognized (OL)
Jednostka certyfikującaUL MH19482
Stopień ochronyIP40
Funkcja odpowietrzeniaz możliwością dławienia
Sposób uszczelnieniamiękki
Pozycja montażudowolny
Pomocnicze sterowanie ręcznez blokadą
Rodzaj sterowaniasterowanie pilotem
Przyłącze zasilania powietrzem pilotówwew.
Kierunek przepływujednokierunkowy
Symbol00992908
Pokrycieprzekrycie dodatnie
Wskaźnik stanu sygnałuLED
Maks. częstotliwość przełączania2 Hz
Czas wyłączania24 ms
Czas włączania14 ms
Czas pracy ciągłej100%
Maks. dodatni impuls testowy przy sygnale 01600 µs
Maks. ujemny impuls testowy na 1 sygnale3000 µs
Parametry cewki24 V DC: 0,8 W
Dopuszczalne wahania napięcia+/- 10 %
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Odporność na drganiaSprawdzanie odporności podczas transportu przy drganiach o stopniu intensywności 1 wg FN 942017-4 i EN 60068-2-6
Odporność na wstrząsyTest odporności na wstrząsy o stopniu intensywności 1 wg FN942017-5 i EN 60068-2-27
Klasa odporności korozyjnej wg normy Festo0 - Brak obciążenia korozyjnego
Zgodność z LABSVDMA24364-strefa III
Temperatura medium-5 degC
Medium sterujące (dla pilotów)Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Temperatura otoczenia-5 degC
Waga produktu50 g
Przyłącze elektryczne2-żyły
Typ mocowaniana listwie przyłączeniowej
Przyłącze pneumatyczne 2G1/8
Przyłącze pneumatyczne 4G1/8
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał uszczelnieńHNBR
Materiał obudowyStop aluminium do przeróbki plastycznej

Parametry techniczne - Elektrozawór VUVG-LK14-M52-AT-G18-1H2L-W1-S (589287) serii VUVG - Festo

Zasilanie pneum. pilotów
Wewnętrzne
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
Miękkie
Sposób kasowania
Sprężyna pneumatyczna
Rodzaj sterowania
Z pilotem
Kierunek przepływu
Jednokierunkowy
Przyłącze pneumatyczne 2
G1/8
Przyłącze pneumatyczne 4
G1/8
Wielkość zaworu
14 mm
Funkcja odpowietrzenia
Możliwość dławienia
Pomocnicze ręczne uruchamianie
Z blokadą, Przez przyciśnięcie
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 1 zgodnie z FN942017-5 i EN60068-2-27
Przekrycie
Positive overlap
Czas przełączania przy wyłączaniu
24 ms
Czas przełączania przy włączaniu
14 ms
Maks. dodatni impuls testowy przy sygnale logicznym 0
1 600 µs
Maks. ujemny impuls testowy przy sygnale logicznym 1
3 000 µs
Medium dla pilotów
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Charakterystyka cewki
24 V DC: 0,8 W
Wyświetlanie stanu sygnału
LED
Maks. częstotliwość przełączania
2 Hz
Czas pracy ciągłej
100 %
Ciśnienie robocze
2.5 ... 7 bar
Temperatura otoczenia
-5 ... 50 °C
Materiał uszczelnień
HNBR, NBR
Sposób montażu
Na płycie przyłączeniowej, Przy pomocy otworów przelotowych
Stopień ochrony
IP40
Temperatura medium
-5 ... 50 °C
Przyłącze elektryczne
2-żyły, 2 pojedyncze żyły, Wolny koniec
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Materiał obudowy
Stop aluminium
Funkcja zaworu
5/2 monostabilny
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Normalny przepływ nominalny
660 l/min
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
0.25 ... 0.7 MPa
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
0 – Brak odporności na korozję
Konstrukcja
Zawór tłokowy
Waga produktu
50 g
Dopuszczalne wahania napięcia
+/- 10 %
Odporność na wibracje
Transport application test at severity level 1 in accordance with FN 942017-4 and EN 60068-2-6
Nr kat.
OT-FESTO076250

Pliki do pobrania - Elektrozawór VUVG-LK14-M52-AT-G18-1H2L-W1-S (589287) serii VUVG - Festo

  • 0d13c9fb33a8cbec1ff8a4ed95a2420e.pdf Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
