Listwy rozdzielające (kolektory) ze stali nierdzewnej, jedno- i dwustronne PN 10 – Air-Com

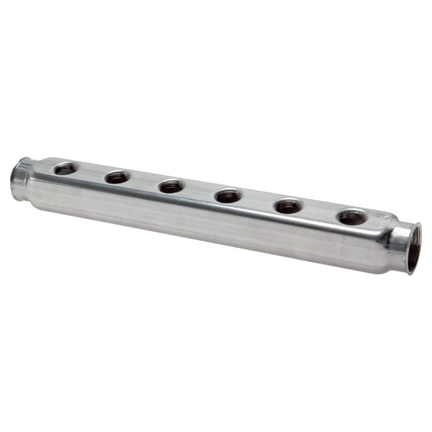

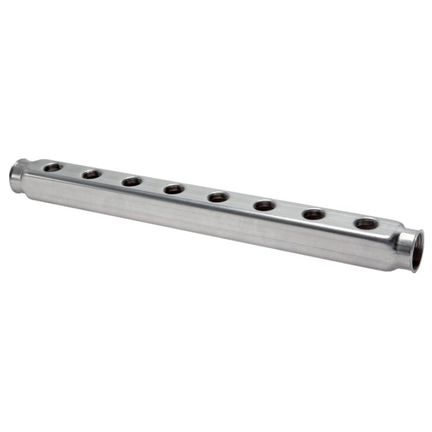

Listwy rozdzielające Air-Com ze stali nierdzewnej to kolektory przeznaczone do rozprowadzania medium pomiędzy kilkoma punktami instalacji. Umożliwiają utworzenie centralnego punktu rozdziału i podłączenie kilku odbiorników bez konieczności budowania rozgałęzienia z wielu pojedynczych trójników i dodatkowych złączek.

Rodzina obejmuje wykonania jednostronne i dwustronne, co pozwala dobrać sposób rozmieszczenia wyjść do konstrukcji instalacji. Dostępne warianty różnią się liczbą przyłączy oraz ich rozmiarami. Zastosowano gwinty G, a ciśnienie nominalne rodziny wynosi PN 10 bar.

Rozdzielanie medium z jednego kolektora

Podstawowym zadaniem listwy jest rozdzielenie medium na kilka przyłączy. Zamiast wykonywać każde odgałęzienie osobno, można wykorzystać wspólny korpus kolektora wyposażony w odpowiednią liczbę gwintowanych wyjść.

Takie rozwiązanie pozwala uporządkować instalację, ograniczyć liczbę elementów pośrednich i zgromadzić kilka punktów przyłączeniowych w jednym miejscu. Jest to przydatne zarówno podczas budowy nowego układu, jak i przy rozbudowie istniejącej instalacji.

Do poszczególnych wyjść można podłączać odpowiednio dobrane złączki, przewody, armaturę lub inne komponenty instalacji.

Wykonania jednostronne i dwustronne

W ramach jednej rodziny dostępne są listwy jednostronne oraz dwustronne. Różnica dotyczy rozmieszczenia przyłączy odbiorczych względem korpusu kolektora.

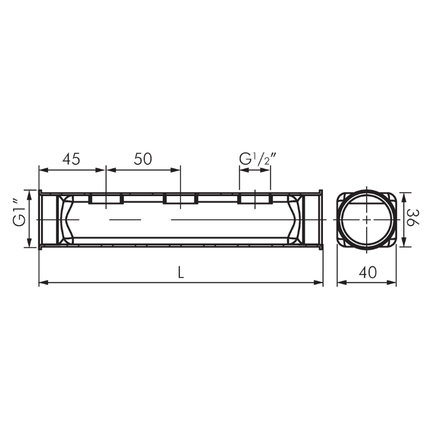

Wykonanie jednostronne pozwala prowadzić przyłącza w jednym kierunku. Może być wygodne wtedy, gdy kolektor montowany jest przy ścianie, płycie montażowej lub w miejscu, w którym wszystkie przewody mają być prowadzone po tej samej stronie.

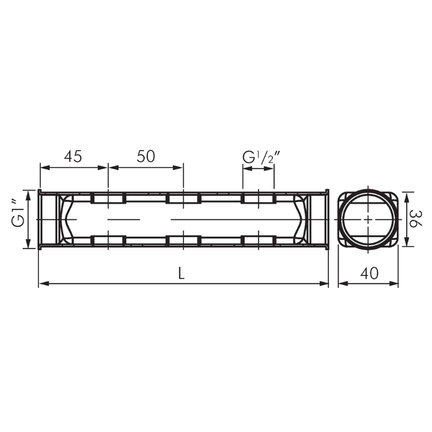

Wariant dwustronny umożliwia natomiast rozmieszczenie przyłączy po obu stronach listwy. Takie rozwiązanie może ułatwić rozprowadzenie przewodów do odbiorników znajdujących się po przeciwnych stronach punktu rozdziału.

Wybór pomiędzy konstrukcją jednostronną i dwustronną warto więc uzależnić od układu instalacji oraz dostępnej przestrzeni montażowej.

Różna liczba przyłączy

Listwy dostępne są w wielu konfiguracjach różniących się liczbą wyjść odbiorczych. Pozwala to dobrać wielkość kolektora do liczby obwodów, które mają zostać podłączone.

Przykładowo rodzina obejmuje wykonania z kilkoma wyjściami przy zachowaniu dwóch przyłączy umieszczonych na końcach korpusu. Konkretna liczba oraz rozmieszczenie przyłączy zależą od wybranego wariantu.

Jeżeli instalacja może być w przyszłości rozbudowywana, przy wyborze kolektora warto uwzględnić możliwość pozostawienia dodatkowych punktów przyłączeniowych. Nieużywane przyłącza należy odpowiednio zamknąć.

Gwinty G

W kolektorach zastosowano przyłącza gwintowane G. Poszczególne warianty różnią się rozmiarami gwintów przyłączy głównych oraz wyjść odbiorczych.

Przy wyborze należy zwrócić uwagę na oba te parametry. Rozmiar przyłącza głównego powinien odpowiadać instalacji doprowadzającej medium, natomiast wyjścia należy dobrać do złączek lub innych elementów podłączanych do kolektora.

Nie każda liczba wyjść występuje z każdym rozmiarem gwintu, dlatego ostateczny dobór powinien opierać się na danych technicznych konkretnego wariantu.

Wykonanie ze stali nierdzewnej

Korpusy kolektorów należących do tej rodziny wykonane są ze stali nierdzewnej. Materiał wykonania jest jednym z istotnych kryteriów doboru listwy do warunków występujących w instalacji.

Przy wyborze należy uwzględnić rodzaj medium, warunki środowiskowe oraz materiały pozostałych elementów układu. Jeżeli kolektor ma pracować z medium innym niż sprężone powietrze, należy sprawdzić zgodność materiałową wszystkich komponentów mających kontakt z medium.

Szczegółowe informacje materiałowe dla konkretnego wykonania należy sprawdzić w danych technicznych wybranego wariantu.

Ciśnienie nominalne PN 10 bar

Listwy rozdzielające należące do tej rodziny posiadają ciśnienie nominalne PN 10 bar. Parametr ten należy uwzględnić podczas doboru kolektora do konkretnej instalacji.

Ciśnienie nominalne listwy nie określa jednak automatycznie dopuszczalnego ciśnienia całego układu. Należy uwzględnić również parametry przewodów, złączek, zaworów, uszczelnień i pozostałych elementów podłączonych do kolektora.

Jak dobrać odpowiednią listwę rozdzielającą?

Dobór kolektora warto rozpocząć od określenia liczby potrzebnych wyjść oraz sposobu ich rozmieszczenia. Następnie należy dobrać odpowiednie rozmiary gwintów do instalacji zasilającej i poszczególnych odbiorników.

Przed wyborem konkretnego wariantu należy sprawdzić przede wszystkim:

• konstrukcję jednostronną lub dwustronną,
• liczbę wymaganych przyłączy odbiorczych,
• rozmiary gwintów G przyłączy głównych,
• rozmiary gwintów G wyjść odbiorczych,
• ciśnienie robocze instalacji,
• rodzaj przesyłanego medium,
• zgodność materiałową z medium i pozostałymi elementami układu,
• sposób prowadzenia przewodów,
• ilość dostępnego miejsca montażowego,
• parametry wszystkich komponentów współpracujących z kolektorem.

Kiedy wybrać kolektor jednostronny?

Listwa jednostronna jest dobrym rozwiązaniem, gdy przewody lub pozostałe elementy instalacji mają być prowadzone w jednym kierunku względem kolektora.

Taka konfiguracja może ułatwić uporządkowanie instalacji przy montażu kolektora na płycie, konstrukcji maszyny lub w innym miejscu, gdzie dostęp do jednej strony korpusu jest ograniczony.

Jednostronne rozmieszczenie wyjść pozwala również zachować czytelny układ przewodów, szczególnie gdy wszystkie odbiorniki znajdują się po tej samej stronie punktu rozdziału.

Kiedy wybrać kolektor dwustronny?

Listwa dwustronna jest przydatna wtedy, gdy medium ma być rozprowadzane do odbiorników znajdujących się po obu stronach kolektora.

Rozmieszczenie wyjść po dwóch stronach korpusu może ograniczyć konieczność prowadzenia przewodów wokół listwy oraz wykonywania dodatkowych łuków. Pozwala również wykorzystać przestrzeń po obu stronach punktu rozdziału.

Przy doborze wersji dwustronnej należy pozostawić odpowiednią ilość miejsca umożliwiającą montaż złączek i późniejszy dostęp do wszystkich przyłączy.

Zastosowanie kolektorów ze stali nierdzewnej

Listwy rozdzielające mogą być stosowane jako centralne punkty rozdziału medium w odpowiednio dobranych instalacjach pneumatycznych i przemysłowych.

Mogą znaleźć zastosowanie między innymi w maszynach, urządzeniach produkcyjnych, instalacjach technologicznych oraz innych układach, w których kilka odbiorników wymaga podłączenia do wspólnej linii.

W przypadku zastosowania z medium innym niż sprężone powietrze należy wcześniej zweryfikować jego zgodność z materiałem kolektora, złączek, uszczelnień i pozostałych elementów instalacji.

Uporządkowany punkt rozdziału instalacji

Zastosowanie kolektora pozwala zgromadzić wiele przyłączy w jednym miejscu. W porównaniu z układem wykonanym z kilku pojedynczych trójników może to uprościć konstrukcję instalacji i zmniejszyć liczbę dodatkowych elementów pośrednich.

Centralny punkt rozdziału ułatwia również prowadzenie przewodów do poszczególnych odbiorników. Przy odpowiednim zaplanowaniu instalacji może poprawić jej czytelność i ułatwić późniejsze prace serwisowe.

Możliwość zamknięcia niewykorzystywanych przyłączy

Jeżeli w danym układzie nie wszystkie dostępne wyjścia kolektora są potrzebne, niewykorzystywane przyłącza należy prawidłowo zamknąć odpowiednio dobranymi elementami.

Korek lub inny element zamykający powinien posiadać właściwy gwint oraz parametry odpowiednie do ciśnienia, medium i pozostałych warunków pracy instalacji.

Takie rozwiązanie może pozwolić pozostawić wolne przyłącza do wykorzystania podczas późniejszej rozbudowy układu.

Najważniejsze cechy kolektorów Air-Com

• przeznaczenie do rozdzielania medium pomiędzy kilka przyłączy,
• wykonania jednostronne i dwustronne,
• 22 warianty w rodzinie produktowej,
• różna liczba przyłączy odbiorczych,
• różne rozmiary przyłączy zależnie od wariantu,
• gwinty G,
• wykonanie ze stali nierdzewnej,
• ciśnienie nominalne PN 10 bar,
• możliwość utworzenia centralnego punktu rozdziału medium,
• możliwość dopasowania rozmieszczenia wyjść do konstrukcji instalacji.

Montaż listwy rozdzielającej

Przed montażem należy zaplanować położenie kolektora z uwzględnieniem dostępu do wszystkich przyłączy oraz sposobu prowadzenia przewodów. W przypadku wersji dwustronnej należy pozostawić odpowiednią przestrzeń po obu stronach korpusu.

Przed wykonaniem połączeń należy sprawdzić zgodność gwintów oraz stan powierzchni współpracujących. Sposób uszczelnienia połączeń gwintowanych powinien być odpowiedni do rodzaju gwintu, medium oraz warunków pracy instalacji.

Niewykorzystywane przyłącza należy szczelnie zamknąć odpowiednimi elementami. Przewody i złączki powinny być prowadzone w taki sposób, aby nie przenosiły niepożądanych obciążeń mechanicznych na korpus kolektora.

Po zakończeniu montażu, a przed rozpoczęciem normalnej eksploatacji instalacji, należy sprawdzić prawidłowość wykonania oraz szczelność wszystkich połączeń.

PN 10 a parametry całej instalacji

Ciśnienie nominalne PN 10 bar należy rozpatrywać razem z parametrami wszystkich pozostałych komponentów tworzących układ.

Przewody, złączki, armatura, uszczelnienia oraz odbiorniki podłączone do kolektora muszą być odpowiednio dobrane do rzeczywistych warunków pracy. Dopuszczalne ciśnienie kompletnej instalacji jest ograniczone przez element o najniższym dopuszczalnym ciśnieniu roboczym.

Analogicznie należy postępować z temperaturą oraz kompatybilnością z medium. Jeżeli wspólny zakres temperatury nie został określony dla całej rodziny, należy sprawdzić go dla wybranego wykonania i pozostałych elementów instalacji.
