Przepływomierz elektromagnetyczny SMGX1KGFFRKG/USD (SMF821) - IFM
SKU: OC-IFM016722
MPN: SMF821
Producent:
IFM
Cena netto/szt.
15 079,50 zł
18 547,79 zł
brutto/szt.
.png)
Opis produktu - Przepływomierz elektromagnetyczny SMGX1KGFFRKG/USD (SMF821) - IFM
- Przepływomierz elektromagnetyczny (seria SM Foodmag) do przemysłu spożywczego i napojów
- Wartości mierzone: przepływ, całkowita ilość, temperatura, przewodność i wykrywanie cieczy
- Łatwe ustawianie dzięki menu aplikacji, instalacji z przewodnikiem i higienicznym przyciskom
- Zredukowane okablowanie dzięki podłączeniu napięcia zasilania i sygnałów wyjściowych przez złącze M12
- Konstrukcja obudowy podwyższa odporność na wstrząsy i drgania
- Wygodna komunikacja i parametryzacja przez IO-Link
pre-order now - delivery as of June 2025!
Cechy produktu
| Zakres pomiarowy |
| ||||
| Średnica nominalna | DN125 (5“) | ||||
| Przyłącze procesowe | flansza do urządzeń ifm |
Aplikacja
| Konstrukcja | styki pozłacane | ||
| Aplikacja | przemysł spożywczy i produkcja napojów | ||
| Media | Ciecze przewodzące; woda; roztwory wodne | ||
| Uwaga na temat mediów |
| ||
| Temperatura medium |
| ||
| Minimalne ciśnienie niszczące |
| ||
| Wytrzymałość na ciśnienie |
|
Dane elektryczne
| Napięcie zasilania[V] | 18...32 DC |
| Pobór prądu[mA] | 250; (24V) |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Czas rozruchu[s] | < 5 |
| Zasada pomiaru | elektromagnetyczny |
Wejścia / wyjścia
| Całkowita ilość wejść i wyjść | 2 |
Wejścia
| Wejścia |
|
Wyjścia
| Łączna liczba wyjść | 2 | ||||
| Sygnał wyjściowy |
| ||||
| Wykonanie elektryczne | PNP/NPN | ||||
| Wyjście impulsowe | pomiar ilości przepływu | ||||
| Zabezpieczenie przed zwarciem | tak | ||||
| Typ zabezpieczenia przed zwarciem | impulsowe | ||||
| Zabezpieczenie przed przeciążeniem | tak |
| Analogowy | |
|---|---|
| Liczba wyjść analogowych | 1 |
| Analogowe wyjście prądowe[mA] | 4...20; (skalierbar) |
| Maks. obciążenie[Ω] | 500 |
| Rozdzielczość wyjścia analogowego | 0.38 µA |
| Binarne | |
|---|---|
| Liczba wyjść binarnych | 2 |
| Maks. spadek napięcia wyjścia przełączającego DC[V] | 2 |
| Prąd obciążenia wyjścia przełączającego DC[mA] | 100 |
| Częstotliwość przełączania DC[Hz] | 0...10000 |
Zakres pomiaru / nastaw
| Zakres pomiarowy |
| ||||
| Zakres wyświetlacza |
| ||||
| Rozdzielczość |
| ||||
| Uwaga dotycząca ustawień fabrycznych |
| ||||
| Punkt początkowy wyjścia analogowego ASP |
| ||||
| Punkt końcowy wyjścia analogowego AEP |
| ||||
| Odcięcie przy niskim przepływie LFC |
| ||||
| Długość impulsu[s] | 0,00005...2 | ||||
| Wartość impulsu | 0,038...99999000 I |
| Monitoring temperatury | |||
|---|---|---|---|
| Zakres pomiarowy |
| ||
| Zakres wyświetlacza |
| ||
| Rozdzielczość |
| ||
| Wyjście analogowe / dolna wartość |
| ||
| Wyjście analogowe / górna wartość |
|
| Monitoring przewodności | |
|---|---|
| Zakres pomiarowy[µS/cm] | 100...100000 |
| Zakres wyświetlacza[µS/cm] | 0...10000000 |
| Rozdzielczość[µS/cm] | 1 |
| Wyjście analogowe / dolna wartość[µS/cm] | 0...80000 |
| Wyjście analogowe / górna wartość[µS/cm] | 20000...100000 |
Dokładność / odchylenie
| Pomiar przepływu objętościowego | |||||
|---|---|---|---|---|---|
| Dokładność (w zakresie pomiarowym) |
| ||||
| Powtarzalność | 0,1% MW |
| Monitoring temperatury | |
|---|---|
| Dokładność[K] | ± 1 |
| Powtarzalność[K] | ± 0,5 |
| Monitoring przewodności | |||||
|---|---|---|---|---|---|
| Dokładność (w zakresie pomiarowym) |
| ||||
| Powtarzalność | ± 5% MW |
Czasy reakcji
| Pomiar przepływu objętościowego | |
|---|---|
| Czas reakcji[s] | < 0,3 |
| Tłumienie wartości procesowej dAP[s] | 0...5 |
| Monitoring temperatury | |
|---|---|
| Czas reakcji[s] | < 3; (Przepływ: ≥ 0,5m/s) |
| Monitoring przewodności | |
|---|---|
| Czas reakcji[s] | < 2 |
Software / programowanie
| Funkcje diagnostyczne | kierunek wykrywania przepływu; detekcja cieczy |
Interfejsy
| Interfejs komunikacyjny | IO-Link | ||||||||||||||
| Typ transmisji | COM3 (230,4 kBaud) | ||||||||||||||
| IO-Link Revision | 1.1.3 | ||||||||||||||
| Norma SDCI | IEC 61131-9 | ||||||||||||||
| Profil |
| ||||||||||||||
| SIO tryb | tak | ||||||||||||||
| Wymagany typ portu mastera | A | ||||||||||||||
| Ilość danych analogowych | 6 | ||||||||||||||
| Ilość danych binarnych | 8 | ||||||||||||||
| Min.czas cyklu procesu[ms] | 1,9 | ||||||||||||||
| Dane procesowe IO-Link (cykliczne) |
| ||||||||||||||
| Funkcje IO-Link (acykliczne) | kierunek wykrywania przepływu; totalizer; memory; licznik godzin pracy; temperatura wewnętrzna; funkcja symulacji | ||||||||||||||
| Obsługiwane DeviceID |
|
Warunki pracy
| Temperatura otoczenia |
| ||
| Temperatura składowania |
| ||
| Ochrona | IP 67; IP 69; (wg. DIN EN 60529) |
Testy / dopuszczenia
| EMC |
| ||
| Odporność na wstrząsy |
| ||
| Odporność na wibracje |
| ||
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie |
Dane mechaniczne
| Waga[g] | 16700 |
| Obudowa | cylindryczna |
| Długość rury wlotowej | 5 x DN |
| Długość rury wylotowej | 2 x DN |

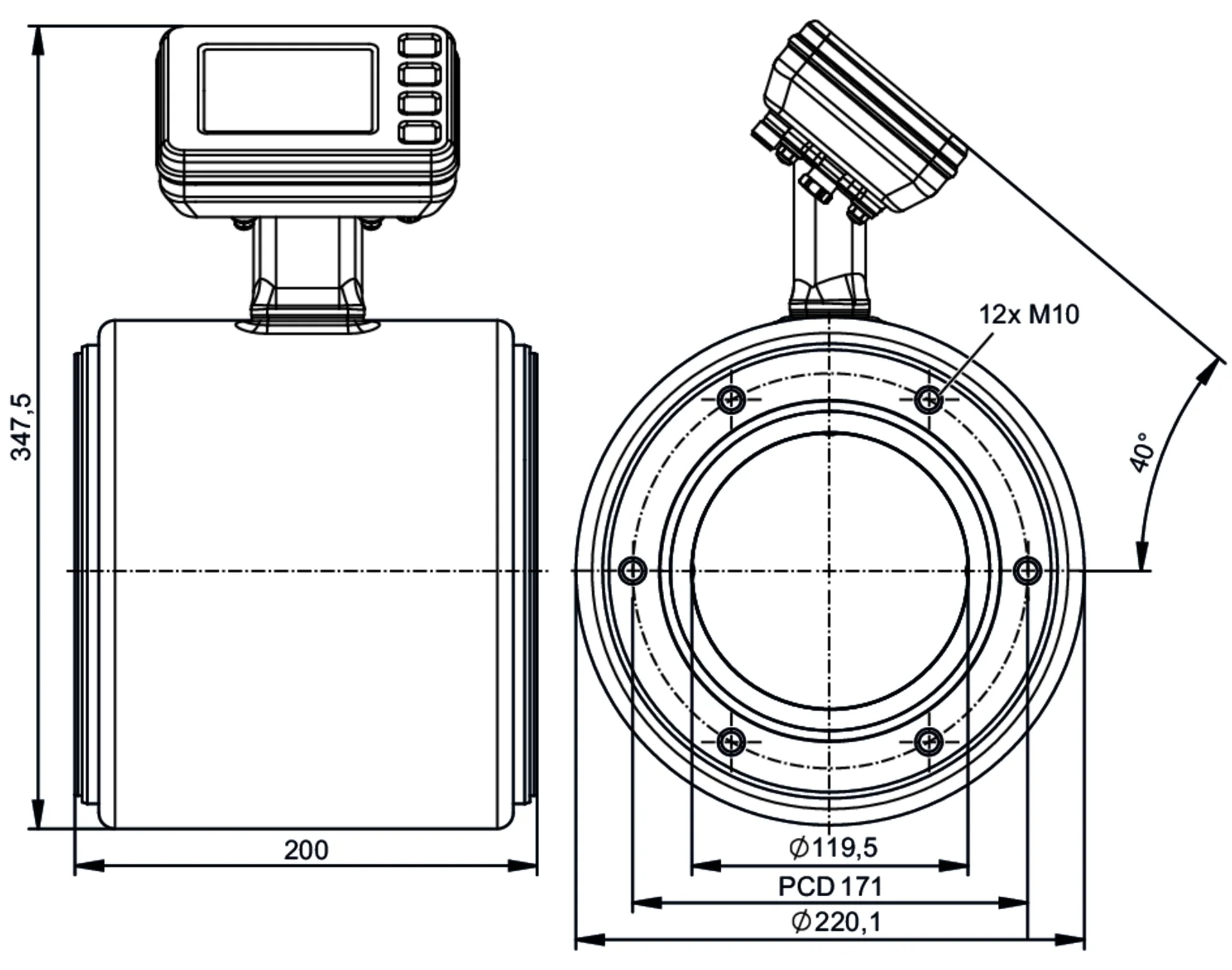

| Wymiary[mm] | Ø 220,1 / L = 200 |
| Materiał | obudowa: stal nierdzewna (1.4404 / 316L); kołnierz: stal nierdzewna (1.4301 / 304); wspornik elektroniki: stal nierdzewna (1.4301 / 304); elektronika: stal nierdzewna (1.4404 / 316L); wyświetlacz: polysulfone; wyświetlacz-uszczelnienie: FKM; pierścień LED: PP |
| Materiały części w kontakcie z medium | Rura pomiarowa: PFA; elektrody: stal kwasoodporna (1.4435 / 316L) |
| Średnica nominalna | DN125 (5“) |
| Przyłącze procesowe | flansza do urządzeń ifm |
| Charakterystyka powierzchniowa Ra/Rz części mających kontakt z medium | ≤ 0,4 μm |
Wyświetlacze / elementy robocze
| Wyświetlacz |
| ||||||
| Jednostka wyświetlana | l/min; l/h; hl/min; hl/h; m³/min; m³/h; m/s; gpm; gph; ft/s; °C; °F; μS/cm; S/m; ms/cm | ||||||
| Ustawienia fabryczne | gpm; °F; μS/cm | ||||||
| Język | niemiecki; angielski; hiszpański; Francuski; włoski; japoński; koreański; portugalski; chiński | ||||||
| Elementy wykonawcze |
|
Uwagi
| Uwagi |
| |||||
| Uwagi | pre-order now - delivery as of June 2025! | |||||
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne - wtyk
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane |
Parametry techniczne - Przepływomierz elektromagnetyczny SMGX1KGFFRKG/USD (SMF821) - IFM
Nr kat.
OC-IFM016722
Pliki do pobrania - Przepływomierz elektromagnetyczny SMGX1KGFFRKG/USD (SMF821) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
