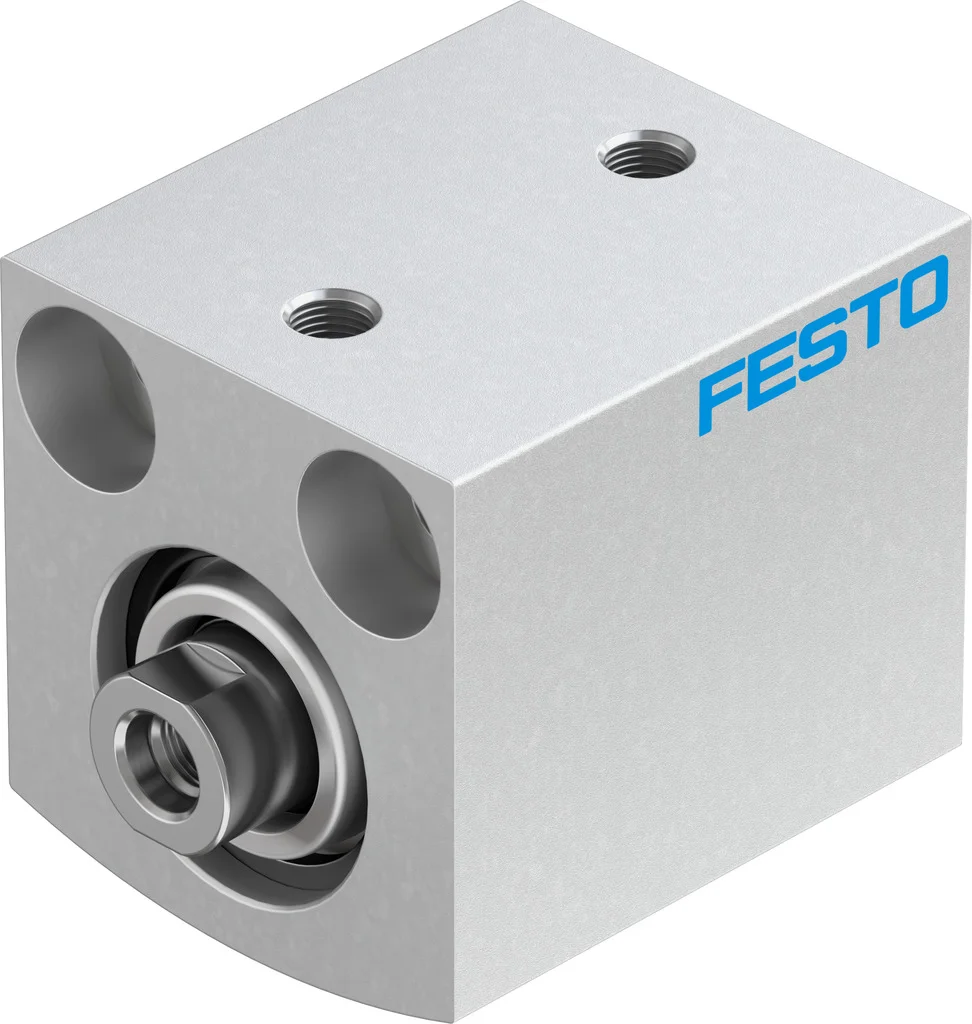

Siłownik krótkoskokowy dwustronnego działania ADVC-20-15-I-P (188147) serii ADVC - Festo
SKU: OT-FESTO003775
MPN: ADVC-20-15-I-P
Producent:
Festo
Cena netto/szt.
301,40 zł
370,72 zł
brutto/szt.
Opis produktu - Siłownik krótkoskokowy dwustronnego działania ADVC-20-15-I-P (188147) serii ADVC - Festo
Siłownik o szybkim działanu i doskonałym stosunku siły naprężającej i układem otworów umożliwiającym montaż zgodny z VDMA 24562.
- Bardzo mała długość całkowita
- Duża siła przy kompaktowej wielkości
- Tłoczysko z gwintem wewnętrznym lub zewnętrznym
- Zoptymalizowany pod kątem przestrzeni montażowej i wysokości instalacji
- Układ otworów mocujących zgodny z VDMA 24562 od Ø 32 mm
- Do sygnalizacji położenia przy pomocy czujnika zbliżeniowego do rowka T i okrągłego
Dane techniczne
| Skok | 15 mm |
| Ø tłoka | 20 mm |
| Amortyzacja | elastyczne pierścienie/płytki amortyzujące z obu stron |
| Pozycja montażu | dowolny |
| Sposób działania | dwustronnego działania |
| Konstrukcja | Tłok |
| Sygnalizacja położenia | brak |
| Symbol | 00991227 |
| Ciśnienie robocze | 0.1 MPa |
| Ciśnienie robocze | 1 bar |
| Ciśnienie robocze | 14.5 psi |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura otoczenia | -20 degC |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie | 141 N |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie | 189 N |
| Ruchoma masa własna | 28 g |
| Ruchoma masa przy skoku 0 mm | 19 g |
| Dodatkowa poruszana masa na 10 mm skoku | 6 g |
| Waga produktu | 100 g |
| Masa podstawowa przy 0 mm skoku | 67 g |
| Dodatkowa masa na 10 mm skoku | 26 g |
| Typ mocowania | Przy pomocy otworów przelotowych |
| Przyłącze pneumatyczne | M5 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał pokrywy | Stop aluminium do przeróbki plastycznej |
| Materiał uszczelnień | NBR |
| Materiał obudowy | Stop aluminium do przeróbki plastycznej |
| Materiał tłoczyska | Stal wysokostopowa |
Parametry techniczne - Siłownik krótkoskokowy dwustronnego działania ADVC-20-15-I-P (188147) serii ADVC - Festo
Materiał obudowy
Stop aluminium, Anodowanie
Waga produktu
100 g
Przemieszczana masa własna
28 g
Konstrukcja
TłokTłoczysko
Materiał tłoczyska
Stal wysokostopowa
Przyłącza pneumatyczne
M5
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie
189 N
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót
141 N
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Tryb pracy
Dwustronnego działania
Pozycja zabudowy
Dowolna
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Uwaga dotycząca materiałów
Nie zawierają miedzi i PTFE
Sygnalizacja położenia
Bez
Sposób montażu
Przy pomocy otworów przelotowych, Przy pomocy osprzętu, Do wyboru:
Materiał uszczelnień
NBR, TPE-U(PU)
Materiał pokrywy
Stop aluminium, Anodowanie
Amortyzacja
elastyczne pierścienie/płytki amortyzujące z obu stron
Temperatura otoczenia
-20 ... 80 °C
Ciśnienie robocze
1 ... 10 bar
Skok
15 mm
Średnica tłoka
20 mm
Nr kat.
OT-FESTO003775
Pliki do pobrania - Siłownik krótkoskokowy dwustronnego działania ADVC-20-15-I-P (188147) serii ADVC - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
