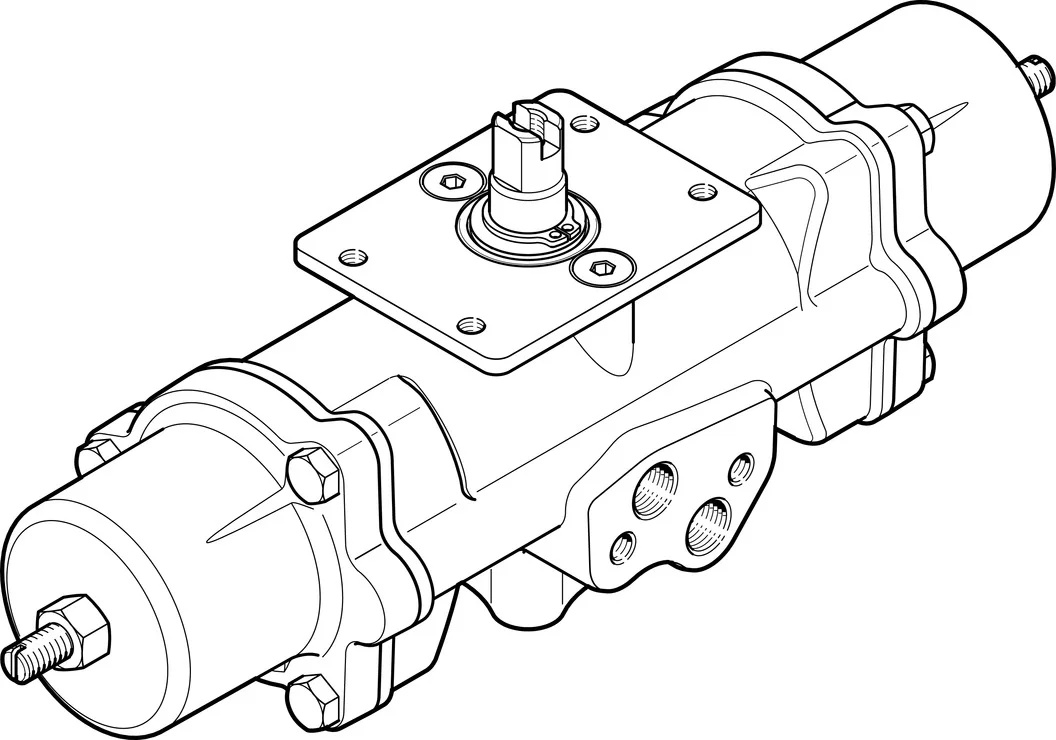

Napęd wahadłowy DAPS-0015-090-RS4-F03-CR (552878) serii DAPS - Festo
Festo

Napęd wahadłowy DAPS-0015-090-RS4-F03-CR (552878) serii DAPS - Festo

SKU: OT-FESTO038694 MPN: DAPS-0015-090-RS4-F03-CR
Producent: Festo
Cena netto/szt. 3 409,83 zł
4 194,09 zł brutto/szt.
Napęd wahadłowy DAPS-0015-090-RS4-F03-CR (552878) serii DAPS - Festo
3 409,83 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Napęd wahadłowy DAPS-0015-090-RS4-F03-CR (552878) serii DAPS - Festo

Kompaktowy i wytrzymały napęd ćwierćobrotowy DAPS z kinematyką dźwigniową jest specjalnie zaprojektowany dla wymagań automatyzacji procesów.

  • Wysokie momenty zrywające
  • Zrównoważona konstrukcja dzięki wydłużonemu okresowi eksploatacji i uproszczonym naprawom
  • Układ otworów w kołnierzu wg ISO 5211
  • Układ otworów montażowych wg VDI/VDE 3845
  • Opcjonalnie z pokrętłem do uruchamiania ręcznego
  • Wariant ze stali szlachetnej, odporny na korozję
  • Zgodnie z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX)
  • Z funkcjami zabezpieczającymi

Dane techniczne

Wielkość napędu zaworu0015
Układ otworów w kołnierzuF03
Kąt obrotu90 deg
Głębokość połączenia wałka10.2 mm
AmortyzacjaBrak amortyzacji
Pozycja montażudowolny
Sposób działaniaJednostronnego działania
KonstrukcjaMechanizm dźwigniowy
Sygnalizacja położeniabrak
Kierunek zamykaniazamykanie z prawej strony
Symbol00991266
Safety Integrity Level (SIL)do SIL 2 High Demand mode
Ciśnienie przyłączeniowe dla sprężyny0.56 MPa
Ciśnienie przyłączeniowe dla sprężyny5.6 bar
Ciśnienie robocze0.56 MPa
Ciśnienie robocze5.6 bar
Nominalne ciśnienie robocze0.56 MPa
Nominalne ciśnienie robocze5.6 bar
Znak CE (patrz deklaracja zgodności)zgodność z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX)
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK EX
Ochrona przeciwwybuchowaStrefa 1 (ATEX)
Jednostka certyfikującaTÜV Nord 212170801
ATEX-Kategoria: gazII 2G
ATEX-Kategoria: pyłII 2D
Rodzaj zabezpieczenia przed zapłonem dla gazuEx h IIC T6...T3 Gb X
Ex-Rodzaj ochrony przed zapłonem pyłówEx h IIIC T85degC...T200degC Db X
Ochrona przeciwwybuchowa Ex- temperatura otoczenia-20degC = Ta = +60degC
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Klasa odporności korozyjnej wg normy Festo3 - silne obciążenie korozyjne
Zgodność z LABSVDMA24364-B1/B2-L
Temperatura otoczenia-20 degC
Moment obrotowy dla znamionowego ciśnienia roboczego i kącie obrotu 0deg15 Nm
Moment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 50deg7.5 Nm
Moment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 90deg10 Nm
Moment obrotowy od sprężyny powrotnej przy kącie obrotu 0deg10 Nm
Moment obrotowy od sprężyny powrotnej przy kącie obrotu 50deg7.5 Nm
Moment od sprężyny powrotnej przy kącie obrotu 90deg15 Nm
Siła sprężyny4
Zużycie powietrza przy 0,6 MPa (6 bar, 87 psi) na cykl 0deg-znamionowy kąt obrotu-0deg0.6 l
Waga produktu1600 g
Połączenie wałkaT9
Przyłącze pneumatyczneG1/8
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał pokrywyNierdzewna stal stopowa
Numer materiału pokrywy1.4408
Materiał uszczelnieńFPM
Materiał obudowyStal wysokostopowa nierdzewna
Numer materiału obudowy1.4408
Materiał śrubStal wysokostopowa nierdzewna
Materiał wałkaNierdzewna stal stopowa
Numer materiału wałka1.4301

Parametry techniczne - Napęd wahadłowy DAPS-0015-090-RS4-F03-CR (552878) serii DAPS - Festo

Moment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 90°
10 Nm
Ex-Ochrona przeciwwybuchowa Gaz
Ex h IIC T6...T3 Gb X
Ex-Temperatura otoczenia
-20°C <= Ta <= +60°C
Materiał wałka
Stal wysokostopowa, nierdzewna
ATEX-Kategoria Pył
II 2D
Ex-Ochrona przeciwwybuchowa Pył
Ex h IIIC T85°C...T200°C Db X
Wielkość napędu wykonawczego
0015
Rysunek otworowania kołnierza
F03
Wałek łączący, głębokość
10.2 mm
Kierunek zamykania
zamykanie z prawej strony
Safety Integrity Level (SIL)
Produkt może być stosowany w SRP/CS do SIL 2 High Demand, Produkt może być stosowany w SRP/CS do SIL 2 Low Demand
Moment obrotowy przy nominalnym ciśnieniu i kącie obrotu 0°
15 Nm
ATEX-Kategoria Gaz
II 2G
Zużycie powietrza przy 0,6 MPa (6 bar, 87 psi) na cykl 0° nominalny kąt obrotu-0°
0.6 l
Przyłącze wałka
T9
Moment obr. od sprężyny powrotnej przy kącie obrotu 0°
10 Nm
Moment od sprężyny powrotnej przy 90°
15 Nm
Moment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 50°
7.5 Nm
Numer materiału dla wałka
1.4301
Ciśnienie zasilania dla sprężyny
0.56 MPa, 5.6 bar
Moment obr. od sprężyny powrotnej przy kącie obrotu 50°
7.5 Nm
Numer materiału, pokrywa
1.4408
Numer materiału dla obudowy
1.4408
Pozycja zabudowy
Dowolna
Ciśnienie robocze
5.6 ... 8.4 bar
Temperatura otoczenia
-20 ... 80 °C
Amortyzacja
Brak amortyzacji
Materiał pokrywy
Stal wysokostopowa, nierdzewna
Materiał uszczelnień
FPM, NBR, PUR
Sygnalizacja położenia
Bez
Kąt obrotu
90°
Siła sprężyny
4
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Stal wysokostopowa, nierdzewna
Materiał śrub
Stal wysokostopowa, nierdzewna
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Ciśnienie robocze MPa
0.56 ... 0.84 MPa
Tryb pracy
Jednostronnego działania
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
3 – Wysoka odporność na korozję
Przyłącza pneumatyczne
G1/8
Konstrukcja
Mechanizm dźwigniowy
Waga produktu
1 600 g
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-Ochrona Ex - (ATEX)
Znak UKCA (patrz deklaracja zgodności)
Zgodnie z przepisami EX Wielkiej Brytanii
Nominalne ciśnienie robocze
0.56 MPa, 5.6 bar
Nr kat.
OT-FESTO038694

Pliki do pobrania - Napęd wahadłowy DAPS-0015-090-RS4-F03-CR (552878) serii DAPS - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
