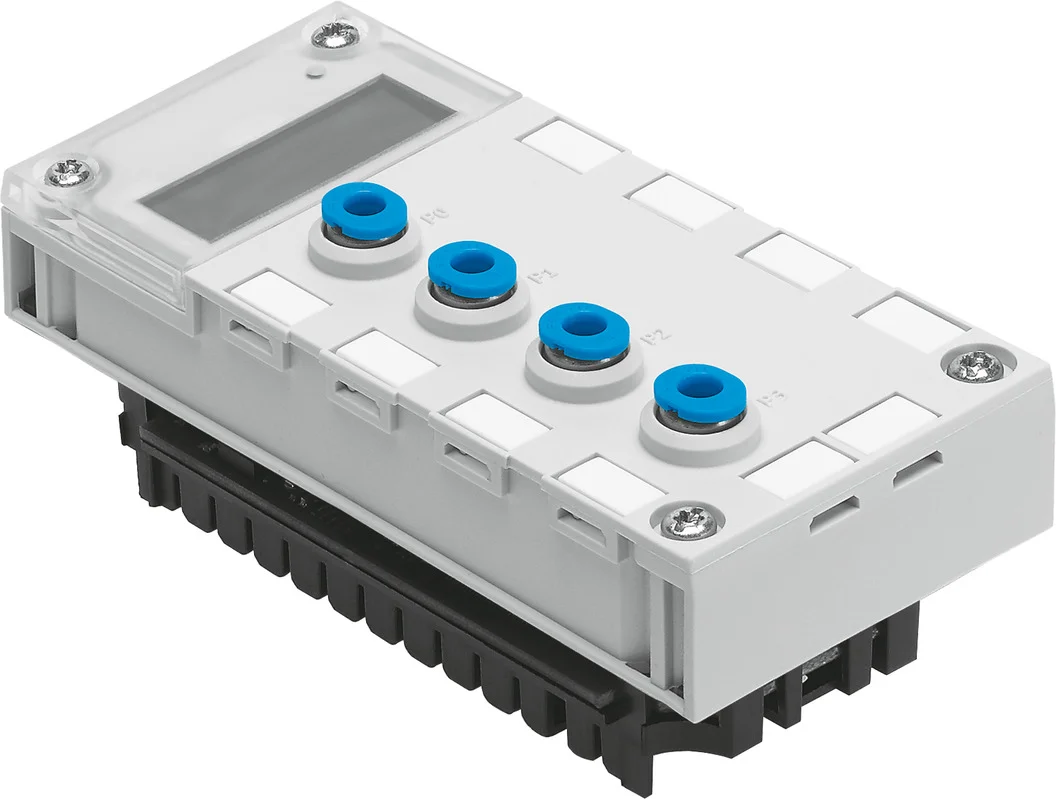

Moduł analogowy CPX-4AE-P-B2 serii CPX - Festo
SKU: OT-FESTO025613
MPN: CPX-4AE-P-B2
Producent:
Festo
Cena netto/szt.
2 608,60 zł
3 208,58 zł
brutto/szt.
Opis produktu - Moduł analogowy CPX-4AE-P-B2 serii CPX - Festo
- Indywidualne komponenty do terminala elektrycznego CPX
Dane techniczne
| Wymiary szer. x dł. x wys. | (wraz z blokiem łączącym) |
| Waga produktu | 115 g |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Temperatura medium | 0 degC |
| Temperatura otoczenia | -5 degC |
| Temperatura przechowywania | -20 degC |
| Stopień ochrony | IP65 |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B2-L |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał obudowy | Wzmocniony poliamid |
| Przyłącze pneumatyczne | QS-4 |
| Diody LED | 1 diagnostyka ogólna |
| Diagnostyka | Przekroczenie wartości granicznej na kanał |
| Parametryzacja | Opóźnienie diagnostyki na kanał |
| Czas cyklu wewnętrznego | 5 ms |
| Zakres napięcia roboczego DC | 18 V |
| Znamionowe napięcie robocze DC | 24 V |
| Wewnętrzny pobór prądu przy nominalnym napięciu roboczym | Typ. 50 mA |
| Liczba wejść | 4 |
| Wielkość pomiarowa | 4x ciśnienie względne/2x ciśnienie różnicowe |
| Wyświetlane jednostki | kPa |
| Format danych | 15 bitów + znak |
| Wartość końcowa zakresu pomiaru ciśnienia | 1 bar |
| Zakres pomiaru ciśnienia - wartość początkowa | -1 bar |
Parametry techniczne - Moduł analogowy CPX-4AE-P-B2 serii CPX - Festo
Wymiary B x L x H
(łącznie z blokiem łączącym), 50 mm x 107 mm x 55 mm
Wartość końcowa zakresu pomiaru ciśnienia
1 bar
Wartość początkowa zakresu pomiaru ciśnienia
-1 bar
Format danych
15 bit + prefix, Reprezentacja dwójkowa w mbar, kPa, psi
Wewnętrzny czas cyklu
5 ms
Liczba wejść
4
Jednostka(i), które można wyświetlać
kPa, mbar, psi
Mierzona wielkość
4x ciśnienie względne / 2x różnica ciśnień
Diody wskaźnikowe LED
1 Diagnostyka grupowa
Własny pobór prądu przy napięciu roboczym
Znaminowo 50 mA
Parametryzacja
Opóźnienie diagnostyczne na kanał, Histereza na moduł, Jednostka pomiaru, Wygładzenie wartości mierzonej na kanał, Monitorowanie limitu diagnostycznego na kanał
Zakres napięcia roboczego DC
18 ... 30 V
Diagnostyka
Naruszenie wartości granicznej na kanał, błąd parametryzacji, Wartość graniczna czujnika na kanał
Medium robocze
Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Nominalne napięcie robocze DC
24 V
Temperatura przechowywania
-20 ... 70 °C
Waga produktu
115 g
Przyłącza pneumatyczne
QS-4
Klasa odporności na korozję CRC
1 – Niska odporność na korozję, (w stanie zainstalowanym)
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Materiał obudowy
Wzmocnione PA, PC
Uwaga dotycząca materiałów
Zgodne z RoHS
Temperatura medium
0 °C ... 50 °C
Stopień ochrony
IP65, IP67
Temperatura otoczenia
-5 ... 50 °C
Nr kat.
OT-FESTO025613
Pliki do pobrania - Moduł analogowy CPX-4AE-P-B2 serii CPX - Festo
- Karta katalogowa Pobierz
- 560361datasheet.pdf Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
