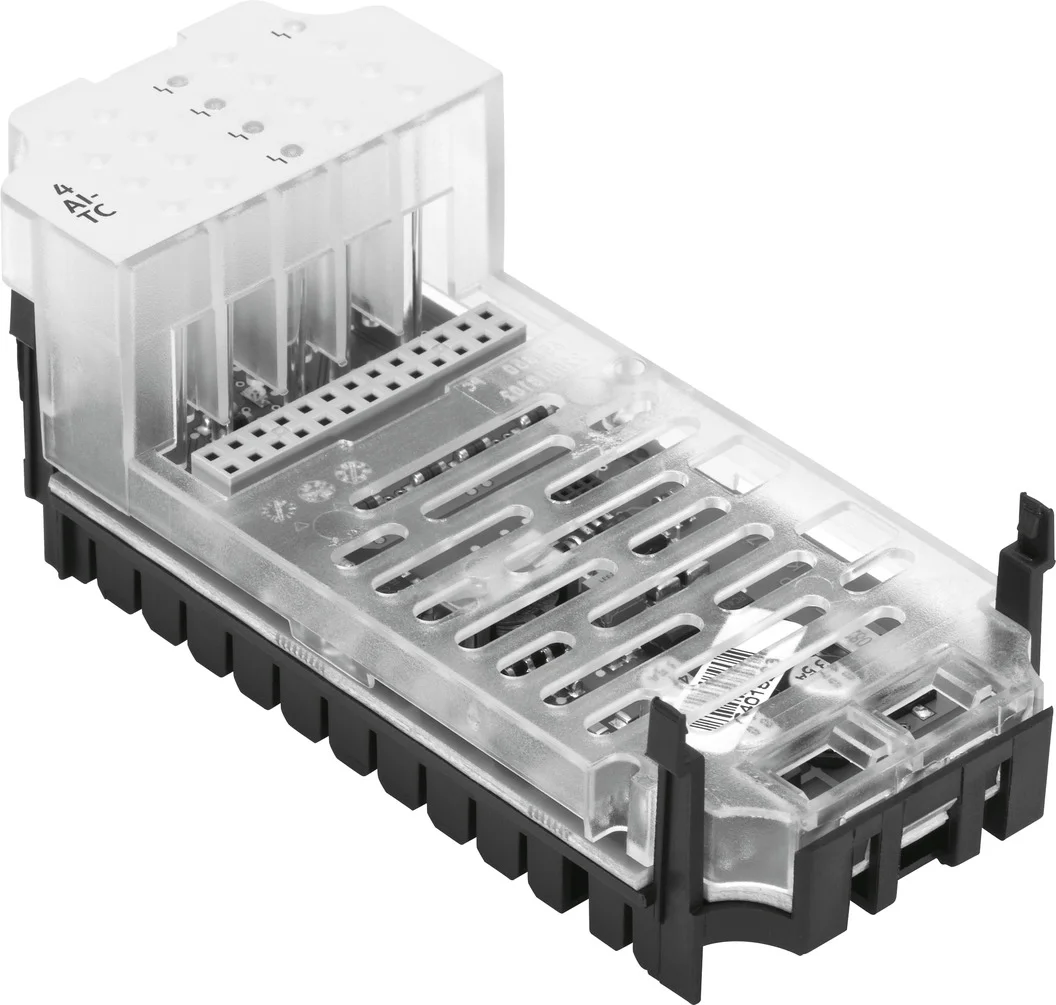

Moduł analogowy CPX-4AE-TC (553594) serii CPX - Festo
SKU: OT-FESTO025727
MPN: CPX-4AE-TC
Producent:
Festo
Cena netto/szt.
2 120,17 zł
2 607,81 zł
brutto/szt.
Opis produktu - Moduł analogowy CPX-4AE-TC (553594) serii CPX - Festo
- Indywidualne komponenty do terminala elektrycznego CPX
Dane techniczne
| Wymiary szer. x dł. x wys. | (wraz z blokiem łączącym i techniką przyłączy) |
| Waga produktu | 46 g |
| Temperatura otoczenia | -5 degC |
| Temperatura przechowywania | -20 degC |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Maks. długość kabla | 50 m |
| Zgodność z LABS | VDMA24364-B2-L |
| Materiał obudowy | Wzmocniony poliamid |
| Diody LED | 1 diagnostyka ogólna |
| Diagnostyka | Przerwanie przewodu na kanał |
| Parametryzacja | Kontrola wartości granicznej na kanał |
| Czas cyklu wewnętrznego | 250 ms |
| Zakres napięcia roboczego DC | 18 V |
| Znamionowe napięcie robocze DC | 24 V |
| Wewnętrzny pobór prądu przy nominalnym napięciu roboczym | 30 mA |
| Liczba wejść | 4 |
| Maks. rezystancja kabla | 10 Ohm/przewód |
| Format danych | 15 bitów + znak |
| Powtarzalność | 0,05% przy 25degC |
| Granica błędu podstawowego przy 25degC | +-0,4% |
| Granica błędu obsługi w odniesieniu do zakresu temperatury otoczenia | +-0,6% |
| Typ czujnika | Typ B |
| Izolacja elektryczna między kanałami | nie |
| Izolacja elektryczna, kanał - magistrala wewnętrzna | tak |
| Zabezpieczenie (przeciwzwarciowe) | wewnętrzne zabezpieczenie elektroniczne na kanał |
Parametry techniczne - Moduł analogowy CPX-4AE-TC (553594) serii CPX - Festo
Parametryzacja
Monitoring wartości granicznej/kanał, Kompensacja zimnego końca, Jednostka pomiaru, Wygładzenie wartości mierzonej, Typ czujnika na kanał, Monitorowanie przerwania przewodu/kanał
Maks. rezystancja linii
10 Ohm/ przewodnik
Rodzaj sygnału
Typ B, Typ E, Typ J, Typ K, Typ N, Typ R, Typ S, Typ T
Format danych
15 bit + prefix, Zapis dwójkowy w dziesiątkach stopni
Granica błędu podstawowego przy 25 °C
±0,4 %
Użytkowa granica błędu związana z zakresem temperatury otoczenia
±0,6 %
Wewnętrzny czas cyklu
250 ms
Izolacja galwaniczna kanał - kanał
Brak
Liczba wejść
4
Izolacja galwaniczna kanał – magistrala wewnętrzna
Tak
Diody wskaźnikowe LED
1 Diagnostyka grupowa, 4 Diagnostyka kanału
Własny pobór prądu przy napięciu roboczym
30 mA
Temperatura otoczenia
-5 ... 50 °C
Maks. długość kabla
50 m, Ekranowany
Zakres napięcia roboczego DC
18 ... 30 V
Zabezpieczenie przed zwarciem
Wewnętrzny bezpieczny elektroniczny, zabezpieczający na kanał
Diagnostyka
Przerwanie żyły na kanał, Naruszenie wartości granicznej na kanał, błąd parametryzacji
Wymiary B x L x H
(łącznie z blokiem łączącym i przyłączeniowym), 50 mm x 107 mm x 50 mm
Nominalne napięcie robocze DC
24 V
Temperatura przechowywania
-20 ... 70 °C
Waga produktu
46 g
Klasa odporności na korozję CRC
1 – Niska odporność na korozję, (w stanie zainstalowanym)
Powtarzalność
0,05 % przy 25 °C
Materiał obudowy
Wzmocnione PA, PC
Nr kat.
OT-FESTO025727
Pliki do pobrania - Moduł analogowy CPX-4AE-TC (553594) serii CPX - Festo
- Karta katalogowa Pobierz
- 553594datasheet.pdf Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
