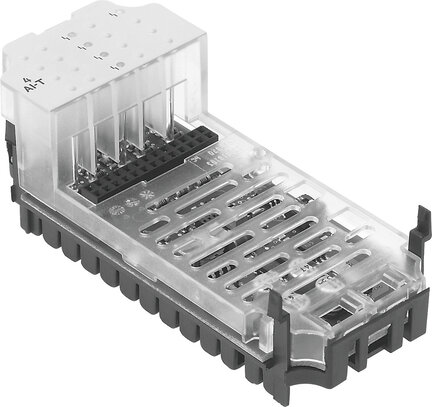

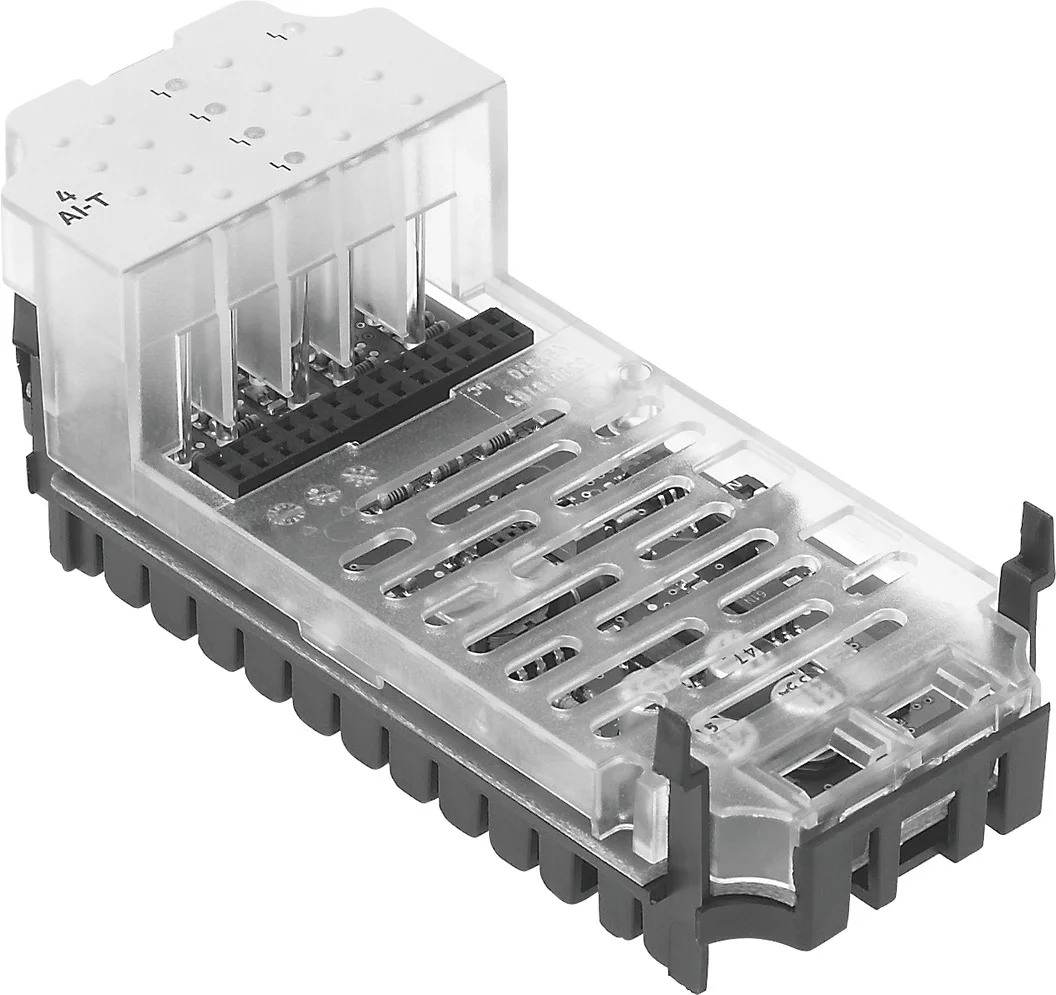

Moduł analogowy CPX-4AE-T (541486) serii CPX - Festo
Festo

Moduł analogowy CPX-4AE-T (541486) serii CPX - Festo

SKU: OT-FESTO023524 MPN: CPX-4AE-T
Producent: Festo
Cena netto/szt. 2 072,22 zł
2 548,83 zł brutto/szt.
Moduł analogowy CPX-4AE-T (541486) serii CPX - Festo
2 072,22 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Moduł analogowy CPX-4AE-T (541486) serii CPX - Festo

  • Indywidualne komponenty do terminala elektrycznego CPX

Dane techniczne

Wymiary szer. x dł. x wys.(wraz z blokiem łączącym i techniką przyłączy)
Waga produktu47 g
Temperatura otoczenia-5 degC
Temperatura przechowywania-20 degC
Stopień ochronyW zależności od bloku przyłączeniowego
Klasa odporności korozyjnej wg normy Festo1 - niskie obciążenie korozyjne
Maks. długość kabla200 m
Zgodność z LABSVDMA24364-B2-L
Materiał obudowyWzmocniony poliamid
Diody LED1 diagnostyka ogólna
DiagnostykaPrzerwanie przewodu na kanał
ParametryzacjaWymuszanie stanu na kanał
Czas cyklu wewnętrznego250 ms
Zakres napięcia roboczego DC18 V
Znamionowe napięcie robocze DC24 V
Wewnętrzny pobór prądu przy nominalnym napięciu roboczymTyp. 50 mA
Liczba wejść4
Format danych15 bitów + znak
Powtarzalność0,05% przy 25degC
Granica błędu podstawowego przy 25degC+-0,6 K do czujników Pt
Granica błędu obsługi w odniesieniu do zakresu temperatury otoczenia+-0,6%
Typ czujnikaNi 100
Izolacja elektryczna między kanałaminie
Izolacja elektryczna, kanał - magistrala wewnętrznatak
Zabezpieczenie (przeciwzwarciowe)wewnętrzny bezpiecznik elektroniczny

Parametry techniczne - Moduł analogowy CPX-4AE-T (541486) serii CPX - Festo

Maks. długość kabla
200 m, Ekranowany
Rodzaj sygnału
Ni 100, Ni 1000, Ni 120, Ni 500, Pt 100, Pt 1000, Pt 200, Pt 500
Format danych
15 bit + prefix, Zapis dwójkowy w dziesiątkach stopni
Granica błędu podstawowego przy 25 °C
±0.6 K dla czujników Pt
Użytkowa granica błędu związana z zakresem temperatury otoczenia
±0,6 %
Wewnętrzny czas cyklu
250 ms
Izolacja galwaniczna kanał - kanał
Brak
Liczba wejść
4
Izolacja galwaniczna kanał – magistrala wewnętrzna
Tak
Diody wskaźnikowe LED
1 Diagnostyka grupowa, 4 Diagnostyka kanału
Własny pobór prądu przy napięciu roboczym
Znaminowo 50 mA
Parametryzacja
Wymuszanie stanu na kanał, Monitoring wartości granicznej/kanał, Jednostka pomiaru, Wygładzenie wartości mierzonej, Typ czujnika na kanał, Monitorowanie przerwania przewodu/kanał
Temperatura otoczenia
-5 ... 50 °C
Zakres napięcia roboczego DC
18 ... 30 V
Zabezpieczenie przed zwarciem
Wewnętrzny bezpiecznik elektroniczny
Diagnostyka
Przerwanie żyły na kanał, Naruszenie wartości granicznej na kanał, Zwarcie, sygnał wejściowy, błąd parametryzacji
Wymiary B x L x H
(łącznie z blokiem łączącym i przyłączeniowym), 50 mm x 107 mm x 50 mm
Nominalne napięcie robocze DC
24 V
Temperatura przechowywania
-20 ... 70 °C
Waga produktu
47 g
Klasa odporności na korozję CRC
1 – Niska odporność na korozję, (w stanie zainstalowanym)
Powtarzalność
0,05 % przy 25 °C
Materiał obudowy
Wzmocnione PA, PC
Stopień ochrony
W zależności od bloku przyłączeniowego
Nr kat.
OT-FESTO023524

Pliki do pobrania - Moduł analogowy CPX-4AE-T (541486) serii CPX - Festo

  • Karta katalogowa Pobierz
  • 541486datasheet.pdf Pobierz
