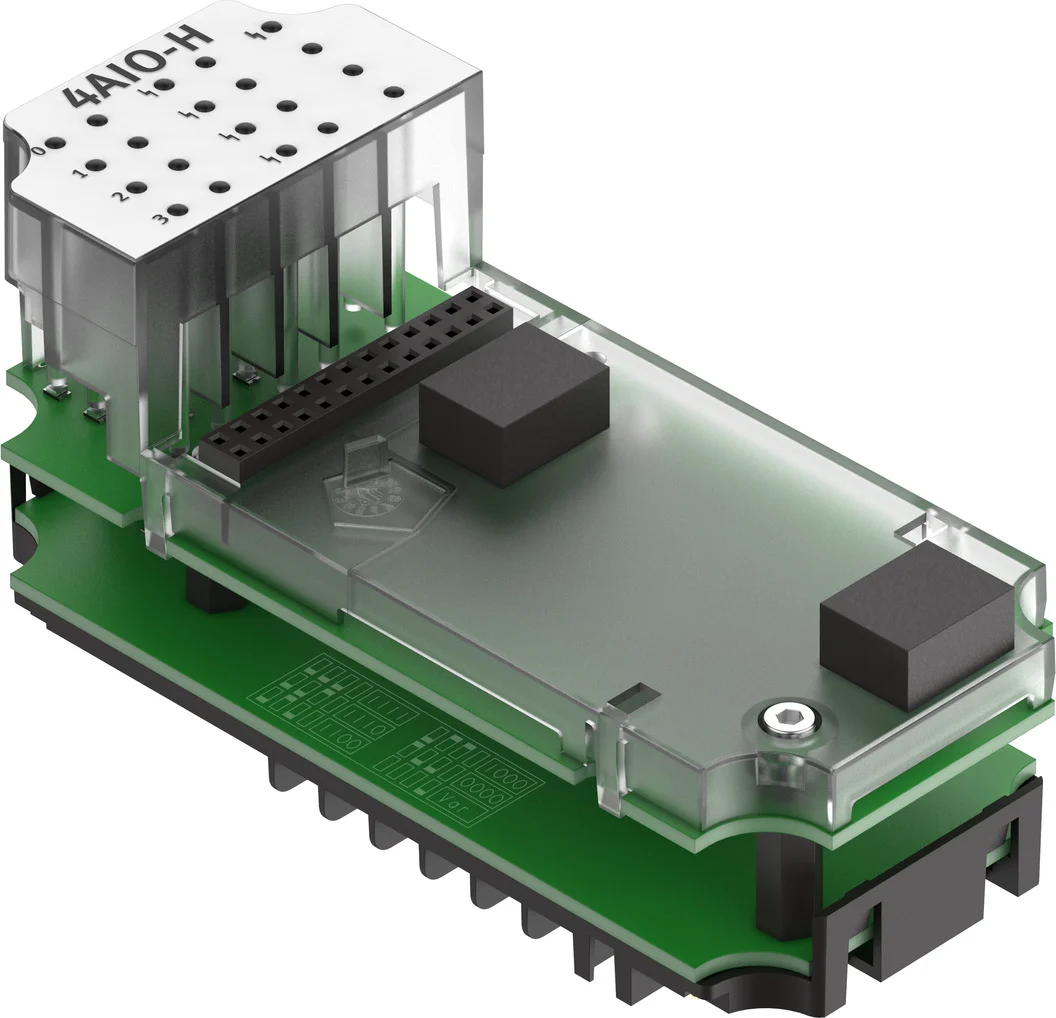

Moduł wejść CPX-4AE-4AA-H serii CPX - Festo
Festo

Moduł wejść CPX-4AE-4AA-H serii CPX - Festo

SKU: OT-FESTO072697 MPN: CPX-4AE-4AA-H
Producent: Festo
Cena netto/szt. 2 859,41 zł
3 517,07 zł brutto/szt.
Moduł wejść CPX-4AE-4AA-H serii CPX - Festo
2 859,41 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Moduł wejść CPX-4AE-4AA-H serii CPX - Festo

  • Indywidualne komponenty do terminala elektrycznego CPX

Dane techniczne

ProtokółHART
Wymiary szer. x dł. x wys.(wraz z blokiem łączącym i techniką przyłączy)
Szerokość modułu50 mm
Typ mocowaniaNa bloku łączącym
Waga produktu77.4 g
Temperatura otoczenia-5 degC
Temperatura przechowywania-20 degC
Względna wilgotność powietrza95%
Stopień ochronyW zależności od bloku przyłączeniowego
Klasa odporności korozyjnej wg normy Festo1 - niskie obciążenie korozyjne
Odporność na drganiaTest odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6
Odporność na wstrząsyTest odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
Maks. długość kabla500 m
Zgodność z LABSVDMA24364-B2-L
Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał obudowyWzmocniony poliamid
Diody LED1 diagnostyka ogólna
DiagnostykaPrzerwanie przewodu na kanał
Elementy obsługowePrzełącznik DIL
ParametryzacjaFormat danych
Maks. obciążenie750 Ohm
Zakres napięcia roboczego DC18 V
Znamionowe napięcie robocze DC24 V
Wewnętrzny pobór prądu przy nominalnym napięciu roboczymTyp. 170 mA
Buforowanie przerw w zasilaniu10 ms
Ochrona przed zmianą polaryzacjido wszystkich przyłączy elektrycznych
Min. dostępne napięcie czujnika20,7 V przy 20 mA
Maks. rezystancja wejściowa300 Ohm
Liczba wybieranych wejść/wyjść analogowych4
Format danych15 bitów + znak
Zakres sygnału0 - 20 mA
Powtarzalność0,05% przy 25degC
Granica błędu podstawowego przy 25degC+-0,1%
Granica błędu obsługi w odniesieniu do zakresu temperatury otoczenia+-0,3%
Typ czujnika0 - 20 mA
Maks. napięcie na biegu jałowym28.8 V
Izolacja elektryczna między kanałaminie
Izolacja elektryczna, kanał - magistrala wewnętrznatak
Maks. prąd zwarciowy22 mA
Zabezpieczenie (przeciwzwarciowe)wewnętrzne zabezpieczenie elektroniczne na kanał

Parametry techniczne - Moduł wejść CPX-4AE-4AA-H serii CPX - Festo

Użytkowa granica błędu związana z zakresem temperatury otoczenia
±0,3 %
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Zakres sygnału
0 - 20 mA, 4 - 20 mA, 4 - 20 mA z HART
Raster
50 mm
Protokół
HART
Parametryzacja
Format danych, Tryb Fail-safe na kanał, Wymuszanie stanu na kanał, Monitoring wartości granicznej/kanał, Tryb Idle na kanał, Wygładzenie wartości mierzonej, Zakres sygnału na kanał
Własny pobór prądu przy napięciu roboczym
Typ. 170 mA
Diody wskaźnikowe LED
1 Diagnostyka grupowa, 4 Diagnostyka kanału, 4 Status kanału
Izolacja galwaniczna kanał – magistrala wewnętrzna
Tak
Izolacja galwaniczna kanał - kanał
Brak
Odporność na wibracje
Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6
Granica błędu podstawowego przy 25 °C
±0,1 %
Format danych
15 bit + prefix, Możliwość skalowania do 15 bitów
Rodzaj sygnału
0 - 20 mA, 4 - 20 mA, 4 - 20 mA z HART
Liczba możliwych do wyboru wejść/wyjść analogowych
4
Maks. obciążenie
750 Ohm
Maks. rezystancja wejściowa
300 Ohm
Maks. prąd zwarciowy
22 mA
Maks. napięcie w obwodzie otwartym
28.8 V
Min. dostępne napięcie czujnika
20,7 V przy 20 mA
Względna wilgotność powietrza
95 %, Bez kondensacji
Sposób montażu
Na bloku przyłączeniowym
Stopień ochrony
W zależności od bloku przyłączeniowego
Materiał obudowy
Wzmocnione PA, PC
Typ mocowania
Na bloku łączącym
Zabezpieczenie przed odwrotną polaryzacją
Dla wszystkich przyłączy elektrycznych
Powtarzalność
0,05 % przy 25 °C
Klasa odporności na korozję CRC
1 – Niska odporność na korozję, (w stanie zainstalowanym)
Waga produktu
77.4 g
Temperatura przechowywania
-20 ... 70 °C
Temperatura otoczenia
-5 ... 50 °C
Nominalne napięcie robocze DC
24 V
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV
Wymiary B x L x H
(łącznie z blokiem łączącym i przyłączeniowym), 50 mm x 107 mm x 70 mm
Diagnostyka
Przerwanie żyły na kanał, Naruszenie wartości granicznej na kanał, Naruszenie wartości granicznej wg NE43 na kanał, Zwarcie/przeciążenie na kanał, błąd parametryzacji
Zabezpieczenie przed zwarciem
Wewnętrzny bezpieczny elektroniczny, zabezpieczający na kanał
Zakres napięcia roboczego DC
18 ... 30 V
Buforowanie zaniku zasilania
10 ms
Maks. długość kabla
500 m
Elementy obsługowe
Przełącznik-DIL
Nr kat.
OT-FESTO072697

Pliki do pobrania - Moduł wejść CPX-4AE-4AA-H serii CPX - Festo

  • Karta katalogowa Pobierz
  • 8059847datasheet.pdf Pobierz
