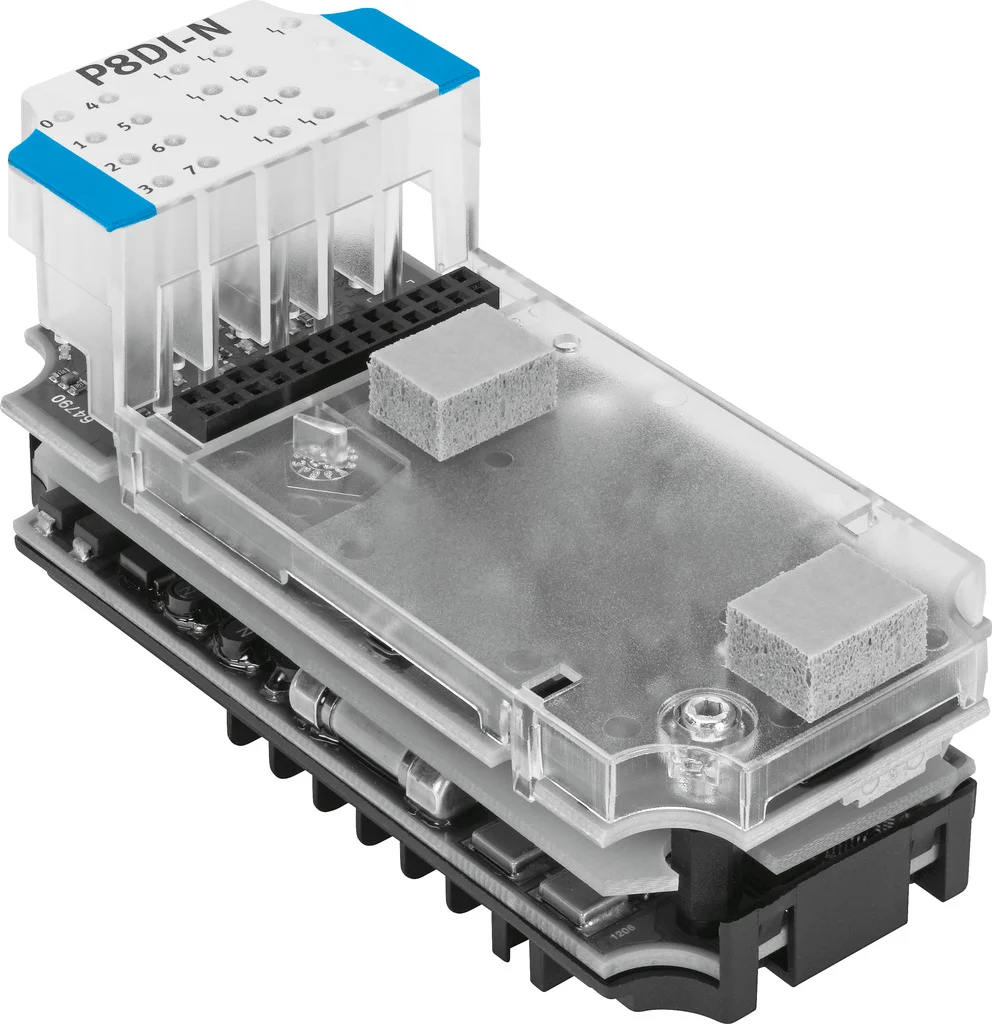

Moduł wejść CPX-P-8DE-N-IS serii CPX - Festo
Festo

Moduł wejść CPX-P-8DE-N-IS serii CPX - Festo

SKU: OT-FESTO038735 MPN: CPX-P-8DE-N-IS
Producent: Festo
Cena netto/szt. 2 439,37 zł
3 000,43 zł brutto/szt.
Moduł wejść CPX-P-8DE-N-IS serii CPX - Festo
2 439,37 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Moduł wejść CPX-P-8DE-N-IS serii CPX - Festo

  • Indywidualne komponenty do terminala elektrycznego CPX-P

Dane techniczne

Wymiary szer. x dł. x wys.(wraz z blokiem łączącym i techniką przyłączy)
Szerokość modułu50 mm
Typ mocowaniana bloku łączącym CPX-M-GE..
Waga produktu100 g
Temperatura otoczenia-5 degC
Temperatura przechowywania-20 degC
Względna wilgotność powietrza95%
Stopień ochronyW zależności od bloku przyłączeniowego
Wskazówka dotycząca odporności na drganiaSG1 na szynie H
Uwaga dotycząca odporność na wstrząsySG1 na szynie H
Maks. długość kabla200 m
Zgodność z LABSVDMA24364-strefa III
Znak CE (patrz deklaracja zgodności)zgodność z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX)
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK EX
Ochrona przeciwwybuchowaStrefa 0 (IEC-EX)
ATEX-Kategoria: gazII (1) G
ATEX-Kategoria: pyłII (1) D
Certyfikacja w zakresie ochrony przeciwwybuchowej Ex poza UEEPL Da (IEC-EX)
Rodzaj zabezpieczenia przed zapłonem dla gazu[Ex ia Ga] IIC
Ex-Rodzaj ochrony przed zapłonem pyłów[Ex ia Da] IIIC
Ochrona przeciwwybuchowa Ex- temperatura otoczenia-5degC = Ta = +70degC
Jednostka certyfikującaIECEx ZLM 12.0007 X
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał obudowyWzmocniony poliamid
Diody LED1 diagnostyka ogólna
DiagnostykaPrzerwanie przewodu na kanał
Elementy obsługowePrzełącznik DIL
ParametryzacjaFormat danych
Dodatkowe funkcjePomiar częstotliwości
Znamionowe napięcie robocze DC24 V
Dopuszczalne wahania napięcia+/- 25%
Tętnienia resztkowe0,4 Vss
Wewnętrzny pobór prądu przy nominalnym napięciu roboczymTyp. 75 mA
Buforowanie przerw w zasilaniu20 ms
Ochrona przed zmianą polaryzacjidla napięcia roboczego
Liczba wejść8
Charakterystyka wejśćwg EN 60947-5-6
Poziom przełączaniawg EN 60947-5-6
Czas eliminacji odbić styków3 ms (0 ms, 10 ms, 20 ms możliwość parametryzacji)
Maks. moc wyjściowa Po0.042 W
Maks. napięcie wyjściowe Uo10 V
Maks. prąd wyjściowy Io0.017 A
Maks. zewnętrzna indukcyjność Lo125 mH
Maks. zewnętrzna pojemność Co3000 nF
Izolacja elektryczna między kanałaminie
Izolacja elektryczna, kanał - magistrala wewnętrznatak
Zabezpieczenie (przeciwzwarciowe)na kanał

Parametry techniczne - Moduł wejść CPX-P-8DE-N-IS serii CPX - Festo

Izolacja galwaniczna kanał – magistrala wewnętrzna
Tak
Tętnienie resztkowe
0,4 Vss
Charakterystyka wejść
Wg EN 60947-5-6
ATEX-Kategoria Pył
II (1) D
Ex-Ochrona przeciwwybuchowa Pył
[Ex ia Da] IIIC
Certyfikat
DNV 15.0192 X, IECEx ZLM 12.0007 X, ZELM 12 ATEX 0500 X
Raster
50 mm
Certyfikacja ochrony przeciwwybuchowej poza Unią Europejską
EPL Da (BR), EPL Da (IEC-EX), EPL Ga (BR), EPL Ga (IEC-EX)
Parametryzacja
Format danych, Czas nieczułości wejścia na kanał, Funkcja wejścia na kanał, Wartość zastępcza w przypadku diagnostyki na kanał, Wydłużenie czasu sygnału na kanał
Własny pobór prądu przy napięciu roboczym
Znaminowo 75 mA
Diody wskaźnikowe LED
1 Diagnostyka grupowa, 8 Diagnostyka kanału, 8 Status kanału
Ex-Temperatura otoczenia
-5°C <= Ta <= +70°C
Poziom przełączania
Wg EN 60947-5-6
Liczba wejść
8
Opóźnienie sygnału wej. w celu wyeliminowania drgania styków
3 ms (0 ms, 10 ms, 20 ms, możliwość parametryzacji)
Izolacja galwaniczna kanał - kanał
Brak
Maks. moc wyjściowa Po
42 mW
Maks. napięcie wyjściowe Uo
10 V
Maks. prąd wyjściowy Io
16.8 mA
Maks. zew. indukcyjność Lo
125 mH
Maks. zew. pojemność Co
3 µF
Dopuszczalne wahania napięcia
+/- 25 %
Sposób montażu
Na bloku łączącym CPX-M-GE.
Stopień ochrony
W zależności od bloku przyłączeniowego
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Wzmocnione PA, PC
Zabezpieczenie przed odwrotną polaryzacją
Dla napięcia roboczego
Waga produktu
100 g
Temperatura przechowywania
-20 ... 70 °C
Względna wilgotność powietrza
95 %, Bez kondensacji
Nominalne napięcie robocze DC
24 V
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-Ochrona Ex - (ATEX)
Temperatura otoczenia
-5 °C do 50 °C
Wymiary B x L x H
(łącznie z blokiem łączącym i przyłączeniowym), 50 mm x 107 mm x 70 mm
Diagnostyka
Przerwanie żyły na kanał, Naruszenie wartości granicznej na kanał, Zwarcie na kanał, błąd parametryzacji
Zabezpieczenie przed zwarciem
Na kanał
Buforowanie zaniku zasilania
20 ms
Maks. długość kabla
200 m
Elementy obsługowe
Przełącznik-DIL
Dodatkowe funkcje
Pomiar częstotliwości, Funkcja licznika
ATEX-Kategoria Gaz
II (1) G
Ex-Ochrona przeciwwybuchowa Gaz
[Ex ia Ga] IIC
Nr kat.
OT-FESTO038735

Pliki do pobrania - Moduł wejść CPX-P-8DE-N-IS serii CPX - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
