Zdjęcie produktu ma charakter poglądowy

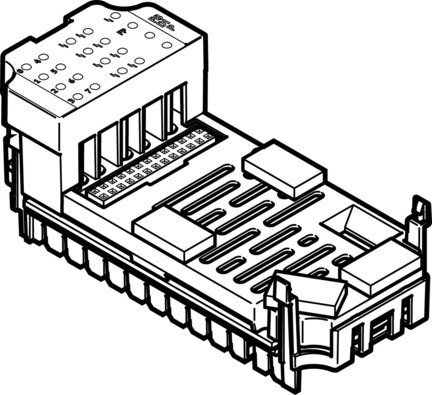

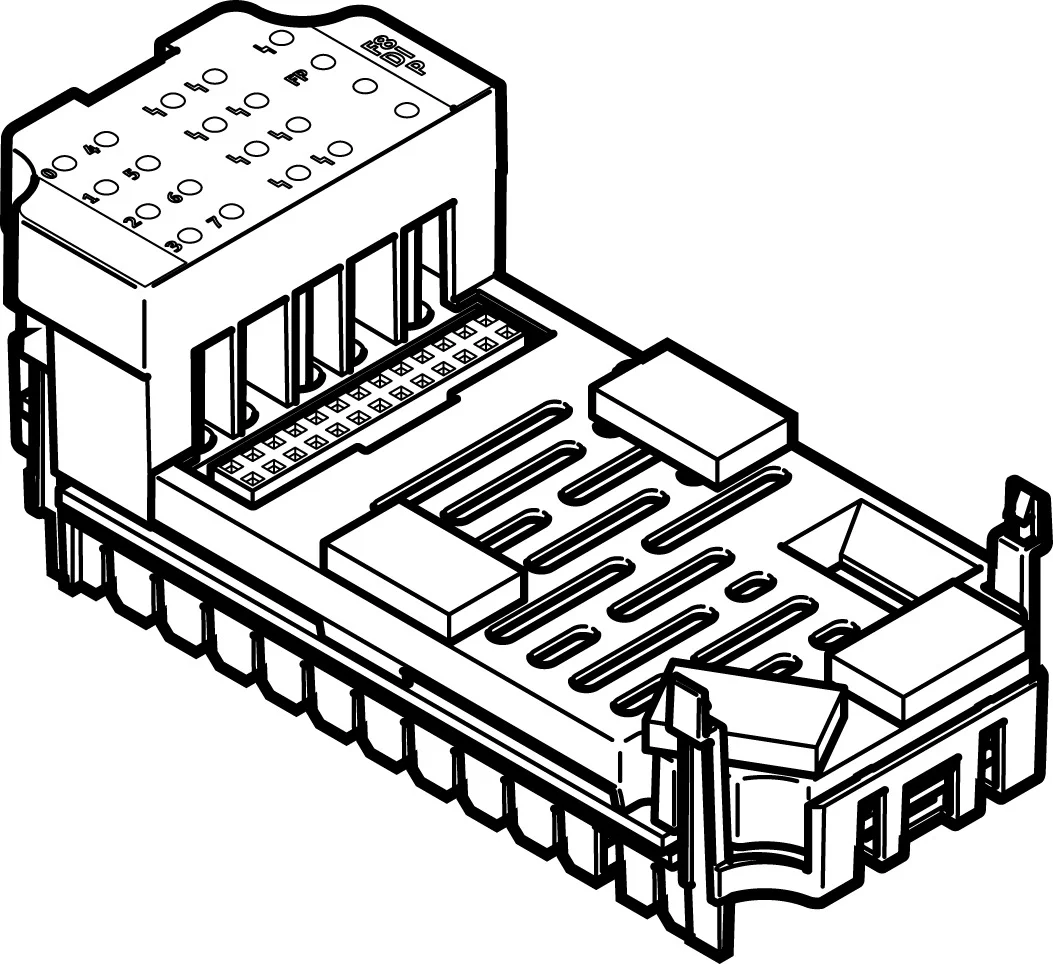

Moduł wejść CPX-F8DE-P (2597424) serii CPX - Festo
SKU: OT-FESTO058228
MPN: CPX-F8DE-P
Producent:
Festo
Cena netto/szt.
2 255,64 zł
2 774,44 zł
brutto/szt.
Opis produktu - Moduł wejść CPX-F8DE-P (2597424) serii CPX - Festo
- Indywidualne komponenty do terminala elektrycznego CPX
Dane techniczne
| Wymiary szer. x dł. x wys. | (wraz z blokiem łączącym i techniką przyłączy) |
| Waga produktu | 46 g |
| Temperatura otoczenia | -5 degC |
| Temperatura przechowywania | -20 degC |
| Stopień ochrony | W zależności od bloku przyłączeniowego |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Maks. długość kabla | 200 m |
| Zgodność z LABS | VDMA24364-B2-L |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Certyfikacja | c UL us - Recognized (OL) |
| Jednostka certyfikująca | 01/205/5444.01/21 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Prawdopodobieństwo uszkodzenia na godzinę (PFH, Probability of Failure per Hour) | 1.0E-9 |
| Diody LED | 1 protokół awarii aktywny |
| Diagnostyka | Przerwanie przewodu na kanał |
| Elementy obsługowe | Przełącznik DIL |
| Maksymalna przestrzeń adresowa, wejścia | 6 byte |
| Maksymalna przestrzeń adresowa, wyjścia | 7 byte |
| Zakres napięcia roboczego DC | 20.4 V |
| Znamionowe napięcie robocze DC | 24 V |
| Tętnienia resztkowe | 2 Vss w zakresie napięcia |
| Wewnętrzny pobór prądu przy nominalnym napięciu roboczym | Typ. 35 mA (zasilanie napięciem roboczym układu elektronicznego) |
| Liczba wejść | 8 |
| Charakterystyka wejść | wg IEC 61131-2, typ 2 |
| Logika przełączania wejść | PNP (przełączanie do plusa) |
| Funkcja bezpieczeństwa | Bezpieczna rejestracja i analiza stanów wejściowych |
| Safety Integrity Level (SIL) | Bezpieczna rejestracja i analiza stanów wejściowych wg EN62061 do SIL CL3 |
| Performance Level (PL) | bezpieczne rejestrowanie i analiza stanów wejść zgodnie z ISO13849 do kategorii 4 i Performance Level e |
| Maks. sumaryczny prąd na moduł | 3 A |
| Izolacja elektryczna między kanałami | nie |
Parametry techniczne - Moduł wejść CPX-F8DE-P (2597424) serii CPX - Festo
Obwód logiczny wejść
PNP
Maks. pojemność adresowa dla wejść
6 Byte
Maks. pojemność adresowa dla wyjść
7 Byte
Izolacja galwaniczna kanał - kanał
Brak
Liczba wejść
8
Maks. całkowity prąd na moduł
3 A
Diody wskaźnikowe LED
1 Protokół-Failsafe aktywny, 1 Diagnostyka grupowa, 8 Diagnostyka kanału, 8 Status kanału
Własny pobór prądu przy napięciu roboczym
Znaminowo 35 mA dla elektroniki
Performance Level (PL)
Niezawodne wykrywanie i ocena stanów wejść zgodnie z EN 13849 do kategorii 4 i PL e
Prawdopodobieństwo uszkodzenia na godzinę w [1/h].
1 * 10-09
Certyfikat
01/205/5444.01/21
Safety Integrity Level (SIL)
Niezawodne wykrywanie i ocena stanów wejść zgodnie z EN 62061 do SIL CL3, Niezawodne wykrywanie i ocena stanów wejść zgodnie z EN61508 do SIL CL3
Funkcja bezpieczeństwa
Niezawodne wykrywanie i ocena stanów wejść
Charakterystyka wejść
Wg IEC 61131-2, typ 2
Tętnienie resztkowe
2 Vss wewnątrz zakresu napięcia
Temperatura otoczenia
-5 ... 50 °C
Elementy obsługowe
Przełącznik-DIL
Maks. długość kabla
200 m
Zakres napięcia roboczego DC
20.4 ... 28.8 V
Diagnostyka
Przerwanie żyły na kanał, Komunikacja, Zwarcie na kanał, Błąd wartości procesu, Zwarcie skrośne na kanał, Self-test (auto test), Przepięcie, Przegrzanie, Napięcie poniżej wartości nominalnej
Wymiary B x L x H
(łącznie z blokiem łączącym i przyłączeniowym), 50 mm x 107 mm x 55 mm
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy maszynowej EU
Nominalne napięcie robocze DC
24 V
Temperatura przechowywania
-20 ... 70 °C
Waga produktu
46 g
Klasa odporności na korozję CRC
1 – Niska odporność na korozję, (w stanie zainstalowanym)
Uwaga dotycząca materiałów
Zgodne z RoHS
Dopuszczenie
c UL us - Recognized (OL)
Stopień ochrony
W zależności od bloku przyłączeniowego
Nr kat.
OT-FESTO058228
Pliki do pobrania - Moduł wejść CPX-F8DE-P (2597424) serii CPX - Festo
- Karta katalogowa Pobierz
- 2597424datasheet.pdf Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
