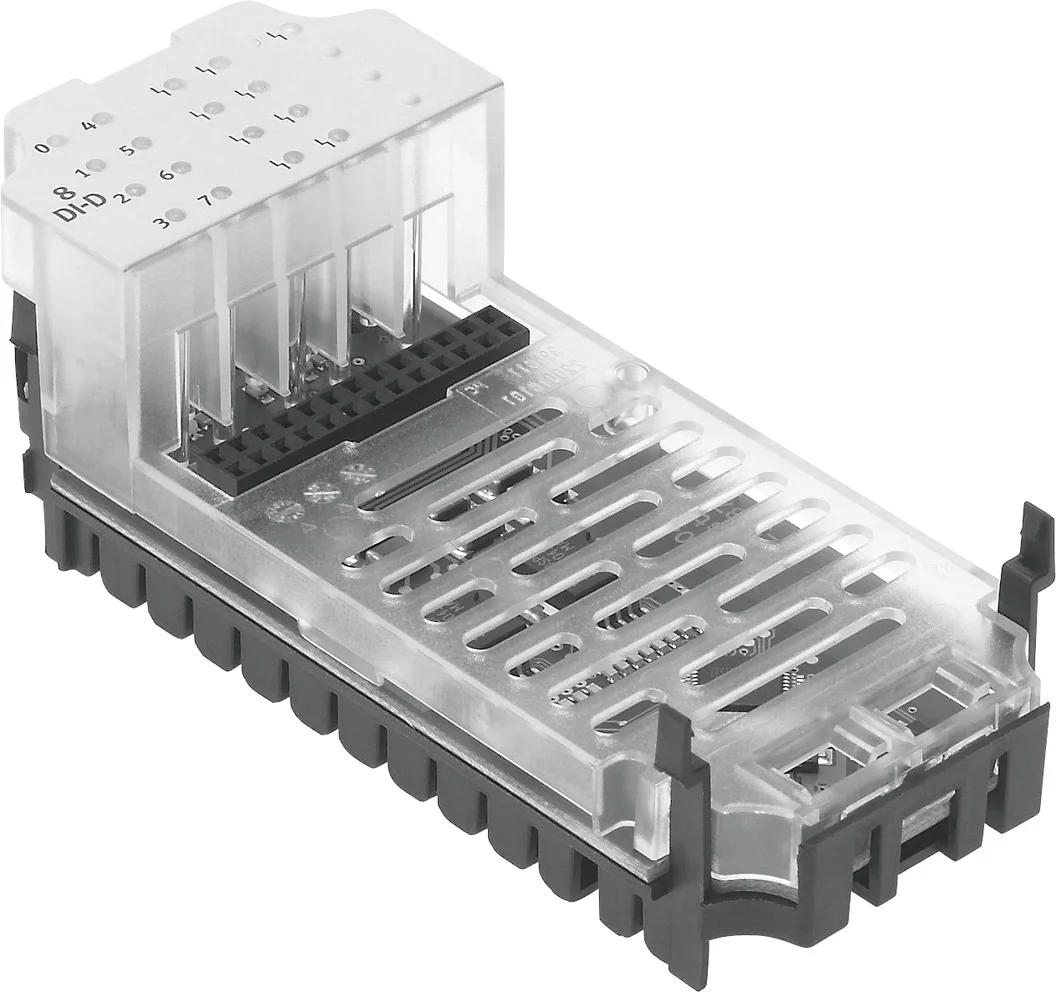

Moduł wejść CPX-8DE-D (541480) serii CPX - Festo
SKU: OT-FESTO023519
MPN: CPX-8DE-D
Producent:
Festo
Cena netto/szt.
941,39 zł
1 157,91 zł
brutto/szt.
Opis produktu - Moduł wejść CPX-8DE-D (541480) serii CPX - Festo
- Indywidualne komponenty do terminala elektrycznego CPX
Dane techniczne
| Wymiary szer. x dł. x wys. | (wraz z blokiem łączącym i techniką przyłączy) |
| Waga produktu | 45 g |
| Temperatura otoczenia | -5 degC |
| Temperatura przechowywania | -20 degC |
| Stopień ochrony | W zależności od bloku przyłączeniowego |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B2-L |
| Materiał obudowy | Wzmocniony poliamid |
| Diody LED | 1 diagnostyka ogólna |
| Diagnostyka | Zwarcie/przeciążenie na kanał |
| Parametryzacja | Czas opóźnienia dla wejść |
| Zakres napięcia roboczego DC | 18 V |
| Znamionowe napięcie robocze DC | 24 V |
| Wewnętrzny pobór prądu przy nominalnym napięciu roboczym | Typ. 15 mA |
| Liczba wejść | 8 |
| Charakterystyka wejść | IEC1131-T2 |
| Poziom przełączania | Sygnał 0: = 5 V |
| Logika przełączania wejść | PNP (przełączanie do plusa) |
| Czas eliminacji odbić styków | 3 ms (możliwość parametryzacji 0,1 ms, 10 ms, 20 ms) |
| Maks. sumaryczne natężenie prądu na wejściach na moduł | 0.7 A |
| Izolacja elektryczna między kanałami | nie |
| Izolacja elektryczna, kanał - magistrala wewnętrzna | nie |
| Zabezpieczenie (przeciwzwarciowe) | wewnętrzne zabezpieczenie elektroniczne na kanał |
Parametry techniczne - Moduł wejść CPX-8DE-D (541480) serii CPX - Festo
Obwód logiczny wejść
PNP
Izolacja galwaniczna kanał - kanał
Brak
Maks. całkowity prąd wejściowy na moduł
0.7 A
Opóźnienie sygnału wej. w celu wyeliminowania drgania styków
3 ms (0,1 ms, 10 ms, 20ms możliwość parametryzacji)
Liczba wejść
8
Poziom przełączania
Sygnał 0: <= 5 V, Sygnał 1: >= 11 V
Izolacja galwaniczna kanał – magistrala wewnętrzna
Brak
Diody wskaźnikowe LED
1 Diagnostyka grupowa, 8 Diagnostyka kanału, 8 Status kanału
Własny pobór prądu przy napięciu roboczym
Znaminowo 15 mA
Parametryzacja
Czas narastania zbocza przy włączaniu, Czas wydłużenia sygnału, Zachowanie po wystąpieniu zwarcia, Monitoring modułu
Charakterystyka wejść
IEC1131-T2
Temperatura otoczenia
-5 ... 50 °C
Zakres napięcia roboczego DC
18 ... 30 V
Zabezpieczenie przed zwarciem
Wewnętrzny bezpieczny elektroniczny, zabezpieczający na kanał
Diagnostyka
Zwarcie/przeciążenie na kanał
Wymiary B x L x H
(łącznie z blokiem łączącym i przyłączeniowym), 50 mm x 107 mm x 50 mm
Nominalne napięcie robocze DC
24 V
Temperatura przechowywania
-20 ... 70 °C
Waga produktu
45 g
Klasa odporności na korozję CRC
1 – Niska odporność na korozję, (w stanie zainstalowanym)
Materiał obudowy
Wzmocnione PA, PC
Stopień ochrony
W zależności od bloku przyłączeniowego
Nr kat.
OT-FESTO023519
Pliki do pobrania - Moduł wejść CPX-8DE-D (541480) serii CPX - Festo
- Karta katalogowa Pobierz
- 541480datasheet.pdf Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
